AUMA SA Serisi, Valve Otomasyon Kontrolü ile Çok Çevirmeli Elektrik Aktüatör

Ürün Genel Bakışı

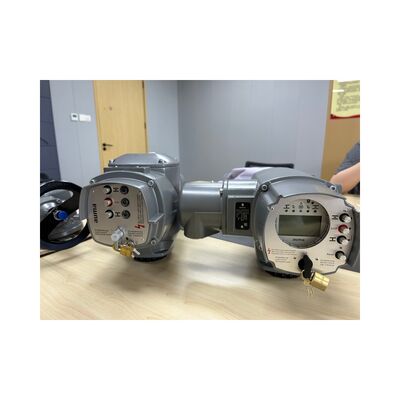

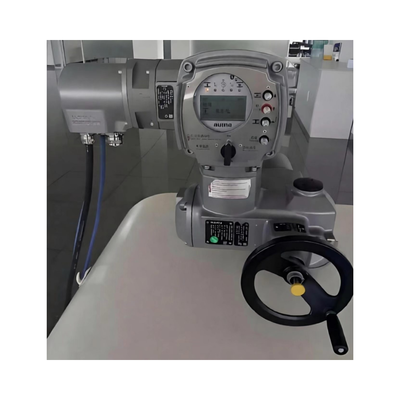

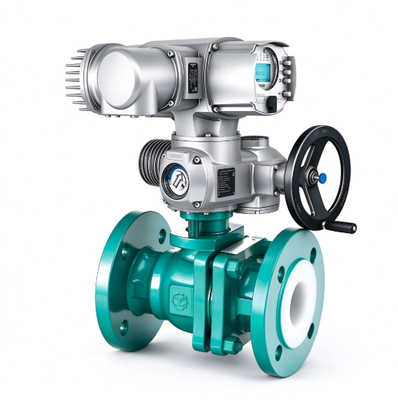

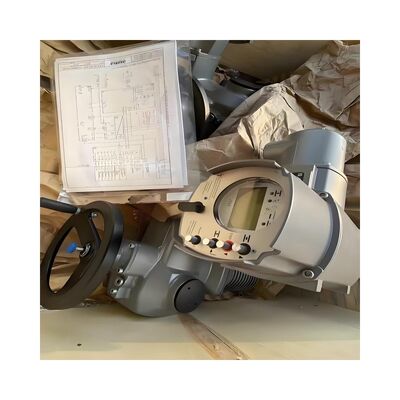

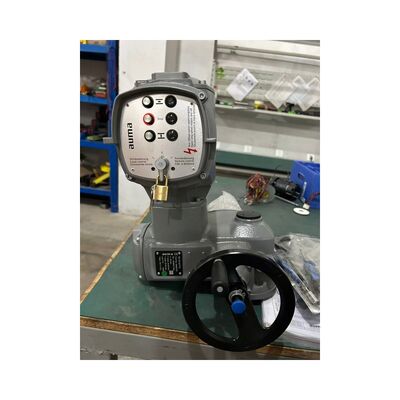

AUMA SA Serisi Çok Turlu Elektrikli Aktüatör Paketi, SA çok turlu aktüatörü ve entegre aktüatör kontrollerini (AM veya AC serisi) tek bir önceden monte edilmiş, fabrikada test edilmiş ünitede birleştiren eksiksiz bir vana otomasyon sistemidir. Komisyonlama süresini kısaltmak ve aktüatör, kontrol ünitesi, geri besleme bileşenleri ve elektriksel arayüzleri ayrı ayrı eşleştirme ihtiyacını ortadan kaldırmak için koordine bir paket olarak tedarik edilir. Paket, 10 Nm ila 32.000 Nm tork çıkışı ve 4 rpm ila 180 rpm çıkış hızları ile sağlam bir sonsuz dişli tahrik üzerine kuruludur ve yapılandırmaya bağlı olarak 3 fazlı AC, 1 fazlı AC veya DC motorlarla çalıştırılır.Limit ve tork algılama entegredir ve manuel geçersiz kılma için bir el çarkı aracılığıyla yerel çalışma mümkündür. Aktüatör, basit AÇIK-KAPALI ünitelerden saha veri yolu arayüzlü ve işletim verisi kayıtlı mikro kontrollü versiyonlara kadar değişen kontrollerle birleştirilebilir.

Gövde standart olarak IP67 olarak derecelendirilmiştir ve isteğe bağlı olarak IP68 mevcuttur, bu da toza, suya girmeye ve geçici daldırmaya karşı koruma sağlar.Çalışma ortam sıcaklığı aralığı -30°C ila +70°C'dir, bu da paketi dış mekan, yıkama ve zorlu endüstriyel ortamlar için uygun hale getirir.Korozyon koruması, yüksek dirençli uygulamalar için KS sınıfı gereksinimlerini karşılar.Mevcut kontrol seçenekleri arasında temel açık-kapalı uygulamalar için AM serisi ve gelişmiş teşhis, saha veri yolu iletişimi (Profibus, Modbus, Foundation Fieldbus) ve varlık yönetimi entegrasyonu için AC serisi bulunur. Tehlikeli alan kullanımı için ATEX, IECEx, FM ve CSA gibi sertifikalar bulunabilir ve seçilen konfigürasyonlar için SIL 2 ve SIL 3 yeteneği mevcuttur.SA Serisi, güvenilir vana otomasyonu ve uzun hizmet ömrünün önemli olduğu su arıtma, enerji üretimi, petrol ve gaz, kimyasal işleme ve denizcilik uygulamalarında yaygın olarak kullanılmaktadır.

Teknik Özellikler

Uygulama Endüstrisi

1. Su ve atık su arıtma

2. Enerji üretimi (termik, hidro, nükleer)

3. Petrol ve gaz üretimi ve iletimi

4. Kimyasal ve petrokimya işleme

5. Kağıt hamuru ve kağıt

6. Madencilik ve mineraller

7. Denizcilik ve gemi inşa

8. Gıda ve içecek işleme

Bu endüstriler, kapı vanaları, küresel vanalar, kelebek vanalar ve sürgülü kapılar üzerinde açık-kapalı ve konumlandırma görevleri için güvenilir vana otomasyonu gerektirir. SA Serisi, uygun kontroller ve sertifikalarla doğru şekilde yapılandırıldığında yüksek döngülü çalışma, uzak kurulumlar ve tehlikeli alan ortamlarını yönetir. Uzun vadeli güvenilirlik için uygun montaj, hava kalitesi (kullanılıyorsa pnömatik aksesuarlar için) ve elektriksel koruma önemlidir.

Yaygın Sorunlar

1. Aktüatör komuta yanıt vermiyor — kontrol ünitesi gücünü, seçici anahtar konumunu (YEREL/UZAK) ve saha veri yolu iletişim durumunu kontrol edin.

2. Çalışma sırasında tork hatası göstergesi — vana oturmasını, mil hizalamasını ve tork limiti ayarlarını doğrulayın; SIFIRLAMA düğmesi veya saha veri yolu komutuyla sıfırlayın.

3. Termal hata kesintisi — motor koruması etkinleşti; soğuma süresine izin verin, görev döngüsünü ve ortam sıcaklığını kontrol edin, motor boyutlandırmasını doğrulayın.

4. Limit anahtarı tetiklenmiyor — limit algılama mekanizmasını inceleyin, seyahat ayarlarını doğrulayın ve mekanik bir engel olup olmadığını kontrol edin.

5. El çarkı takılmıyor — manuel geçersiz kılma mekanizmasını doğrulayın, debriyaj kolu konumunu kontrol edin ve iç dişlileri inceleyin.

6. Pozisyon geri beslemesi yanlış — pozisyon vericisini yeniden kalibre edin, 4–20 mA döngü kablolamasını kontrol edin ve kodlayıcı işlevini doğrulayın.

7. Ekran yapılandırma hatası gösteriyor — parametre ayarlarını gözden geçirin, kontrol ünitesi yapılandırmasını vana verileriyle karşılaştırın ve sıfırlayın.

8. Saha veri yolu iletişim hatası — veri yolu kablolamasını, sonlandırmayı, cihaz adresini ve protokol yapılandırmasını doğrulayın.

9. Muhafaza girişi veya nem — contaları, kablo rakorlarını ve fiş/soket konektörünü inceleyin; gerekirse O-ringleri değiştirin.

10. Modüleli görev sırasında vana sürüklenmesi veya avlanması — kontrol ayarını kontrol edin, modüleli görev için aktüatörün SAR serisi olduğundan emin olun ve vana tork gereksinimlerini inceleyin.

Değiştirme Modelleri

AUMA SAR Serisi (modüleli görev), AUMA SQ Serisi (kısmi tur), AUMA SAEx Serisi (patlamaya dayanıklı), AUMA SA-UW Serisi (sualtı), Rotork IQ3 Serisi, Rotork IQT Serisi, SIPOS 7 Serisi, Limitorque MX Serisi, EIM TEC Serisi, Bernard S serisi, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1.
Seçim notu: tork gereksinimini, çıkış hızını, vana bağlantı standardını (ISO 5210/DIN 3210), kontrol ünitesi tipini, iletişim protokolünü ve tehlikeli alan sertifikasını değiştirmeden önce doğrulayın.
