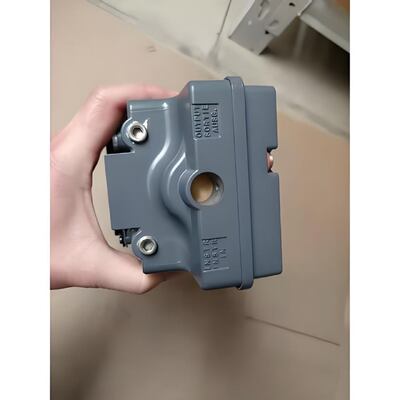

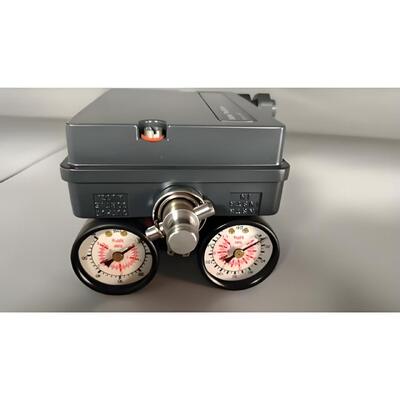

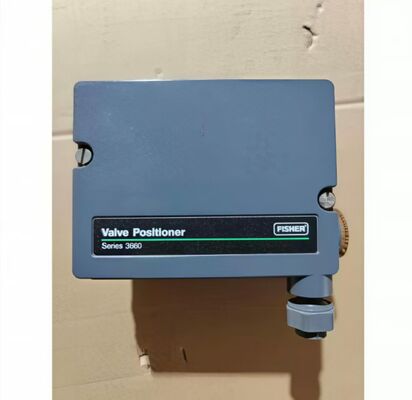

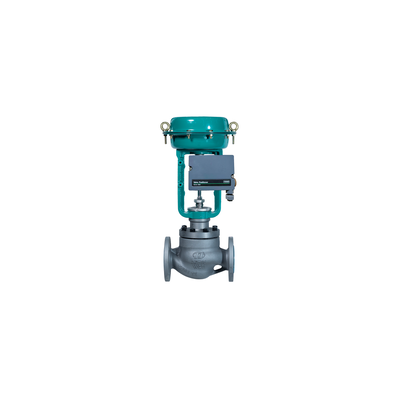

Fisher 3661 Elektro-Pnömatik Valf Konumlandırıcı, Entegre Baypas ve 4-20 mA DC Kontrol için Kuvvet-Denge Tasarımı

Ürün Genel Bakışı

Fisher 3661 Elektro-Pnömatik Valf Konumlandırıcı, 4-20 mA DC elektrikli giriş sinyalini kullanarak diyafram tahrikli kayar milli kontrol valflerini konumlandırmak üzere tasarlanmış, sahada kanıtlanmış, kuvvet-dengeleyici bir cihazdır. Elektrikli kontrol sinyalini aktüatöre orantılı bir pnömatik çıkış basıncına dönüştürerek, kısma ve açma/kapama hizmeti için doğru ve tekrarlanabilir valf konumlandırması sağlar. 3661, hızlı tepki ve yüksek frekans kararlılığı sağlayan entegre bir I/P dönüştürücü modülü ile birlikte bir nozül/flaper ve röle mekanizması kullanır. Kompakt, sağlam yapısı her pozisyonda montaja izin verir ve titreşime karşı mükemmel direnç sağlar, bu da zorlu tesis ortamlarında güvenilir performans için kritiktir. Konumlandırıcı, bakım sırasında enstrümanı hizmetten çıkarmadan valfin manuel çalışmasına izin veren entegre bir baypas valfi içerir. Sıfır ve span ayarları kolay kalibrasyon için erişilebilirdir ve işlem, ek parça gerektirmeden doğrudan ve ters arasında sahada tersine çevrilebilir. 3661, standart montaj arayüzlerine uyan geniş bir Fisher ve üçüncü taraf pnömatik aktüatör yelpazesiyle uyumludur. Pnömatik bölüm sahada kanıtlanmış ve basit kaldığı için, enstrüman teknisyenleri için bakım ve sorun giderme basittir.

Gövde, standart olarak IP54 koruması sağlayan, korozyona dayanıklı kaplamalı dökme alüminyum bir kasadır. Besleme basıncı aralığı 100 psi'ye (6,9 bar) kadardır ve çıkış basıncı beslemenin %95'ine ulaşabilir. Sabit durum hava tüketimi düşüktür, bu da enerji verimliliğine katkıda bulunur. Çalışma sıcaklığı aralığı -40 ila +71°C (-40 ila +160°F)'dir. 3661, tehlikeli alan kurulumları için ATEX, CSA ve FM dahil olmak üzere sertifikalara sahiptir ve içten güvenli ve patlamaya dayanıklı versiyonları mevcuttur. Tipik endüstriler arasında petrol ve gaz, kimyasal işleme, rafineri, enerji üretimi, su arıtma ve genel endüstriyel proses kontrolü yer alır. Kuvvet-dengeleyici güvenilirliğin, entegre baypasın, elektro-pnömatik girişin ve geniş sertifika kapsamının birleşimi, 3661'i, özellikle kanıtlanmış, basit bir elektro-pnömatik konumlandırıcı tercih edilen uygulamalarda, valf otomasyonu için güvenilir bir seçim haline getirir.

Teknik Özellikler

Uygulama Endüstrisi

1. Petrol ve gaz işleme

2. Kimya ve petrokimya tesisleri

3. Enerji üretimi

4. Su ve atık su arıtma

5. Kağıt hamuru ve kağıt fabrikaları

6. Rafineri ve boru hattı basınç düzenlemesi

7. Farmasötik üretim

8. Genel endüstriyel proses kontrolü

Bu endüstriler, zorlu ortamlarda doğru valf konumlandırması ve güvenilir çalışma gerektirir. 3661, özellikle diyafram tahrikli kayar milli valflerde kısma hizmeti için uygundur, burada kuvvet-dengeleyici tasarımı ve titreşim duyarsızlığı kararlı kontrol sağlar. Entegre baypas valfi, konumlandırıcıyı hizmetten çıkarmadan manuel çalışmaya izin vererek bakımı basitleştirir. Geniş sertifika portföyü ile 3661, tehlikeli alanlarda olduğu kadar sıradan tesis lokasyonlarında da konuşlandırılabilir. Konumlandırıcı, standart montaj arayüzlerine uyan Fisher ve üçüncü taraf pnömatik aktüatörlerle kullanılmak üzere tasarlanmıştır.

Yaygın Sorunlar

1. Konumlandırıcı giriş sinyaline yanıt vermiyor – 4-20 mA döngüsünü süreklilik açısından kontrol edin, giriş empedansını doğrulayın, besleme basıncının yeterli olduğunu onaylayın ve I/P dönüştürücü ile nozül/flaper tertibatını kirlilik açısından inceleyin.

2. Valf, ayar noktası değişikliğiyle hareket etmiyor – pnömatik bağlantıları ve besleme basıncını doğrulayın; enstrümana doğru giriş sinyalinin ulaştığını ve baypas valfinin kapalı olduğunu onaylayın.

3. Konumlandırıcı salınıyor veya avlanıyor – röle ve nozül ayarlarını yapın, geri besleme bağlantısının güvenli olduğunu doğrulayın ve aktüatörün aşırı büyük olmadığını onaylayın.

4. Düşük doğrusallık veya büyük hata – geri besleme bağlantı geometrisini ve aralık ayarını doğrulayın, hava kaçaklarını kontrol edin ve nozül/flaper'ı aşınma açısından inceleyin.

5. Yavaş tepki – kısıtlayıcıyı ve nozülü temizleyin, röleyi ve I/P dönüştürücüyü inceleyin, kaçakları kontrol edin ve besleme basıncının yeterli olduğunu onaylayın.

6. Kararsız çıkış basıncı – besleme hava basıncı kararlılığını kontrol edin, nozül/flaper boşluğunu inceleyin ve kuvvet-dengeleyici geri besleme yay gerginliğini doğrulayın.

7. Kalibrasyon tamamlanmıyor – 3661 manuel kalibrasyon kullanır; valf seyahatinin anma aralığında olduğunu doğrulayın, geri besleme kolu konumunu kontrol edin ve nozül yönünü onaylayın.

8. Hava kaçakları veya basınç düşüşü – hava besleme bağlantılarını, röleyi ve aktüatör borularını inceleyin; besleme basıncının 100 psi'ye kadar olduğunu doğrulayın.

9. Muhafazaya nem girişi – kapak contalarını, kablo rakorlarını ve terminal kutusunu inceleyin; IP54 bütünlüğünü doğrulayın ve gerekirse IP65 yükseltmesini düşünün.

10. Yüksek titreşimli ortamlarda düzensiz çalışma – montajın güvenli olduğunu doğrulayın, gevşek geri besleme bağlantılarını kontrol edin ve rijit montaj pozisyonunu onaylayın.

Değiştirme Modelleri

1. Fisher 3582 Pnömatik Valf Konumlandırıcı

2. Fisher 3610J Elektro-Pnömatik Valf Konumlandırıcı

3. Fisher 3620J Elektro-Pnömatik Valf Konumlandırıcı

4. Fisher 3660 Valf Konumlandırıcı

5. Fisher DVC2000 Dijital Valf Konumlandırıcı

6. Fisher DVC6200 Dijital Valf Konumlandırıcı

7. Masoneilan SVI II AP

8. Samson 3730-3

9. KOSO EP800

10. Flowserve Logix 520MD

Seçim notu: modelleri değiştirmeden önce montaj flanşı uyumluluğunu, aktüatör tipini, seyahat aralığını, giriş sinyali tipini, besleme basıncını ve muhafaza korumasını doğrulayın. 3661, standart montaj arayüzlerine sahip tek etkili diyafram aktüatörlere uyar. Dijital iletişim ve gelişmiş teşhisler için Fisher DVC serisine yükseltmeyi düşünün.
