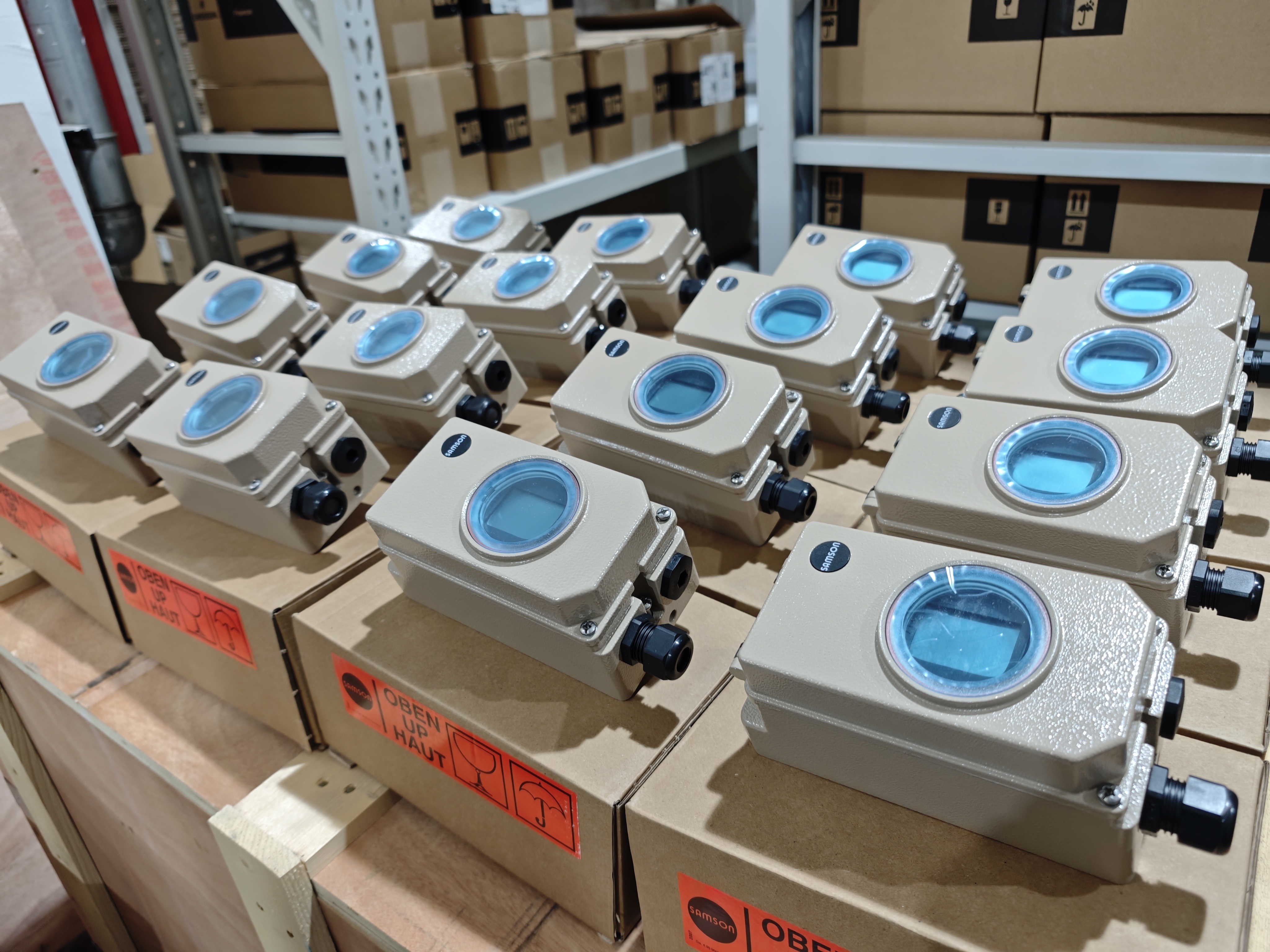

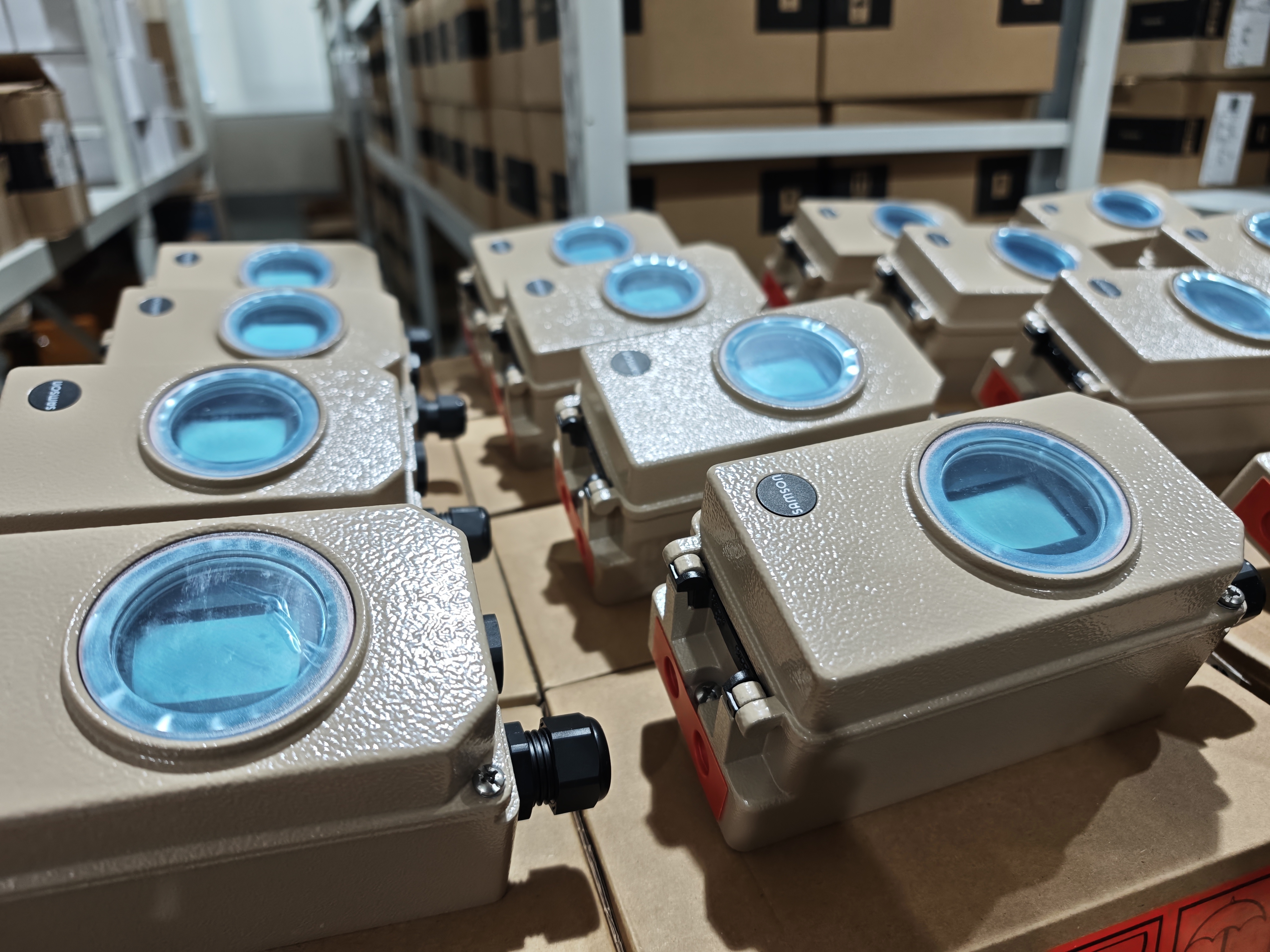

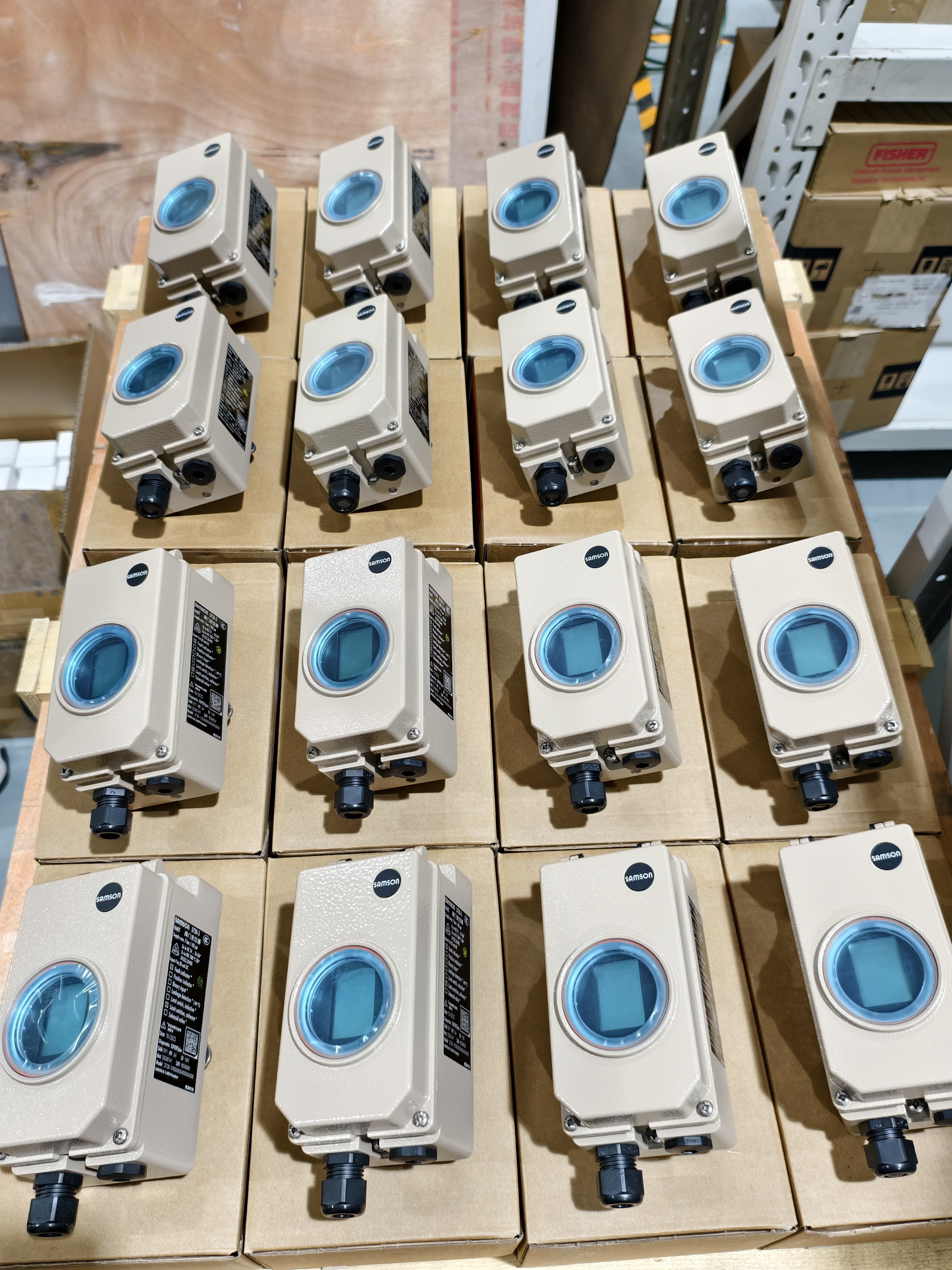

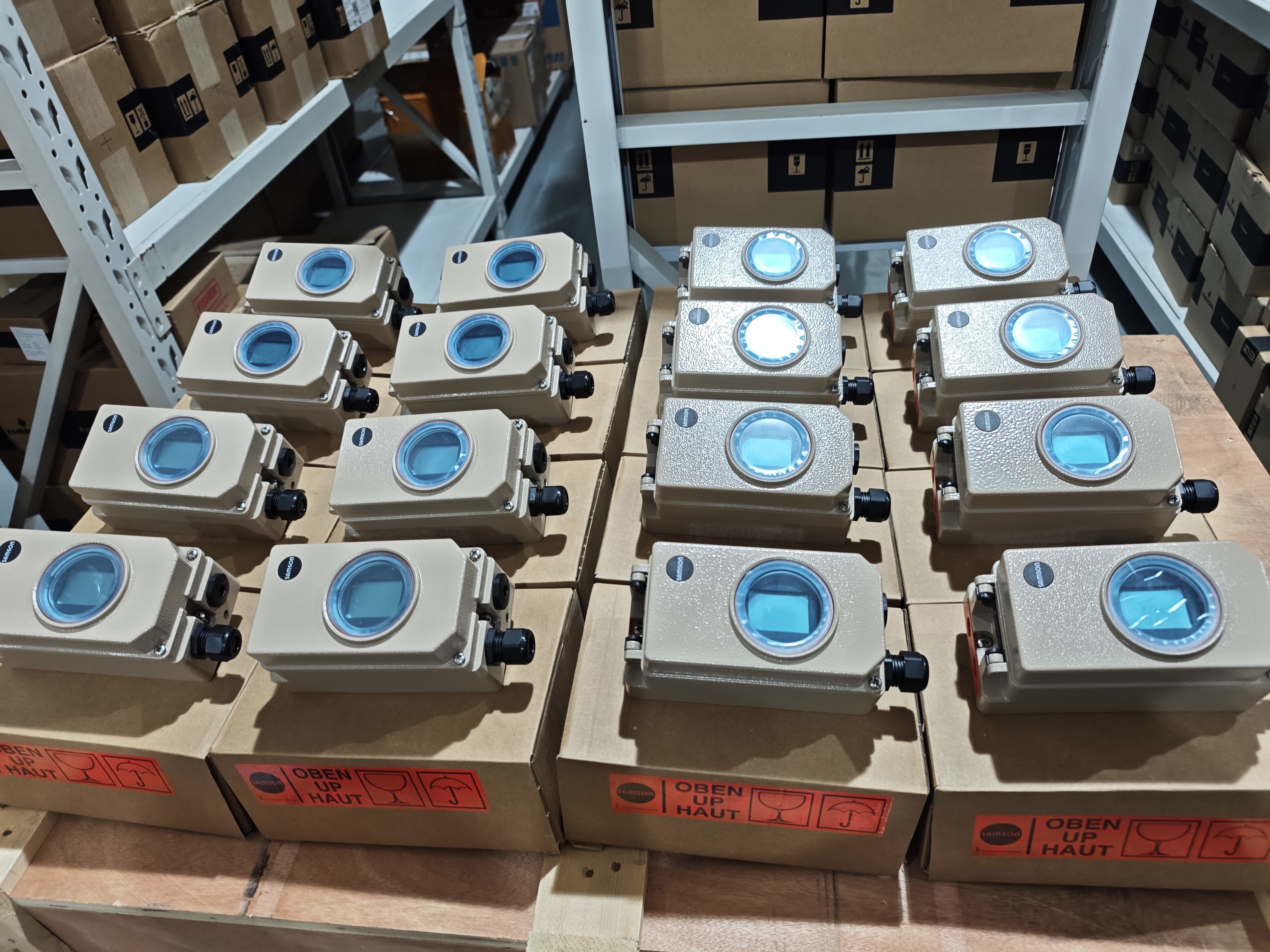

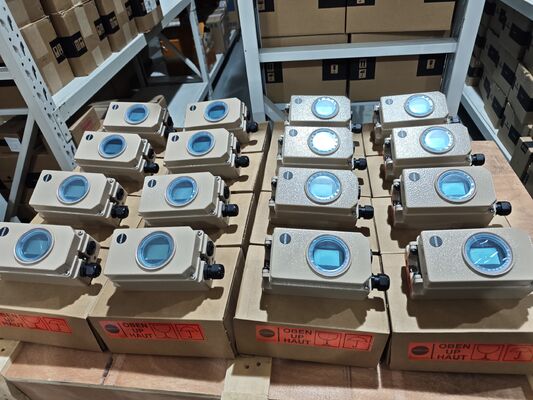

EXPERTplus Valve Diagnosis ile HART Valve Positioner - Samson 3730-3 Elektropneumatik Valve Positioner

Ürün Genel Görünümü

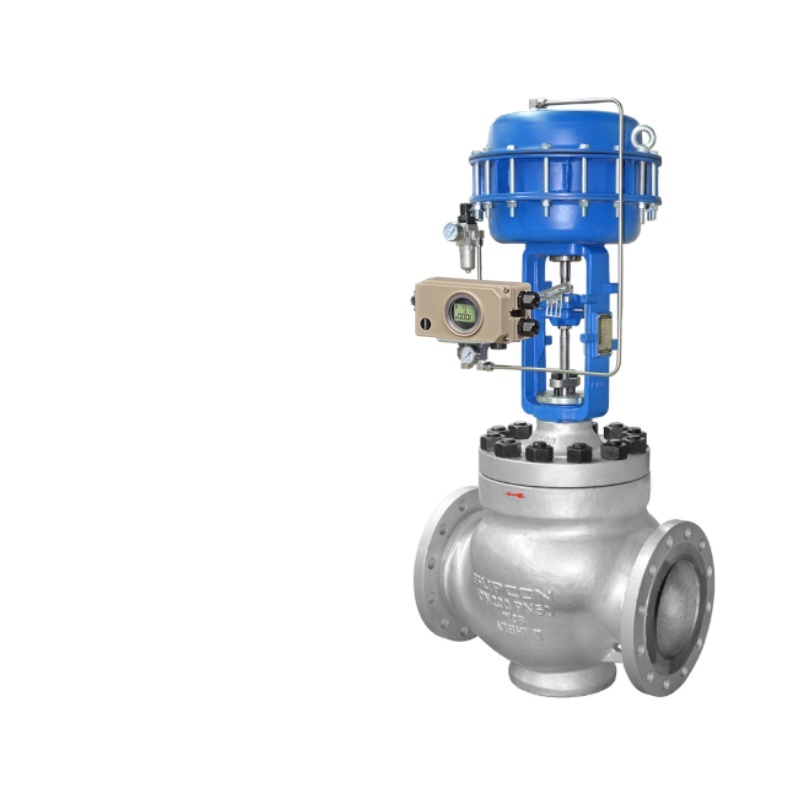

Samson 3730-3 Elektropneumatik Valf Yerleştiricisi akıllıca,Pnömatik kontrol valflerindeki 4-20 mA kontrol sinyali için valf konumunun önceden belirlenmesini sağlayan HART iletişim cihazıTek eylemli veya çift eylemli bir konumlandırıcı olarak lineer ve döner aktüatörlere takmak için mevcuttur, 3,6 ila 300 mm'lik hareket aralıklarını ve 24 °'den 100 °'ya kadar açılış açılarını destekler.. 3730-3 mekanik aşınmayı ortadan kaldıran ve IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 ile birlikte aktüatörlere montajı basitleştiren temas dışı bir hareket algılama sistemi kullanır.ya da SAMSON bütünleşik eklemeNAMUR Tavsiye NE 107 durumları ve mesajları ile düz metin ekranı, bir bakışta net bir cihaz durumunu sağlar ve basit bir düğme,Dönüştürülebilir okuma yönü ile menüye dayalı çalışma, herhangi bir montaj pozisyonunda hızlı kurulum ve kalibrasyona izin verirEnstrüman HART 7 iletişimini destekler ve SAM DIGITAL hazırdır, bu da modern varlık yönetimi sistemleriyle entegrasyonu sağlar.Kontrol valfleri için entegre EXPERTplus teşhisleri, öngörüsel bakım için gerçek zamanlı veriler sağlar, işlem çalışırken valf durumunun kaydedilmesi ve gerekli bakım çalışmaları ile ilgili mesajların üretilmesiTüm parametreler, güç kaybı sırasında ayarları korumak için uçucu olmayan EEPROM'da kaydedilir ve konumlandırıcı, 410 Ω'luk küçük bir elektrik yükü olan iki tel sistemidir.Değiştirme başlatma modu, valf konumunu değiştirmeden bitki çalışırken acil durumlarda konumlandırıcıyı çalıştırmayı sağlar.Konumlandırıcı ayrıca ayarlanabilir sıkı kapanma fonksiyonuna, çıkış basıncı sınırlamasına ve uzun vadeli doğruluğu korumak için otomatik sıfır izlemeye sahiptir..

Koruma, toz, su girişi ve koroziv atmosferlere karşı IP66 ve NEMA 4X koruması sağlayan, ölçekli alüminyum veya paslanmaz çelikten yapılmıştır.Besleme hava aralığı 1.4 ila 7 bar (20 ila 105 psi) ve konumlandırıcı hızlı ve istikrarlı kontrol için yüksek hava kapasitesi sunar.3730-3 içsel güvenlik, kabın koruması ve artan güvenlik de dahil olmak üzere patlama koruma sertifikaları taşıyor.Entegre sıcaklık sensörü ve çalışma saatleri sayacı ek teşhis anlayışı sağlar.Cihaz ayrıca iki standart programlanabilir konum alarmı ve hata alarmı bağlantısı veya isteğe bağlı analog konum verici üzerinden verilen mesajlarla kendi kendini teşhis etmeyi içerir.Tipik endüstriler arasında petrol ve gaz, kimyasal işleme, rafinere, enerji üretimi, su arıtma ve genel endüstriyel süreç kontrolü vardır.EXPERTplus teşhis, ve geleceğe dayanıklı modüler tasarım 3730-3'ü valf otomasyonu, tesis verimliliği ve öngörüsel bakım için güvenilir bir seçim haline getiriyor.

Teknik özellikler

Uygulama Endüstrisi

1. Petrol ve gaz işleme

2. Kimya ve petrokimya tesisleri

3. Elektrik üretimi

4. Su ve atık su arıtma

5. Morluk ve kağıt fabrikaları

6. Rafinasyon ve boru hattı basıncı düzenlemesi

7. İlaç üretimi

8. Genel endüstriyel süreç kontrolü

Bu endüstriler, üretim verimliliğini ve güvenliğini korumak için doğru valf konumlandırması, güvenilir iletişim ve gelişmiş teşhis yeteneği gerektirir.3730-3 özellikle zorlu nakliye süresi gereksinimleri ile uygulamalar için uygundur, zorlu ortam koşulları ve sıkıştırma servisiDokunmasız hareket algılama teknolojisi hizmet ömrünü uzatır ve hem Samson hem de üçüncü taraf pnevmatik aktüatörler için idealdir.Operatörler vana durumu verilerine erişebilir., performans eğilimleri ve tehlikeli alanlara girmeden teşhis uyarıları, güvenliği arttırır ve öngörüsel bakımı mümkün kılar.

Genel Sorunlar

1. Konumlandırıcı giriş sinyali yanıtlamaz ️ 4-20 mA döngüsünün sürekliliğini kontrol edin, kaynağın yeterli akım sağlayabildiğini kontrol edin ve elektrik bağlantılarının doğru olduğunu doğrulayın;Hasarlı manyetoelektrik bileşenleri kontrol etmek, yanlış besleme basıncı veya tıkanmış hava yolları.

2. Valf pozisyonu ayar noktasını aşar veya geride bırakır

3. Konumlandırıcı salınır veya avlanır. Amplifikatör dengesi vida ayarını kontrol edin, çıkış gaz iğnesi vana açılışını azaltın ve tüm geri bildirim bağlantılarının güvenli ve sıkı olduğunu kontrol edin.

4. Kötü doğrusallık veya büyük hatalar ️ kurulum ve ayarlamayı doğrulamak, pnevmatik sistemdeki hava sızıntısını kontrol etmek, manyetoelektrik montajı denetlemek,ve tüm vidaların sıkı ve nozzle/flapper pozisyonlarının doğru olduğundan emin olun.

5. Yavaş tepki veya yavaş çalışma ️ diyafram odasındaki kısıtlayıcıyı temizle, nozel/kapak damgasını kontrol et, hava sızıntısı kontrol et, geri bildirim kaynağı kurulumunu doğrula,ve besleme basıncının yeterli olduğunu ve basınç düzenleyicisinin akışının yeterli olduğunu doğrula.

6. Kararsız geri bildirim sinyali: Seyahat sensörünü ve bağlantı kablolarını gevşek veya hasarlı bağlantılar için kontrol edin ve besleme hava basıncının istikrarlı olduğunu doğrulayın.

7. Otomatik kalibrasyon tamamlanamadığında kontrol etmen hareketleri, besleme basıncı ve temas dışı hareket sensörünün doğru şekilde konumlandığı; mekanik bağlanma olmadığını kontrol edin.

8. Hava sızıntıları veya basınç düşüşü

9. Mekanın içine giren nem ️ kapak mühürlerini, kablo bezlerini ve terminal kutusunu kontrol edin; IP66 / NEMA 4X bütünlüğünü doğrulayın.

10. HART iletişim aralıklı ️ döngü kablolarını, kalkanları, sonlamaları ve HART cihaz adreslerini kontrol edin; DTM/EDD'nin kontrol sistemiyle entegrasyonunu doğrulayın.

Değiştirme Modelleri

1. Samson TROVIS 3730-3

2. Samson 3730-6 (basınç sensörleri ile yükseltme)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (Foundation Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Seçim notu: modellerin değiştirilmesinden önce montaj flens uyumluluğunu, aktüatör yolculuk aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve kabın korumasını doğrulayın.3730-3 tek eylemli veya çift eylemli pnevmatik aktüatörler için tasarlanmıştır ve eski analog konumlandırıcıların doğrudan yerine geçebilirTROVIS 3730-3, 3730-3'ün üretimi yakın gelecekte kesileceği için seçilen yedek cihaz..
