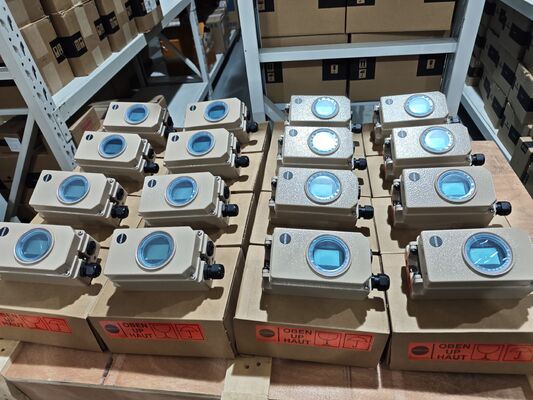

Paslanmaz Çelik Valf Konumlandırıcı Gövdesi ile HART Elektropnömatik Konumlandırıcı, Daraltma Servisi İçin

Ürün Genel Bakışı

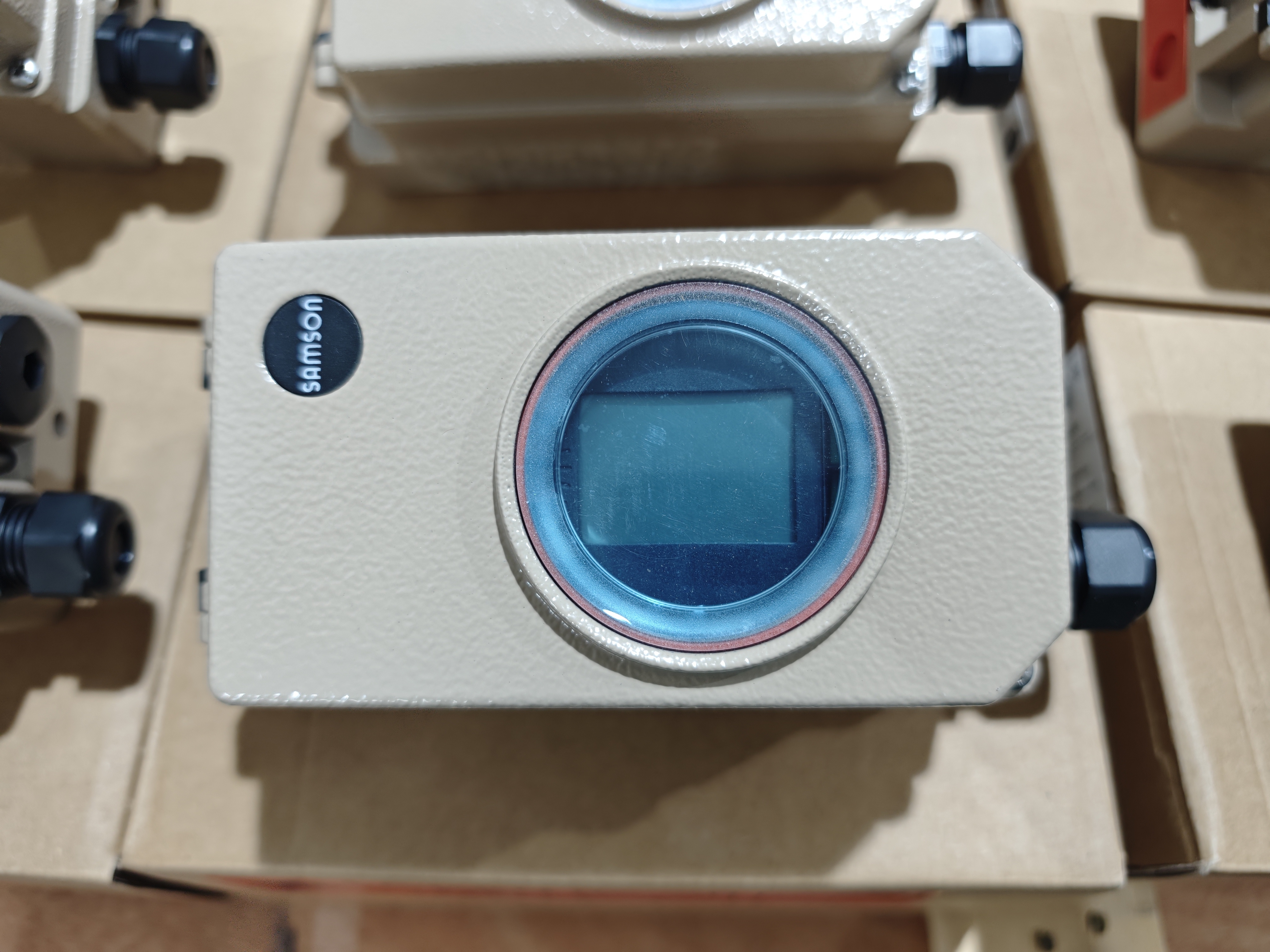

Samson 3730-3 Elektropnömatik Valf Konumlandırıcı, pnömatik kontrol valflerinde 4-20 mA kontrol sinyaline valf konumunu atayan akıllı, HART iletişimli bir cihazdır. Tek etkili veya çift etkili bir konumlandırıcı olarak, doğrusal ve döner aktüatörlere takılmak üzere mevcuttur ve 3,6 ila 300 mm seyahat aralıklarını ve 24° ila 100° açılma açılarını destekler. 3730-3, mekanik aşınmayı ortadan kaldıran ve IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 veya SAMSON entegre bağlantılı aktüatörlere kurulumu basitleştiren temassız bir seyahat algılama sistemi kullanır. NAMUR Tavsiyesi NE 107 durumları ve mesajları ile düz metinli bir ekran, cihaz durumunu bir bakışta net bir şekilde gösterir ve döner okuma yönüne sahip basit tek düğmeli, menü tabanlı çalışma, herhangi bir montaj konumunda hızlı kurulum ve kalibrasyon sağlar. Cihaz, HART 7 iletişimini destekler ve modern varlık yönetimi sistemleriyle entegrasyonu sağlayan SAM DIGITAL'e hazırdır. Entegre EXPERTplus kontrol valfleri teşhisleri, tahmine dayalı bakım için gerçek zamanlı veriler sağlar, işlem çalışırken valf durumunu kaydeder ve gerekli bakım çalışmaları hakkında mesajlar üretir. Tüm parametreler, güç kaybı sırasında ayarları korumak için kalıcı olmayan EEPROM'da kaydedilir ve konumlandırıcı, 410 Ω'luk küçük bir elektriksel yüke sahip iki telli bir sistemdir. Yerine geçme başlatma modu, valf konumunu değiştirmeden tesis çalışırken acil durumlarda konumlandırıcının başlatılmasına olanak tanır. Konumlandırıcı ayrıca ayarlanabilir sıkı kapatma fonksiyonu, çıkış basıncı sınırlaması ve uzun süreli doğruluğu korumak için otomatik sıfır izleme özelliklerine sahiptir.

Gövde, toz, su girişi ve aşındırıcı atmosferlere karşı IP66 ve NEMA 4X koruması sağlayan döküm alüminyum veya paslanmaz çelikten yapılmıştır. Besleme havası aralığı 1,4 ila 7 bar (20 ila 105 psi) arasındadır ve konumlandırıcı hızlı ve kararlı kontrol için yüksek hava kapasitesi sunar. 3730-3, içsel güvenlik, muhafaza ile koruma ve artırılmış güvenlik dahil olmak üzere patlama koruma sertifikalarına sahiptir. Entegre sıcaklık sensörü ve çalışma saatleri sayacı ek teşhis bilgileri sağlar. Cihaz ayrıca iki standart programlanabilir konum alarmı ve bir arıza alarm kontağı veya isteğe bağlı analog konum vericisi üzerinden verilen mesajlarla kendi kendine teşhis içerir. Tipik endüstriler arasında petrol ve gaz, kimyasal işleme, rafineri, enerji üretimi, su arıtma ve genel endüstriyel proses kontrolü yer alır. Kıyaslama kontrol performansı, EXPERTplus teşhisleri ve geleceğe dönük modüler tasarımın birleşimi, 3730-3'ü valf otomasyonu, tesis verimliliği ve tahmine dayalı bakım için güvenilir bir seçim haline getirir.

Teknik Özellikler

Uygulama Endüstrisi

1. Petrol ve gaz işleme

2. Kimya ve petrokimya tesisleri

3. Enerji üretimi

4. Su ve atık su arıtma

5. Kağıt hamuru ve kağıt fabrikaları

6. Rafineri ve boru hattı basınç regülasyonu

7. Farmasötik üretim

8. Genel endüstriyel proses kontrolü

Bu endüstriler, üretim verimliliğini ve güvenliğini sürdürmek için doğru valf konumlandırma, güvenilir iletişim ve gelişmiş teşhis yeteneği gerektirir. 3730-3, zorlu transit süresi gereksinimleri, zorlu ortam koşulları ve boğma hizmeti olan uygulamalar için özellikle uygundur. Temassız seyahat algılama teknolojisi servis ömrünü uzatır ve hem Samson hem de üçüncü taraf pnömatik aktüatörler için idealdir. HART iletişimi ve EXPERTplus teşhisleri ile operatörler, tehlikeli alanlara girmeden valf durumu verilerine, performans eğilimlerine ve teşhis uyarılarına erişebilir, güvenliği artırır ve tahmine dayalı bakımı mümkün kılar.

Yaygın Sorunlar

1. Konumlandırıcı giriş sinyaline yanıt vermiyor – 4-20 mA döngüsünün sürekliliğini kontrol edin, kaynağın yeterli akım sağlayabildiğini doğrulayın ve elektriksel bağlantıların doğru olduğunu onaylayın; hasarlı manyetoelektrik bileşenler, yanlış besleme basıncı veya tıkanmış hava yolları olup olmadığını kontrol edin.

2. Valf konumu hedefi aşıyor veya geride kalıyor – geri besleme kolu pivot konumunun doğru olduğunu doğrulayın, aralık ve sıfır ayarlarını kontrol edin ve mıknatısın manyetizmasını kaybetmediğini onaylayın.

3. Konumlandırıcı salınıyor veya avlanıyor – amplifikatör dengeleme vidası ayarını kontrol edin, çıkış boğma iğne valfi açıklığını azaltın ve tüm geri besleme bağlantılarının güvenli ve sıkı olduğunu doğrulayın.

4. Kötü doğrusallık veya büyük hata – kurulumu ve ayarı doğrulayın, pnömatik sistemde hava kaçakları olup olmadığını kontrol edin, manyetoelektrik düzeneği inceleyin ve tüm vidaların sıkı olduğunu ve nozül/flapper konumlarının doğru olduğunu onaylayın.

5. Yavaş yanıt veya tepkisiz çalışma – diyafram odasındaki kısıtlayıcıyı temizleyin, hasar için nozül/flapper'ı inceleyin, hava kaçakları olup olmadığını kontrol edin, geri besleme yayı kurulumunu doğrulayın ve besleme basıncının yeterli olduğunu ve basınç regülatörü akışının yeterli olduğunu onaylayın.

6. Kararsız geri besleme sinyali – seyahat sensörü ve bağlantı kablolarındaki gevşek veya hasarlı bağlantıları kontrol edin ve besleme hava basıncının kararlı olduğunu doğrulayın.

7. Otomatik kalibrasyon tamamlanmıyor – aktüatör seyahatini, besleme basıncını ve temassız seyahat sensörünün doğru konumlandırıldığını kontrol edin; mekanik bir takılma olmadığını doğrulayın.

8. Hava kaçakları veya basınç düşüşü – hava besleme bağlantılarını, röleyi ve aktüatör borularını kaçaklar için inceleyin; besleme hava basıncının 1,4 ila 7 bar arasında olduğunu doğrulayın.

9. Muhafazaya nem girişi – kapak contalarını, kablo rakorlarını ve terminal kutusunu inceleyin; IP66 / NEMA 4X bütünlüğünü doğrulayın.

10. HART iletişimi aralıklı – döngü kablolamasını, ekranlamayı, sonlandırmayı ve HART cihaz adresini kontrol edin; kontrol sistemiyle DTM/EDD entegrasyonunu doğrulayın.

Değiştirme Modelleri

1. Samson TROVIS 3730-3

2. Samson 3730-6 (basınç sensörlü yükseltme)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Seçim notu: modelleri değiştirmeden önce montaj flanşı uyumluluğunu, aktüatör seyahat aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve muhafaza korumasını doğrulayın. 3730-3, tek etkili veya çift etkili pnömatik aktüatörler için tasarlanmıştır ve eski analog konumlandırıcıların doğrudan değiştirilmesi olarak hizmet verebilir. TROVIS 3730-3, 3730-3'ün yakın gelecekte kullanımdan kaldırılacağı için belirlenmiş değiştirme cihazıdır.
