Yüksek Performanslı SIL 2 Ayar Vanası Konumlandırıcı Akıllı Kontrol için Akıllı Vana Konumlandırıcı

Ürün Genel Bakışı

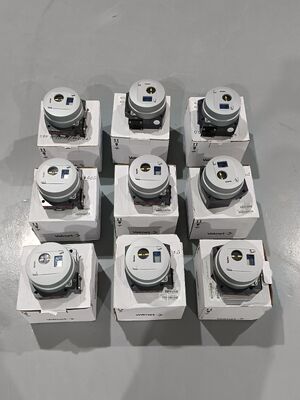

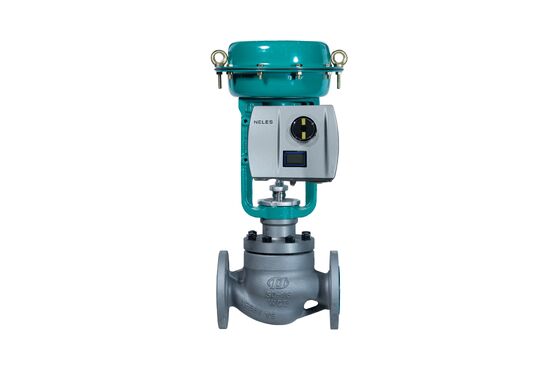

Neles ND9000 Akıllı Valf Pozisyonlayıcı, 4-20 mA DC kontrol sinyali veya saha veri yolu iletişimi alan ve bunu tek etkili veya çift etkili aktüatörleri çalıştırmak için orantılı bir pnömatik çıkışı dönüştüren, hem lineer hem de döner valf uygulamalarını destekleyen mikrodenetleyici tabanlı bir valf kontrol cihazıdır. Temassız konum ölçüm sistemi mekanik aşınmayı ortadan kaldırır ve VDI/VDE 3845 veya IEC 60534-6 montaj yeteneklerine sahip herhangi bir aktüatöre kurulumu basitleştirir. Dil seçeneği sunan yerel bir kullanıcı arayüzü, hızlı kurulum ve kalibrasyon sağlar ve aynı cihaz lineer ve döner valfler, çift ve tek etkili aktüatörler için kullanılabilir, bu da yedek parça envanterini azaltır. Cihaz, HART 6 veya 7, FOUNDATION Fieldbus ve Profibus PA dahil olmak üzere değiştirilebilir iletişim seçeneklerini destekler, bu da iletişim kartını değiştirerek kolay yükseltme olanağı sağlar. İsteğe bağlı limit anahtarları ve bir konum vericisi (yalnızca HART'ta) ek donanım gerektirmeden valf konumu geri bildirimi sağlar. ND9000, IEC 61508'e göre TÜV tarafından SIL 2 sertifikalıdır, bu da onu güvenlik açısından kritik uygulamalar için uygun hale getirir. ND9000 döngüden beslendiği ve yalnızca 3,6 mA gibi düşük bir akımla çalıştığı için mevcut kontrol cihazları ve elektrik bariyerleriyle uyumludur. Yerel kullanıcı arayüzü, DTM/EDD desteği ile birlikte, DCS varlık yönetimi araçları kullanılarak yerel olarak veya uzaktan hızlı devreye alma ve yapılandırma olanağı sağlar.

Muhafaza, eloksallı alüminyum alaşımı ve polimer kompozitten veya isteğe bağlı tam paslanmaz çelikten yapılmıştır, bu da toza, suya girmesine ve aşındırıcı atmosferlere karşı IP66 ve NEMA 4X koruması sağlar. Standart çalışma sıcaklığı aralığı -40°C ila +85°C'dir, kutup versiyonu ise çalışmayı -53°C'ye kadar uzatır. Besleme basıncı aralığı 0,14 ila 0,8 MPa (1,4 ila 8 bar) arasındadır ve ND9000, azaltılmış toplam sahip olma maliyeti için düşük enerji ve hava tüketimi sunar. Pozisyonlayıcı, kendinden emniyetli ve patlamaya dayanıklı uygulamalar için ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R ve NEPSI onaylarını içeren kapsamlı bir sertifika portföyüne sahiptir. Petrol ve gaz, kimyasal işlem, rafineri, enerji üretimi, su arıtma, kağıt hamuru ve kağıt ve genel endüstriyel proses kontrolünde yaygın olarak kullanılmaktadır. ND9000, tüm büyük DCS sistemleriyle entegre edilebilir ve açık mimarisi, FDT ve EDD teknolojileri aracılığıyla çeşitli üreticilerin yazılım ve donanımlarıyla serbest arayüzlemeye olanak tanır. Karşılaştırmalı kontrol performansı, üstün teşhis ve geleceğe dönük modüler tasarımın birleşimi, ND9000'i valf otomasyonu, tesis verimliliği ve tahmine dayalı bakım için güvenilir bir seçim haline getirir.

Teknik Özellikler

Uygulama Endüstrisi

1. Petrol ve gaz işleme

2. Kimya ve petrokimya tesisleri

3. Enerji üretimi

4. Su ve atık su arıtma

5. Kağıt hamuru ve kağıt fabrikaları

6. Rafineri ve boru hattı basınç regülasyonu

7. İlaç üretimi

8. Madencilik ve metal işleme

Bu endüstriler, üretim verimliliğini ve güvenliği sağlamak için doğru valf konumlandırması, güvenilir iletişim ve gelişmiş teşhis yeteneği gerektirir. ND9000, otomatik akış ve basınç kontrolü, petrol ve gaz upstream ve midstream valf otomasyonu, kimya ve petrokimya parti ve sürekli prosesleri, enerji santrallerindeki buhar ve yardımcı sistemler ve rafineri operasyonları gibi döner ve lineer valflerde karşılaştırmalı kontrol performansının önemli olduğu uygulamalar için özellikle uygundur. Temassız konum ölçüm teknolojisi servis ömrünü uzatır ve hem Neles hem de üçüncü taraf pnömatik aktüatörler için idealdir. HART veya saha veri yolu iletişimi ve çevrimiçi valf teşhisleri ile operatörler, tehlikeli alanlara girmeden valf durumu verilerine, performans eğilimlerine ve teşhis uyarılarına erişebilir, güvenliği artırır ve tahmine dayalı bakımı mümkün kılar.

Yaygın Sorunlar

1. Pozisyonlayıcı giriş sinyaline yanıt vermiyor – 4-20 mA döngüsünü süreklilik açısından kontrol edin, kaynağın en az 3,6 mA sağlayabildiğini doğrulayın ve terminal voltajının gerekli uyumluluk voltajını karşıladığını onaylayın.

2. Valf, ayar noktası değişikliğiyle hareket etmiyor – pnömatik bağlantıları ve besleme basıncını doğrulayın; cihaza doğru giriş sinyalinin ulaştığını ve kalibrasyonun tamamlandığını onaylayın.

3. Yerel ekran çalışmıyor – güç kaynağını kontrol edin ve terminal bağlantılarının sağlam olduğunu doğrulayın.

4. Otomatik kalibrasyon tamamlanmıyor – aktüatör seyahatini, besleme basıncını ve temassız konum sensörünün doğru konumlandırıldığını kontrol edin; mekanik bir takılma olmadığından emin olun.

5. Konum geri bildirimi yanlış – limit anahtarı veya konum vericisi yapılandırmasını doğrulayın ve pozisyonlayıcıyı yerel arayüz veya DTM/EDD yazılımı kullanarak yeniden kalibre edin.

6. Hava sızıntısı veya basınç düşüşü – hava besleme bağlantılarını, röleyi ve aktüatör borularını sızıntı açısından inceleyin; besleme basıncının 1,4 ila 8 bar arasında olduğunu ve hava kalitesinin yeterli olduğunu doğrulayın.

7. Valf takılı veya solenoid takılı – valf montaj sürtünmesini, aktüatör yay sorunlarını veya mil sorunlarını belirlemek için çevrimiçi valf teşhis testlerini çalıştırın; kaydedilen teşhis eğilimlerini gözden geçirin.

8. Aşırı valf montaj sürtünmesi – teşhis sürtünme analizini gerçekleştirin ve temel değerle karşılaştırın; ambalaj ve mil durumunu inceleyin; döngü sayısı ve imza verilerini gözden geçirin.

9. Muhafazaya nem girişi – kapak contalarını, kablo rakorlarını ve terminal kutusunu inceleyin; IP66 / NEMA 4X bütünlüğünü doğrulayın.

10. İletişim aralıklı – döngü kablolamasını, ekranlamayı, sonlandırmayı ve cihaz adresini kontrol edin; DTM/EDD entegrasyonunu kontrol sistemiyle doğrulayın.

Değiştirme Modelleri

1. Neles ND7000 Serisi

2. Neles ND9100 Serisi

3. Neles ND9200 Serisi

4. Neles ND9300 Serisi

5. Neles ND9400 Serisi

6. Fisher DVC6200

7. Fisher DVC2000

8. Samson TROVIS 3730 Serisi

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Seçim notu: modelleri değiştirmeden önce montaj flanşı uyumluluğunu, aktüatör seyahat aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve muhafaza korumasını doğrulayın. ND9000, tek etkili veya çift etkili pnömatik aktüatörler için tasarlanmıştır ve önceki Neles pozisyonlayıcı nesilleriyle tamamen geriye dönük uyumlu montaj kitleri sunar.
