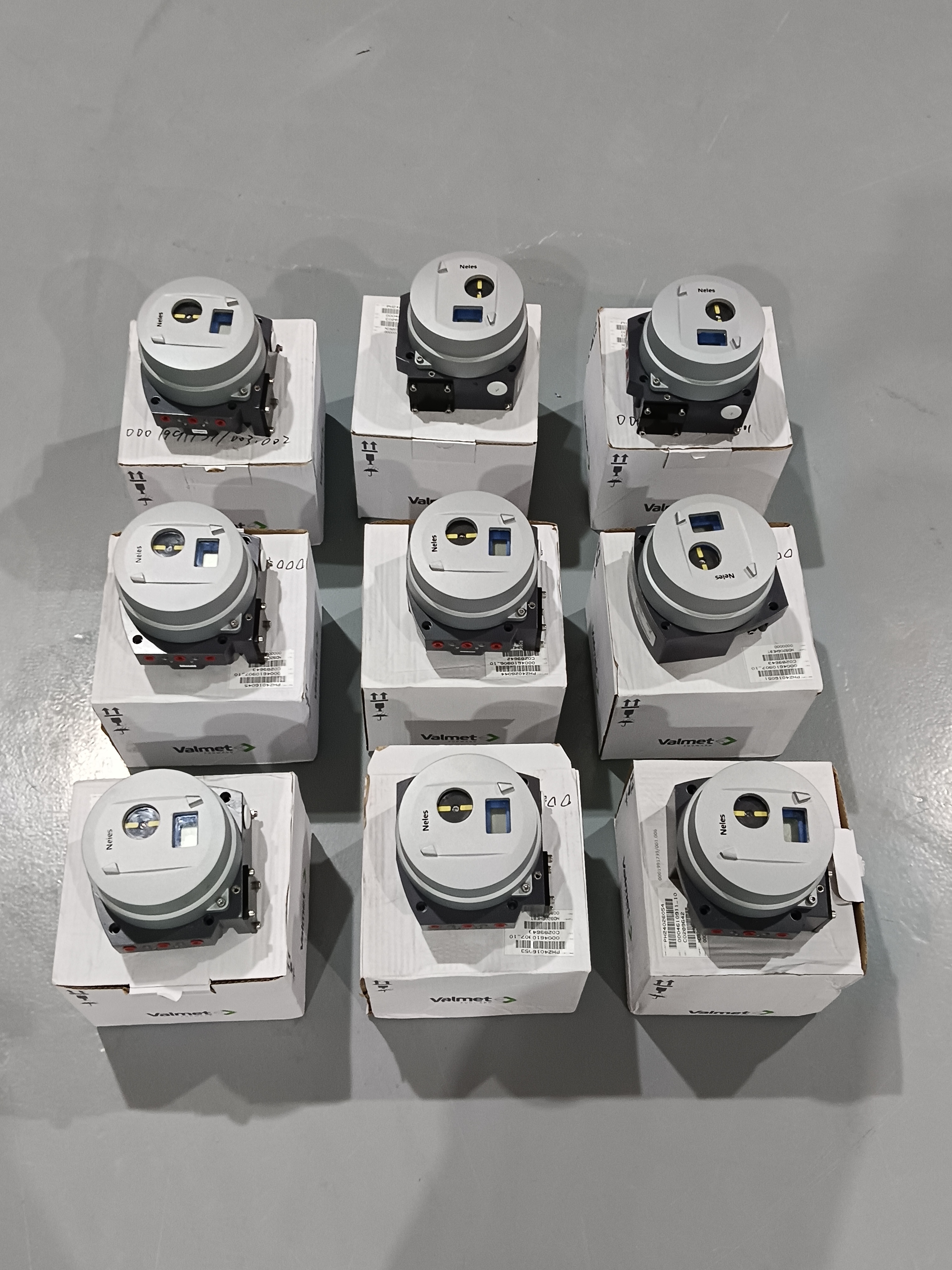

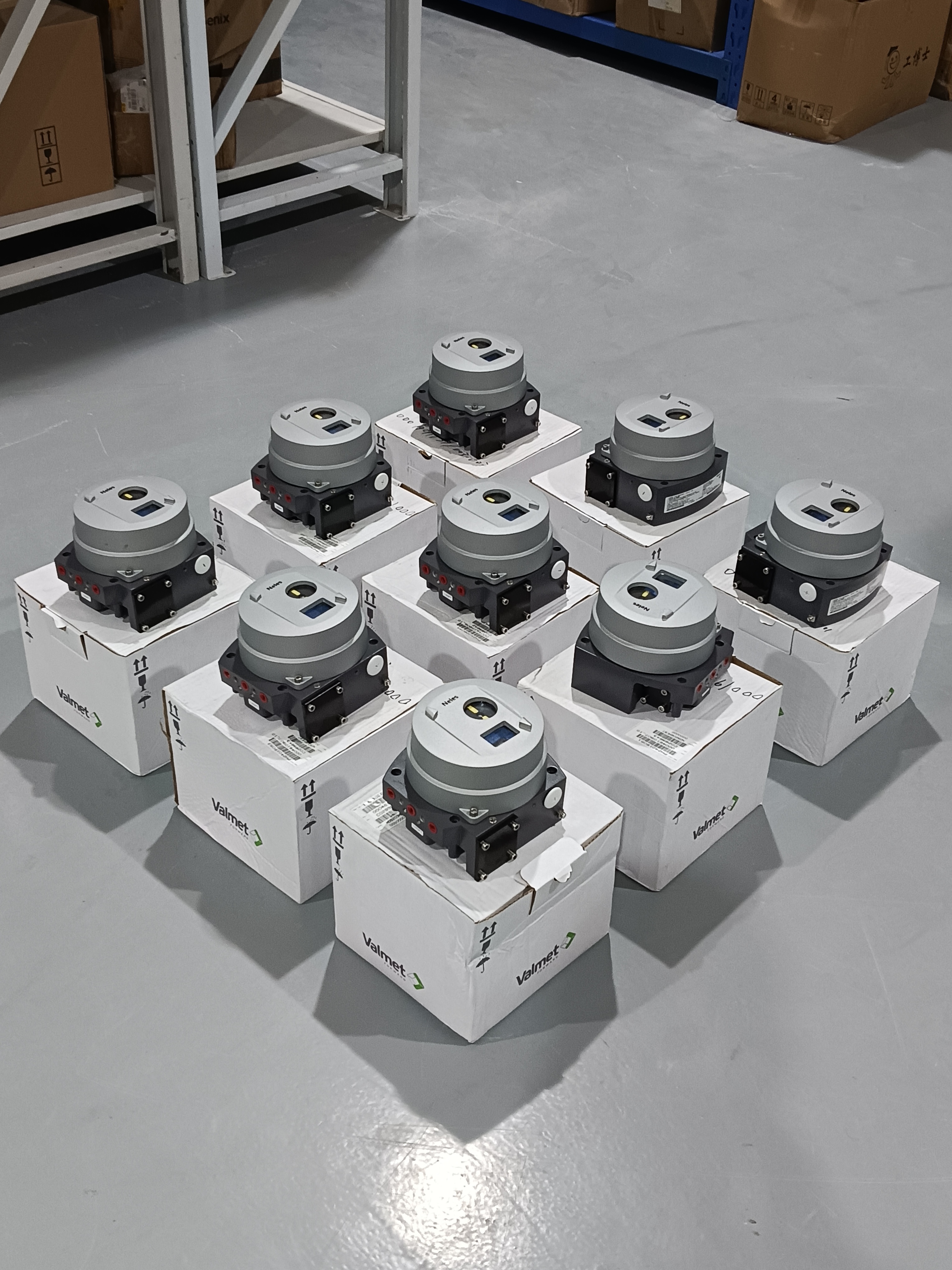

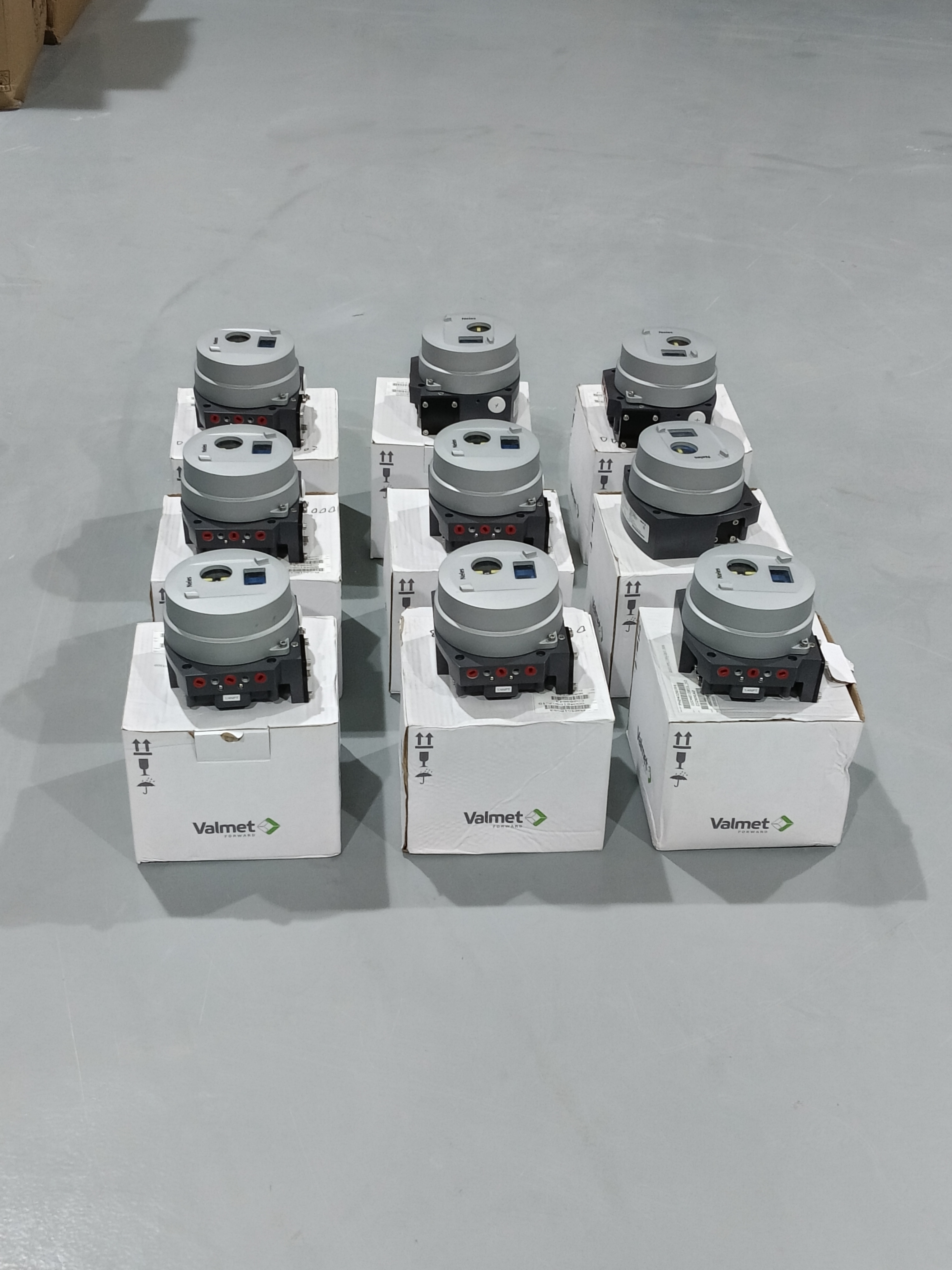

Neles ND9000 Akıllı Valf Konumlandırıcı (HART ile Valf Kontrolü İçin)

Ürün Genel Görünümü

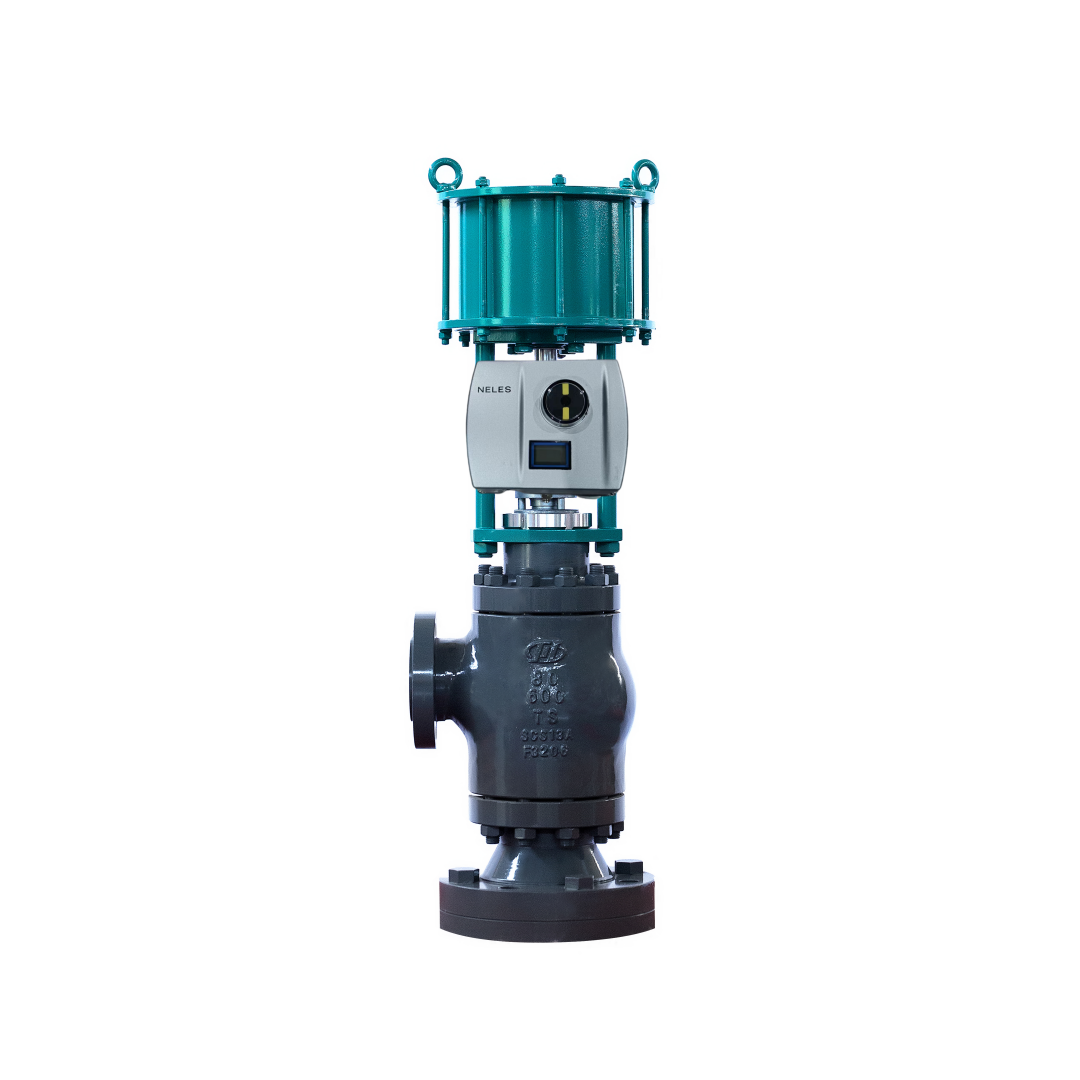

Neles ND9000 Akıllı Valf Yerleştiricisi, tüm kontrol valf aktüatörlerinde ve tüm endüstri alanlarında çalışmak için tasarlanmış en üst sınıf, mikro denetleyici tabanlı bir valf denetleyici.4-20 mA DC kontrol sinyali veya alan otobüsü iletişimini alır ve tek eylemli veya çift eylemli aktüatörleri çalıştırmak için orantılı bir pnevmatik çıkışa dönüştürür, hem doğrusal hem de döner valf uygulamalarını destekler.ND9000, mekanik aşınmayı ortadan kaldıran ve VDI/VDE 3845 veya IEC 60534-6 montaj yeteneklerine sahip herhangi bir aktüatöre montajı basitleştiren temas dışı bir konum ölçüm sistemi kullanır.Dil seçimi ile yerel kullanıcı arayüzü, hızlı kurulum ve kalibrasyona olanak tanır ve aynı cihaz doğrusal ve döner valfler, çift ve tek eylemli aktüatörler için kullanılabilir.yedek parça stoklarını azaltmakEnstrüman, HART 6 veya 7, FOUNDATION Fieldbus ve Profibus PA gibi değiştirilebilir iletişim seçeneklerini destekliyor ve iletişim kartını değiştirerek kolay bir yükseltme sağlıyor.İsteğe bağlı limit anahtarları ve bir konum verici (yalnızca HART'ta) ek donanım olmadan valf pozisyonu geri bildirimi sağlarND9000, TÜV tarafından IEC 61508 uyarınca SIL 2 sertifikalıdır ve bu sayede güvenlikle ilgili uygulamalar için uygundur.Mevcut denetleyici ve elektrik engelleri ile uyumludur..

Kaplama, anodlu alüminyum alaşımından ve polimer kompozitten veya isteğe bağlı olarak tamamen paslanmaz çelikten yapılmıştır. Toz, su,ve koroziv atmosferlerStandart çalışma sıcaklık aralığı -40°C'den +85°C'ye kadar olup, Kuzey Kutbu versiyonu -53°C'ye kadar çalışmayı uzatır.ve ND9000, sahip olma toplam maliyetinin azaltılması için düşük enerji ve hava tüketimi sunarKonumlandırıcı, ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,İçsel olarak güvenli ve patlama geçirmez uygulamalar için NEPSI onaylarıPetrol ve gaz, kimyasal işleme, rafine, enerji üretimi, su arıtma, pulp ve kağıt ve genel endüstriyel süreç kontrolünde yaygın olarak kullanılır.ND9000 tüm büyük DCS sistemleriyle entegre edilebilir, ve açık mimarisi, FDT ve EDD teknolojileri aracılığıyla çeşitli üreticilerin yazılım ve donanımlarıyla serbest bir şekilde bağlantı kurmayı sağlar.üstün teşhis, ve geleceğe dayanıklı modüler tasarım ND9000'i valf otomasyonu, tesis verimliliği ve öngörüsel bakım için güvenilir bir seçim haline getirir.

Teknik özellikler

Uygulama Endüstrisi

1. Petrol ve gaz işleme

2. Kimya ve petrokimya tesisleri

3. Elektrik üretimi

4. Su ve atık su arıtma

5. Morluk ve kağıt fabrikaları

6. Rafinasyon ve boru hattı basıncı düzenlemesi

7. İlaç üretimi

8. Madencilik ve metal işleme

Bu endüstriler, üretim verimliliğini ve güvenliğini korumak için doğru valf konumlandırması, güvenilir iletişim ve gelişmiş teşhis yeteneği gerektirir.ND9000, döner ve doğrusal valflerdeki referans kontrol performansının önemli olduğu uygulamalar için özellikle uygundur, otomatik akış ve basınç kontrolü, petrol ve gaz akımının yukarısı ve ortasındaki valf otomasyonu, kimyasal ve petrokimyasal seri ve sürekli süreçler gibi,Elektrik santrallerindeki buhar ve hizmet sistemleriTemassız konum ölçüm teknolojisi hizmet ömrünü uzatır ve hem Neles hem de üçüncü taraf pnevmatik aktüatörler için idealdir.HART veya saha otobüsü ile iletişim ve çevrimiçi valf teşhisi ile, operatörler riskli alanlara girmeden valf durum verilerine, performans eğilimlerine ve teşhis uyarılarına erişebilir, güvenliği artırabilir ve öngörüsel bakımı mümkün kılar.

Genel Sorunlar

1. Konumlandırıcı giriş sinyaline yanıt vermiyor ️ 4-20 mA döngüsünün sürekliliğini kontrol edin, kaynağın en az 3,6 mA besleyebileceğini kontrol edin.ve terminal voltajının gerekli uyumlu voltajı karşıladığını doğrula.

2. Valf ayar noktası değişikliği ile çarpmaz ️ pnevmatik bağlantıları ve besleme basıncını doğrulayın; doğru giriş sinyalinin aygıta ulaştığını ve kalibrasyonun tamamlandığını doğrulayın.

3. Yerel görüntüleme çalışmıyor ️ güç kaynağını kontrol edin ve terminal bağlantılarının güvenli olduğunu kontrol edin.

4. Otomatik kalibrasyon tamamlanamadığında kontrol etmen hareket, besleme basıncı ve temas dışı pozisyon sensörünün doğru şekilde konumlandırıldığı; mekanik bağlanma olmadığını kontrol edin.

5. Pozisyon geri bildirimi hatalıdır ️ limit anahtarı veya konum vericisi konfigürasyonunu doğrulayın ve konumlandırıcıyı yerel arayüz veya DTM/EDD yazılımı kullanarak yeniden kalibre edin.

6. Hava sızıntıları veya basınç düşüşü

7. Valf sıkışmış veya solenoid sıkışmış ️ valf montajının sürtünmesini, aktüatör yay sorunlarını veya şaft sorunlarını belirlemek için çevrimiçi valf teşhis testlerini çalıştırın; depolanan teşhis eğilimlerini gözden geçirin.

8. Aşırı valf bileşimi sürtünmesi ️ tanısal sürtünme analizi yapın ve başlangıç seviyesine karşılaştırın; paketleme ve gövdeli durumu kontrol edin; döngü sayısını ve imza verilerini gözden geçirin.

9. Mekanın içine giren nem ️ kapak mühürlerini, kablo bezlerini ve terminal kutusunu kontrol edin; IP66 / NEMA 4X bütünlüğünü doğrulayın.

10. İletişim kesintisi check loop wiring, shielding, termination, and device address; DTM/EDD'nin kontrol sistemiyle bütünleşmesini doğrular.

Değiştirme Modelleri

1. Neles ND7000 Serisi

2. Neles ND9100 Serisi

3. Neles ND9200 Serisi

4. Neles ND9300 Serisi

5. Neles ND9400 Serisi

6. Fisher DVC6200

7. Fisher DVC2000

8. Samson TROVIS 3730 Serisi

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Seçim notu: modellerin değiştirilmesinden önce montaj flens uyumluluğunu, aktüatör yolculuk aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve kabın korumasını doğrulayın.ND9000 tek eylemli veya çift eylemli pnevmatik aktüatörler için tasarlanmıştır ve önceki Neles pozisyoner nesilleri ile tamamen geriye uyumlu montaj kitleri sunar.
