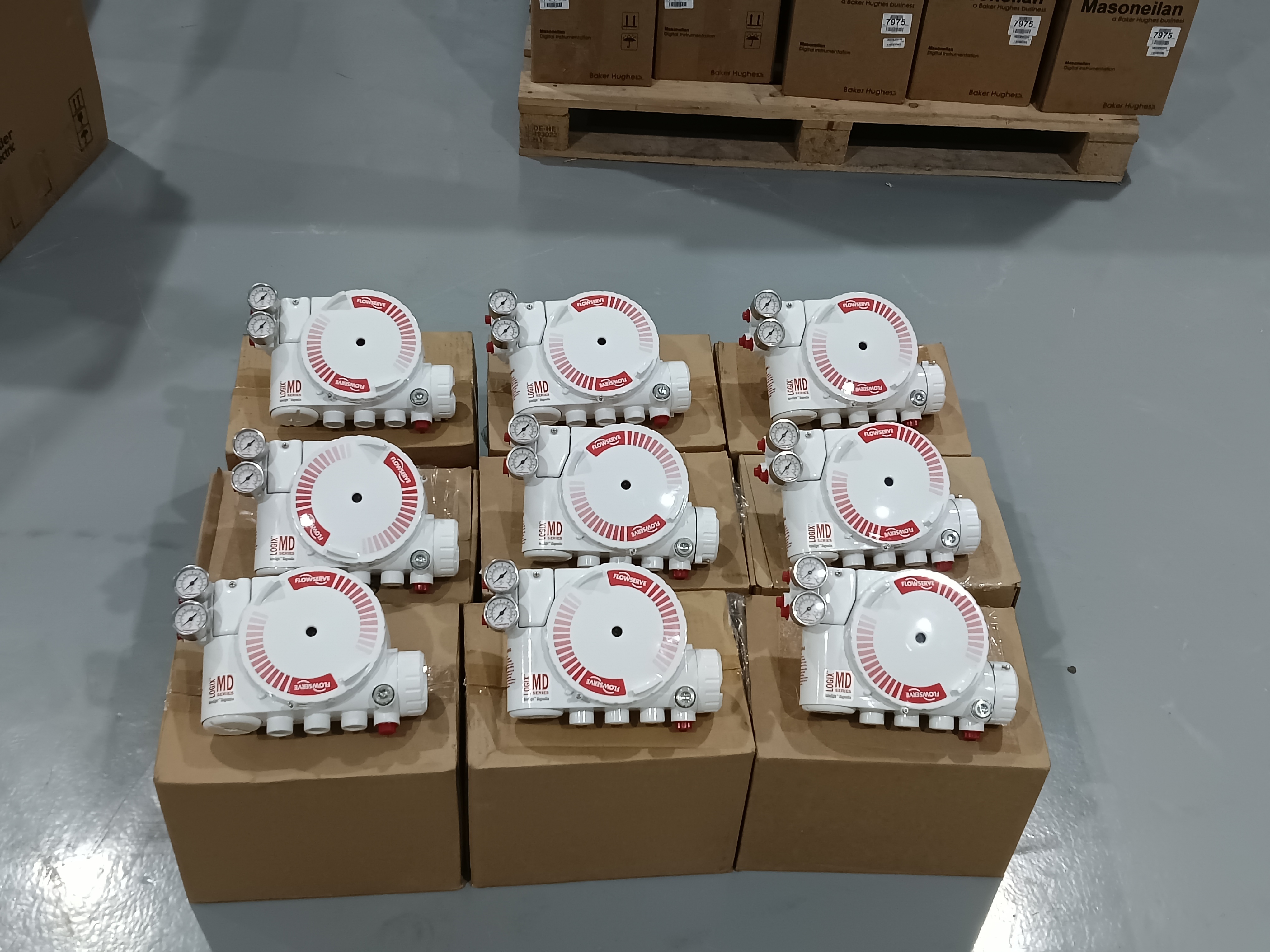

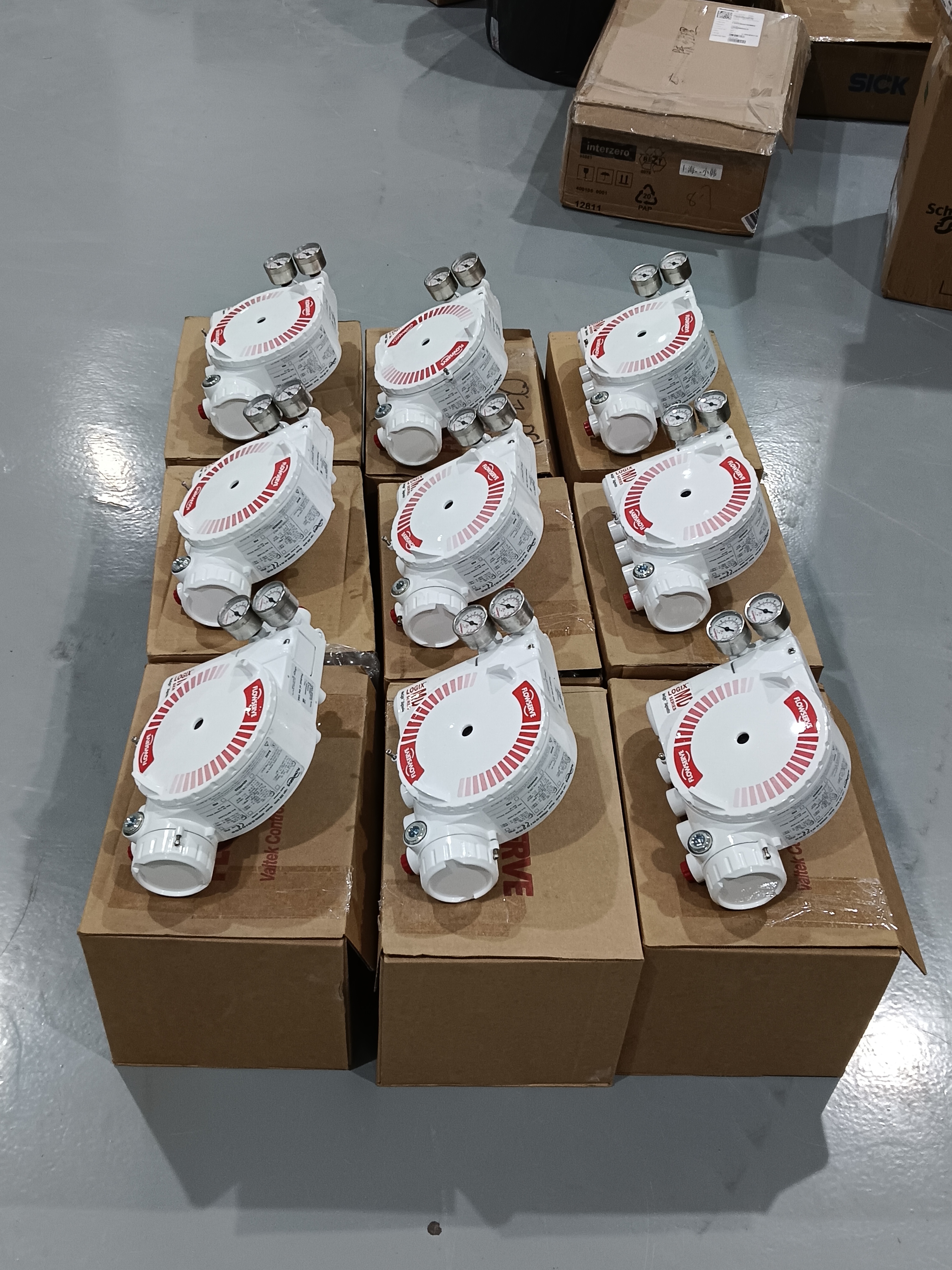

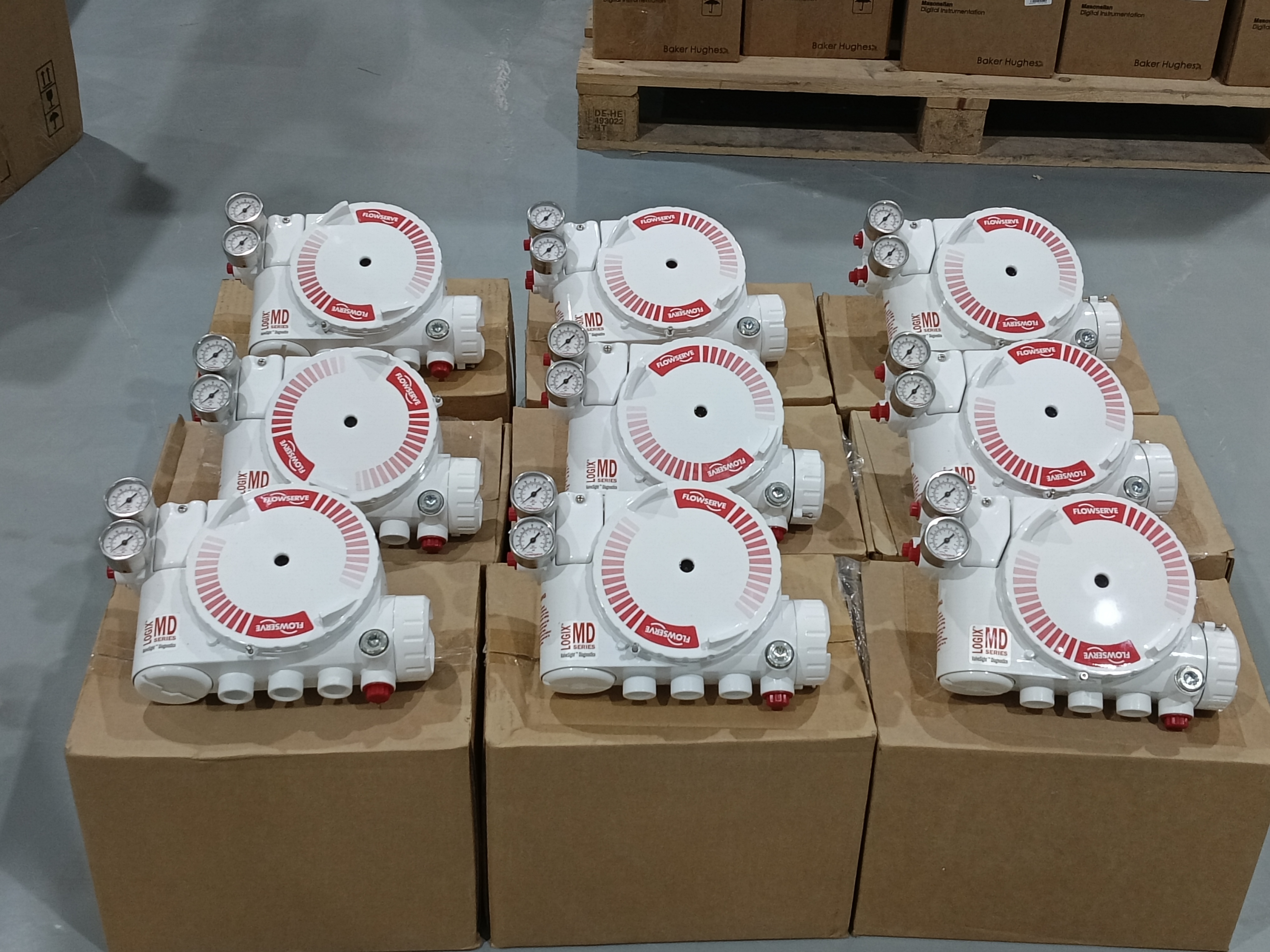

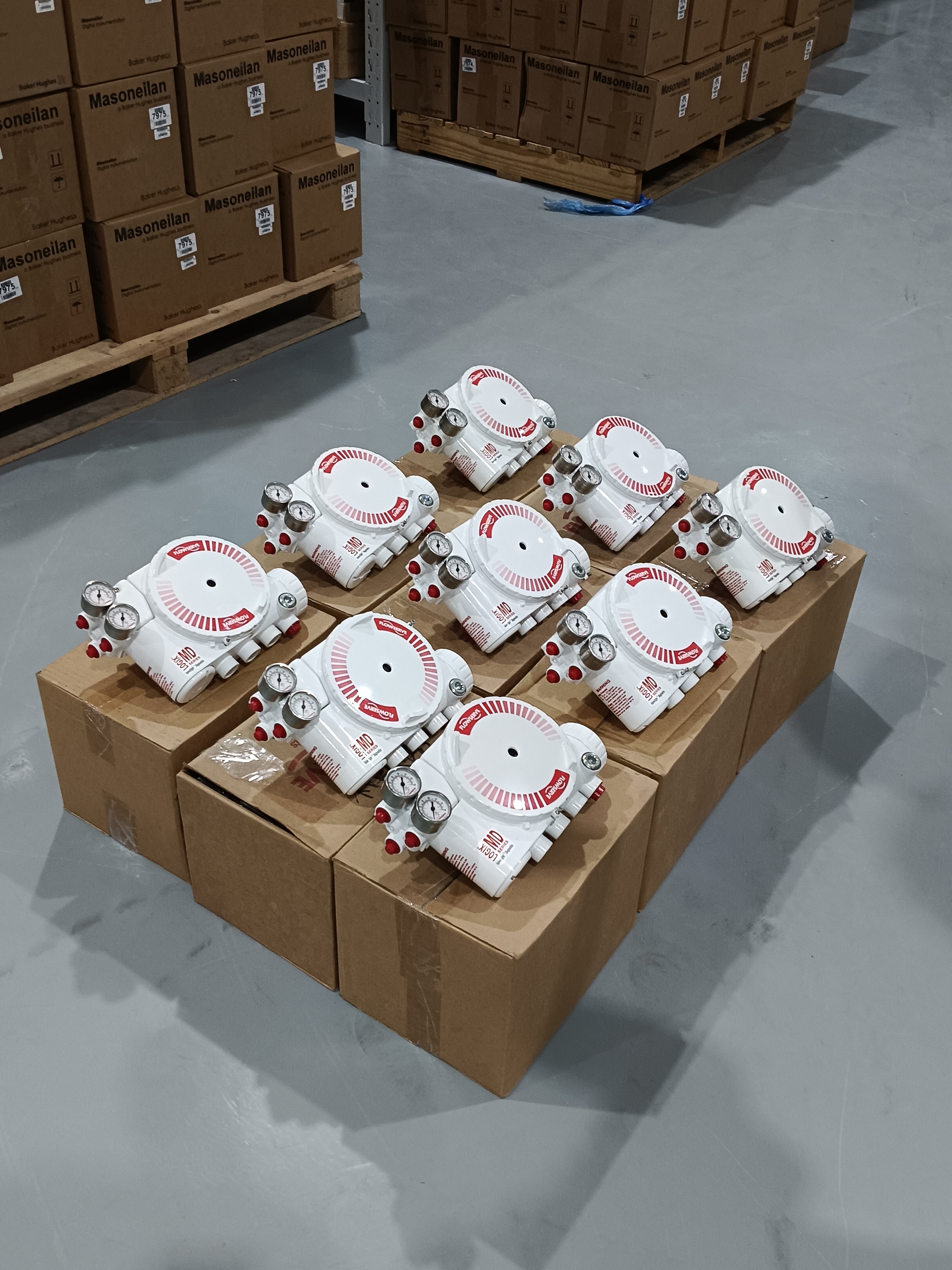

Flowserve Logix 3200MD Patlama Kanıtlı Valf Pozisyoner

Ürün Genel Bakışı

Flowserve Logix 3200MD Dijital Valf Pozisyonlayıcı, özellikle patlamaya dayanıklı ve tehlikeli alan uygulamaları için pnömatik kontrol valfleri için hassas konumlandırma ve ayar performansı sunmak üzere tasarlanmış "akıllı" HART iletişimli bir cihazdır. İki telli 4-20 mA DC kontrol sinyalini alır ve bunu valf aktüatörünü sürmek için orantılı bir pnömatik çıkışa dönüştürür, hem tek etkili hem de çift etkili konfigürasyonları ve doğrusal ve döner valf tiplerini destekler. 3200MD, üstün performans ve güvenilirlik sağlamak için son teknoloji piezo teknolojisini kullanır ve daha hızlı yanıt süreleri ve daha sıkı kontrol sağlayan iki aşamalı bir kontrol tasarımına sahiptir. Çok değişken kazanç ayar algoritması, pozisyonlayıcının minimum aşım ile büyük adım değişiklikleri yapmasına olanak tanırken, çok küçük adım değişiklikleri için yüksek yanıt çözünürlüğü elde eder. Otomatik ayar prosedürü, aktüatörün döngülere yanıtını ölçer ve optimum kazanç değerlerini seçer ve bir kazanç seçici, kullanıcının hesaplanan kazancı gerektiği gibi artırmasına veya azaltmasına olanak tanır. Basit bir DIP anahtar yapılandırması, ayar modu ve diğer yaygın ayarlarda ayarlamalar yapılmasına olanak tanırken, daha karmaşık özel ayarlar bir HART el terminali veya ValveSight yazılımı kullanılarak değiştirilebilir. Pozisyonlayıcı, sürekli veri iletimi için burst modu ile HART 5, 6 ve 7 iletişimini destekler.3200MD döngüden güç aldığı için mevcut kontrol cihazları ve elektrik bariyerleri ile uyumludur.

Muhafaza alüminyumdan yapılmıştır, isteğe bağlı paslanmaz çelik muhafaza mevcuttur ve zorlu ortamlara dayanacak şekilde tasarlanmıştır. Çalışma sıcaklığı aralığı -52°C ila +85°C (-62°F ila +185°F) arasındadır.Logix 3200MD için patlamaya dayanıklı muhafaza Sınıf I Bölüm 1 Gruplar B-D, Ex d IIB+H2 ve AEx d IIB+H2 olarak derecelendirilmiştir, dahili güvenli derecelendirme ise Sınıf I, Bölüm 1, Gruplar A-G, Ex ia IIC ve AEx ia IIC'dir. Tutuşmayan derecelendirme Sınıf I Bölüm 2 A-D, Ex nA'dır ve pozisyonlayıcı SIL 2 uyumludur.Pozisyonlayıcı, valf, aktüatör ve pozisyonlayıcının potansiyel arızalarını önceden uyaran 100'den fazla yardımcı uyarı alarmı ile donatılmıştır ve ValveSight DTM yazılımı ile kullanıldığında, sorunları ve potansiyel sorunları hızlı bir şekilde teşhis etmek için birçok teşhis aracı mevcuttur.Tipik endüstriler arasında petrol ve gaz, kimyasal işleme, rafineri, enerji üretimi, su ve atık su arıtma ve kağıt hamuru ve kağıt bulunur. Kompakt modüler tasarım, yerel yapılandırma, dijital iletişim ve güçlü teşhis yeteneğinin birleşimi, 3200MD'yi valf otomasyonu ve tesis verimliliği için güvenilir bir seçim haline getirir.

Teknik Özellikler

Uygulama Endüstrisi

1. Petrol ve gaz işleme

2. Kimya ve petrokimya tesisleri

3. Enerji üretimi

4. Su ve atık su arıtma

5. Kağıt hamuru ve kağıt fabrikaları

6. Rafineri ve boru hattı basınç regülasyonu

7. Farmasötik üretim

8. Madencilik ve metal işleme

Bu endüstriler, üretim verimliliğini ve güvenliğini sürdürmek için doğru valf konumlandırması, güvenilir iletişim ve güçlü teşhis yeteneği gerektirir. 3200MD, yüksek hava kapasitesi ve düşük hava tüketiminin önemli olduğu uygulamalar için özellikle uygundur, örneğin endüstriyel valflerde otomatik akış ve basınç kontrolü, petrol ve gaz upstream ve midstream valf otomasyonu, kimya ve petrokimya parti ve sürekli prosesler, enerji santrallerinde buhar ve yardımcı sistemler ve rafineri ve boru hattı basınç regülasyonu. Piezo teknolojisi, iç döngü geri besleme prosedürleri ile birleştiğinde, minimum hava tüketimi ile yüksek performanslı kontrol sağlar. Patlamaya dayanıklı muhafaza, yanıcı gazların veya tozların bulunabileceği tehlikeli alanlara kurulum için uygun olmasını sağlar.HART iletişimi ve ValveSight yazılımı ile operatörler, tehlikeli alanlara girmeden valf durumu verilerine ve teşhis uyarılarına erişebilir, güvenliği artırabilir ve tahmine dayalı bakımı sağlayabilir.

Yaygın Sorunlar

1. Pozisyonlayıcı analog komutlara yanıt vermiyor – 4-20 mA döngüsünü süreklilik açısından kontrol edin, kaynağın en az 3.9 mA sağlayabildiğini doğrulayın ve terminal voltajının 20 mA'da gerekli 10.0 VDC uyumluluk voltajını karşıladığını onaylayın.

2. Valf, ayar noktası değişikliği ile hareket etmiyor – pnömatik bağlantıları ve besleme basıncını doğrulayın; cihaza doğru giriş sinyalinin ulaştığını ve kalibrasyonun tamamlandığını onaylayın.

3. Yerel durum LED'i çalışmıyor – güç kaynağını kontrol edin ve terminal bağlantılarının güvenli olduğunu doğrulayın.

4. Otomatik Ayar tamamlanamıyor – aktüatör seyahatini, besleme basıncını ve manyetik geri beslemenin doğru konumlandırıldığını kontrol edin; mekanik bir takılma olmadığından emin olun.

5. Konum geri beslemesi yanlış – analog çıkış kartı yapılandırmasını (varsa) doğrulayın ve pozisyonlayıcıyı yerel arayüzü veya ValveSight yazılımını kullanarak yeniden kalibre edin.

6. Hava sızıntıları veya basınç düşüşü – hava besleme bağlantılarını, röleyi ve aktüatör borularını sızıntılar açısından inceleyin; besleme basıncının 2.1 bar (30 PSI) ile 10.3 bar (150 PSI) arasında olduğunu ve hava kalitesinin ISA 7.0.01'i karşıladığını doğrulayın.

7. Valf takılı veya solenoid takılı – valf tertibatı sürtünmesini, aktüatör yay sorunlarını veya mil sorunlarını belirlemek için ValveSight aracılığıyla teşhis testleri çalıştırın.

8. Aşırı valf tertibatı sürtünmesi – teşhis sürtünme analizi yapın ve temel çizgiyle karşılaştırın; conta ve mil durumunu inceleyin.

9. Muhafazaya nem girişi – kapak contalarını, kablo rakorlarını ve terminal kutusunu inceleyin; patlamaya dayanıklı ve çevresel sızdırmazlık bütünlüğünü doğrulayın.

10. HART iletişimi aralıklı – döngü kablolamasını, ekranlamayı, sonlandırmayı ve HART cihaz adresini kontrol edin; kontrol sistemiyle DTM entegrasyonunu doğrulayın.

Değiştirme Modelleri

1. Flowserve Logix 3200MD+

2. Flowserve Logix 520MD

3. Flowserve Logix 3800MD

4. Flowserve Logix 510+

5. Fisher DVC6200

6. Fisher DVC2000

7. Neles ND9000 Serisi

8. Samson TROVIS 3730 Serisi

9. Masoneilan SVI II AP

10. Foxboro SRD911

Seçim notu: modelleri değiştirmeden önce montaj flanşı uyumluluğunu, aktüatör seyahat aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve muhafaza korumasını doğrulayın. 3200MD, tek etkili veya çift etkili pnömatik aktüatörler için tasarlanmıştır ve özellikle standart 520MD'nin kullanılamayacağı patlamaya dayanıklı ve tehlikeli alan uygulamaları için tasarlanmıştır.
