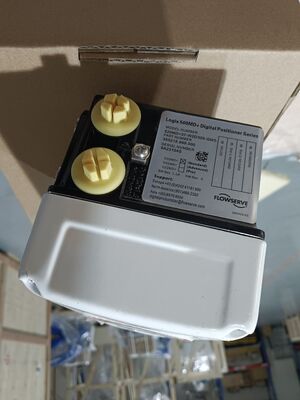

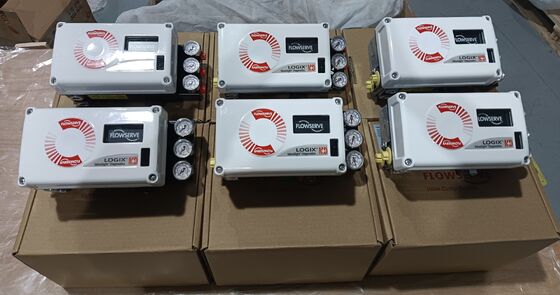

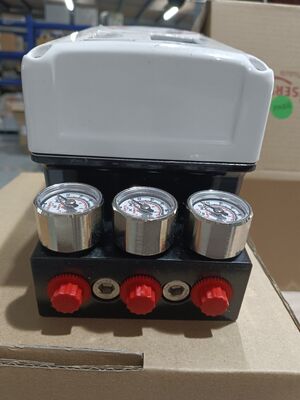

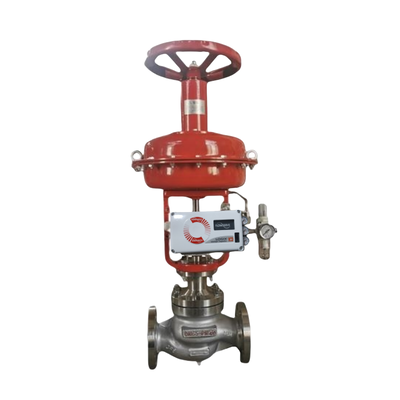

Pnömatik Kontrol Valf Kontrolörü için Alüminyum Alaşım Evi ile HART İletişim Dijital Valf Konumlandırıcı

Ürün Genel Görünümü

Flowserve Logix 520MD Dijital Valf Konumlandırıcısı, pnevmatik kontrol valfleri için doğru ve istikrarlı konumlandırma sağlamak için tasarlanmış akıllı, HART ile iletişim kuran bir araçtır.İki telli 4-20 mA DC komut sinyalini kabul eder ve aktüatörü tahrik eden orantılı bir pnömatik çıkış üretir520MD, hızlı tepki, sıkı kapatma, hızlı kontrol yapısı ve gelişmiş piezo teknolojisini kullanır.ve minimum aşmaÇok değişkenli kazanç ayarlama algoritması, konumlandırıcının çok küçük ayar ayarlarını yüksek hassasiyetle çözürken büyük adım değişikliklerini sorunsuz bir şekilde ele almasını sağlar.Otomatik bir ayarlama rutini aktüatör davranışını ölçer ve optimal kazanç değerlerini seçerHART 5, 6 ve 7 iletişimleri 4-20 mA döngüsü üzerinden desteklenir, durum, yapılandırma,ve teşhis bilgileri520MD döngüyle çalıştırıldığı ve 3,6 mA kadar az bir güçte çalıştığı için, mevcut denetleyiciler ve elektrik engelleri ile çalışır.

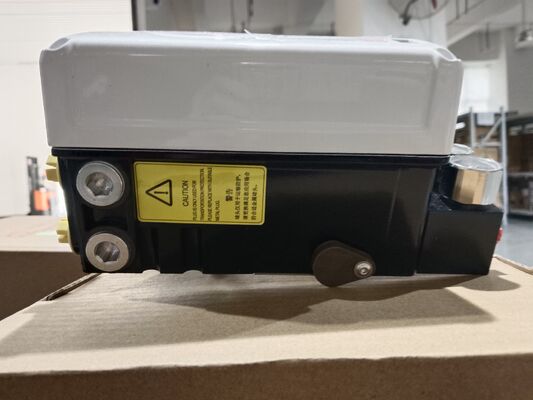

Ev alüminyumdan yapılmıştır ve -52 ° C'den +85 ° C'ye (-62 ° F'den +185 ° F'ye) kadar bir çalışma sıcaklığı aralığı ile zorlu endüstriyel ortamlar için tasarlanmıştır.130'dan fazla uyarı alarmı potansiyel valfleri belirlemeye yardımcı olurValveSight DTM yazılımı ile birleştirildiğinde,520MD hızlı sorun giderme ve öngörüsel bakım için güçlü teşhis araçları sağlar. İçsel olarak güvenli sınıf 1 Bölüm 1 Gruplar A-D ve Yangın çıkarmayan sınıf 1 Bölüm 2 Gruplar A-D olarak sınıflandırılmıştır, bu da tehlikeli alanlarda kurulum için uygundur.ABD, ve Kanada onayları. Tipik endüstriler arasında petrol ve gaz, kimyasal işleme, rafinere, enerji üretimi, su ve atık su arıtma ve pulp ve kağıt vardır.Yerel yapılandırma seçenekleri, dijital iletişim ve teşhis yeteneği, 520MD'yi valf otomasyonu ve tesis verimliliği için güvenilir bir seçim haline getiriyor.

Teknik özellikler

Uygulama Endüstrisi

1. Petrol ve gaz işleme

2. Kimya ve petrokimya tesisleri

3. Elektrik üretimi

4. Su ve atık su arıtma

5. Morluk ve kağıt fabrikaları

6. Rafinasyon ve boru hattı basıncı düzenlemesi

7. İlaç üretimi

8. Madencilik ve metal işleme

Bu endüstriler, üretim verimliliğini ve güvenliğini korumak için doğru valf konumlandırması, güvenilir iletişim ve güçlü teşhis yeteneği gerektirir.520MD, yüksek hava kapasitesinin ve düşük hava tüketiminin önemli olduğu uygulamalar için özellikle uygundur, örneğin endüstriyel valflerdeki otomatik akış ve basınç kontrolü, petrol ve gaz ötesinde ve ortasında valf otomasyonu, kimyasal ve petrokimyasal seri ve sürekli süreçler,Elektrik santrallerindeki buhar ve hizmet sistemleriPiezo teknolojisi, iç döngü geri bildirimi ile birleştiğinde, minimum hava tüketimi ile yüksek performanslı bir kontrol sağlar.HART iletişim ve ValveSight yazılımı ile, operatörler tehlikeli alanlara girmeden valf durum verilerine ve teşhis uyarılarına erişebilir, güvenliği artırabilir ve öngörüsel bakımı mümkün kılar.

Genel Sorunlar

1. Konumlandırıcı analog komutlara yanıt vermiyor. 4-20 mA döngüsünün sürekliliğini kontrol edin, kaynağın en az 3,6 mA besleyebileceğini kontrol edin.ve terminal voltajının gerekli uyumlu voltajı karşıladığını doğrula.

2. Valf ayar noktası değişikliği ile çarpmaz ️ pnevmatik bağlantıları ve besleme basıncını doğrulayın; doğru giriş sinyalinin aygıta ulaştığını ve kalibrasyonun tamamlandığını doğrulayın.

3. Yerel durum LED'i çalışmıyor. Güç kaynağını kontrol edin ve terminal bağlantılarının güvenli olup olmadığını kontrol edin.

4. Hızlı-Cal tamamlayamaz kontrol etmen yolculuğu, besleme basıncı ve manyetik geri bildirim konumu; mekanik bağlanma olmadığını kontrol edin.

5. Pozisyon geri bildirimi hatalı verifiye katı durum anahtarı çalıştırma noktaları ve yerel arayüz veya ValveSight yazılımı kullanarak konumlandırıcı yeniden kalibre.

6. Hava sızıntıları veya basınç düşüşü

7. Valf sıkışmış veya solenoid sıkışmış ️ ValveSight aracılığıyla valf montajının sürtünmesini, aktüatör yay sorunlarını veya şaft sorunlarını belirlemek için teşhis testleri çalıştırın.

8. Aşırı valf montaj sürtünmesi ️ tanısal sürtünme analizi yapın ve başlangıç seviyesine karşı karşılaştırın; paketleme ve gövdenin durumunu kontrol edin.

9. Mekanın içine giren nem ️ kapak mühürlerini, kablo bezlerini ve terminal kutusunu kontrol edin; IP66 / NEMA 4X bütünlüğünü doğrulayın.

10. HART iletişim aralıklı ️ döngü kablolama, kalkanlama, sonlandırma ve HART cihazı adresini kontrol edin; DTM'nin kontrol sistemiyle entegrasyonunu doğrulayın.

Değiştirme Modelleri

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 Serisi

7. Samson TROVIS 3730 Serisi

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC Serisi

Seçim notu: modellerin değiştirilmesinden önce montaj flens uyumluluğunu, aktüatör yolculuk aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve kabın korumasını doğrulayın.520MD tek eylemli veya çift eylemli pnevmatik aktüatörler için tasarlanmıştır ve diğer Logix 500 serisi modelleri ile ortak bir ev ve aktüatör sistemini paylaşır., çoğu seçmeli aksesuarın tüm ailede kullanılmasına izin verir.
