Pnömatik Valf Pozisyoner Kontrolü için Yerel Arayüz ve Manyetik Algılama ile HART İletişim Digital Valf Pozisyoner

Ürün Genel Bakışı

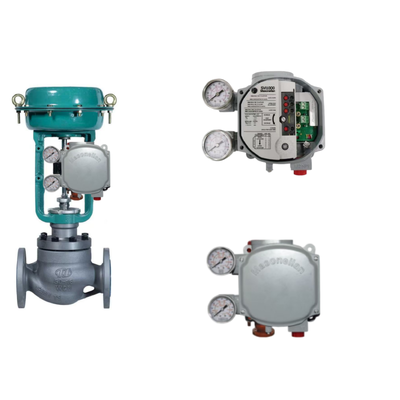

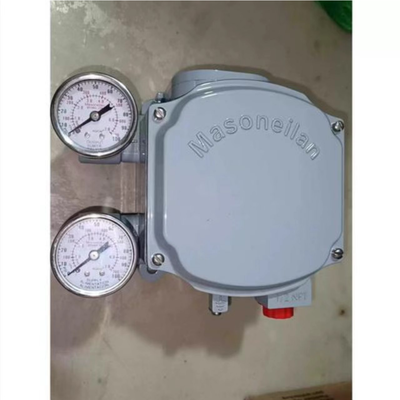

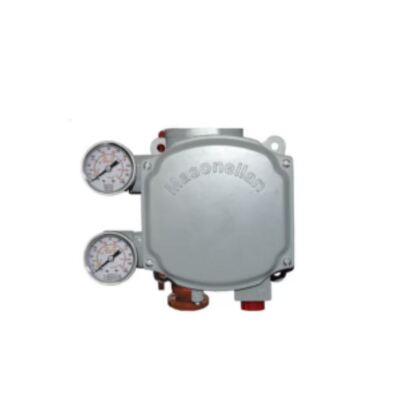

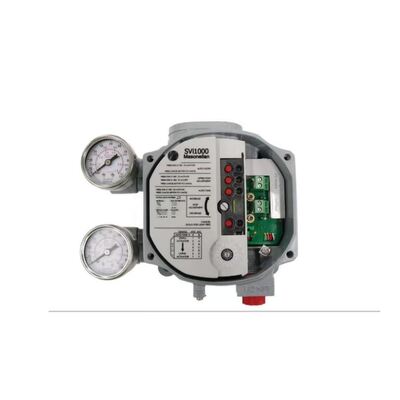

Masoneilan SVI1000 Dijital Valf Konumlandırıcı, tek etkili pnömatik kontrol valfleri için tasarlanmış kompakt, döngüden güç alan, HART iletişimli bir cihazdır. 4-20 mA DC kontrol sinyalini alır ve bunu orantılı bir pnömatik çıkışa dönüştürerek valf aktüatörünü sürer, sürekli ve parti proses kontrolü için doğru ve duyarlı valf konumlandırması sağlar. SVI1000, mekanik aşınmayı ortadan kaldıran ve NAMUR, IEC 60534-6-1 veya IEC 60534-6-2 montaj yeteneklerine sahip herhangi bir aktüatöre kurulumu basitleştiren kanıtlanmış temassız manyetik konum algılama teknolojisini kullanır. "Bir düğme = bir fonksiyon" işlemine sahip kullanıcı dostu yerel arayüzü, hızlı kurulum ve kalibrasyon sağlar, çoğu kontrol valfi beş dakikadan kısa sürede kullanıma hazır hale gelir. Cihaz, valf durumu verilerine ve teşhis uyarılarına uzaktan erişim sağlayan, alan seçilebilir HART revizyon 5 veya revizyon 7 iletişimini destekler. Dahili katı hal anahtarları, ek donanım gerektirmeden valf konumu geri bildirimi sağlar. Otomatik ayarlama fonksiyonu, farklı aktüatör türlerinde tutarlı performans sağlayarak optimum valf konumu kontrol parametrelerini belirler. SVI1000 döngüden güç aldığı ve harici güç gerektirmediği için kurulum basitleştirilir ve kablolama maliyetleri azaltılır.

Muhafaza, epoksi astar üzerine gri poliüretan kaplamalı düşük bakırlı alüminyumdan yapılmıştır ve toz, su girişi ve aşındırıcı atmosferlere karşı IP66 ve NEMA 4X koruması sağlar. Çalışma sıcaklığı aralığı -40 ila +85°C (-40 ila +185°F), %10 ila %95 bağıl nem, yoğuşmasızdır. Besleme basıncı aralığı 20 ila 100 psi (1,4 ila 7 bar) olup, hava beslemesi ISA S7.3'e göre kuru, 5 mikron filtrelenmiş hava olmalıdır. SVI1000, tehlikeli alanlarda kullanım için içsel olarak güvenli ve kıvılcımsız (enerji sınırlı) onaylarla birlikte ATEX, FM, IEC, CSA ve CE dahil olmak üzere kapsamlı bir sertifika portföyü taşır. Enerji üretimi, rafineri, petrokimya, orta ve upstream petrol ve gaz, su arıtma ve genel endüstriyel proses kontrolünde yaygın olarak kullanılır. Temassız seyahat sensörü, doğru konumlandırma ve bakım gerektirmeyen çalışma sağlar ve konumlandırıcı, HART eDDL ve FDT-DTM teknolojileri aracılığıyla önde gelen kontrol sistemleriyle entegre edilebilir. Kompakt boyut, yerel yapılandırma, dijital iletişim ve düşük bakım gereksinimlerinin birleşimi, SVI1000'i valf otomasyonu ve tesis verimliliği için pratik ve güvenilir bir seçim haline getirir.

Teknik Özellikler

Uygulama Endüstrisi

1. Enerji üretimi

2. Petrol ve gaz rafinerisi

3. Petrokimya işleme

4. Orta ve upstream petrol ve gaz

5. Su ve atık su arıtma

6. Kimyasal işleme

7. Kağıt hamuru ve kağıt fabrikaları

8. Genel endüstriyel proses kontrolü

Bu endüstriler, üretim verimliliğini ve güvenliğini sürdürmek için doğru valf konumlandırması, güvenilir iletişim ve düşük bakım gerektiren operasyonlar gerektirir. SVI1000, özellikle kompakt boyut, basit yerel yapılandırma ve hızlı devreye alma gibi uygulamalar için uygundur, örneğin şasiye monte edilmiş paketler ve eski elektro-pnömatik konumlandırıcıların yenilenmesi. Temassız manyetik geri bildirim sistemi, montaj karmaşıklığını azaltır ve NAMUR montajlı tek etkili pnömatik aktüatörler için idealdir. HART iletişimi ile operatörler, tehlikeli alanlara girmeden valf durumu verilerine ve teşhis uyarılarına erişebilir, güvenliği artırır ve tehlikeli ortamlara maruz kalmayı azaltır.

Yaygın Sorunlar

1. Konumlandırıcı giriş sinyaline yanıt vermiyor – 4-20 mA döngüsünü süreklilik açısından kontrol edin, kaynağın 20 mA sağlayabildiğini doğrulayın ve terminal voltajının 20 mA'de en az 9 VDC olduğunu onaylayın.

2. Valf, ayar noktası değişikliğiyle hareket etmiyor – pnömatik bağlantıları ve besleme basıncını doğrulayın; cihazın doğru giriş sinyalini aldığını onaylayın.

3. Yerel LED ekran çalışmıyor – güç kaynağını kontrol edin ve terminal bağlantılarının güvenli olduğunu doğrulayın.

4. Otomatik ayarlama tamamlanamıyor – aktüatör seyahatini, besleme basıncını ve manyetik geri bildirimin doğru konumlandırıldığını kontrol edin; mekanik bir takılma olmadığından emin olun.

5. Konum geri bildirimi yanlış – katı hal anahtar aktivasyon noktalarını doğrulayın ve konumlandırıcıyı yerel arayüzü kullanarak yeniden kalibre edin.

6. Hava sızıntısı veya basınç düşüşü – hava besleme bağlantılarını, röleyi ve aktüatör borularını sızıntı açısından inceleyin; besleme basıncının yeterli ve temiz olduğunu doğrulayın.

7. Valf sıkışmış veya solenoid sıkışmış – valf tertibatı sürtünmesini, aktüatör yay sorunlarını veya mil sorunlarını belirlemek için teşhis testleri çalıştırın.

8. Aşırı valf tertibatı sürtünmesi – teşhis sürtünme analizini gerçekleştirin ve temel değerle karşılaştırın; ambalaj ve mil durumunu inceleyin.

9. Muhafazaya nem girişi – kapak contalarını, kablo rakorlarını ve terminal kutusunu inceleyin; IP66 / NEMA 4X bütünlüğünü doğrulayın.

10. HART iletişimi aralıklı – döngü kablolamasını, ekranlamayı, sonlandırmayı ve HART cihaz adresini kontrol edin.

Değiştirme Modelleri

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000 Serisi

7. Samson TROVIS 3730 Serisi

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC Serisi

Seçim notu: modelleri değiştirmeden önce montaj flanşı uyumluluğunu, aktüatör seyahat aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve muhafaza korumasını doğrulayın. SVI1000, tek etkili pnömatik aktüatörler için tasarlanmıştır ve eski elektro-pnömatik konumlandırıcıların doğrudan bir ikamesi olarak hizmet edebilir.
