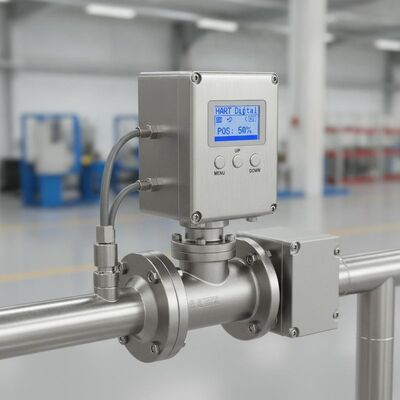

Paslanmaz Çelik Muhafazalı Valf Pozisyonlayıcı Fabrika Ön Montajlı Paket ile HART İletişim Dijital Valf Pozisyonlayıcı

Ürün Genel Bakışı

Fisher DVC6200 Dijital Valf Pozisyonlayıcı Paketi, proses tesislerinde doğru ve tekrarlanabilir performans için üretilmiş, tamamen fabrika önceden monte edilmiş ve test edilmiş bir valf kontrol çözümüdür. Dijital valf pozisyonlayıcıyı, montaj donanımını, terminal bağlantılarını ve kalibrasyon doğrulamalı ayarları tek bir koordineli ünite olarak paketler, böylece kullanıcıların pozisyonlayıcıları, aktüatörleri ve geri besleme cihazlarını ayrı ayrı tedarik etmelerine ve eşleştirmelerine gerek kalmaz. DVC6200, 4-20 mA DC analog giriş sinyali alır ve bunu valf aktüatörünü yüksek hassasiyetle çalıştıran bir pnömatik çıkış basıncına dönüştürür. HART 5 veya HART 7 iletişimi, döngünün herhangi bir noktasından valf durumu verilerine uzaktan erişim sağlar, bu da görünürlüğü artırır ve tehlikeli alanlara girme ihtiyacını azaltır. Yüksek performanslı, bağlantısız geri besleme sistemi, valf mili ile pozisyonlayıcı arasındaki fiziksel teması ortadan kaldırır, böylece aşınan parça kalmaz ve grubun çevrim ömrü en üst düzeye çıkarılır. Cihaz, 6,35 mm ila 606 mm hareketli sürgülü milli lineer aktüatörler ve 45° ila 180° çeyrek tur döner aktüatörlerle çalışır, ayrıca daraltma kontrolünü ve açma/kapama kontrolünü destekler. Pozisyon geri beslemesi, sipariş edilen yapılandırmaya bağlı olarak entegre bir 4-20 mA verici veya ayrık bir anahtar aracılığıyla mevcuttur. Paket fabrika kalibrasyonu ve testinden geçtiği için, kullanıcılar kablolama hatalarını azaltan ve başlatma süresini kısaltan koordineli bir çözüm alırlar.

Muhafaza, toz, su girişi ve aşındırıcı atmosferlere karşı dayanıklı Tip 4X ve IP66 koruması ile zorlu endüstriyel ortamlar için tasarlanmıştır. Standart ortam sıcaklığı aralığı -40 ila +85°C'dir ve aşırı sıcaklık seçeneği, florosilikon elastomerler belirtildiğinde çalışmayı -52°C'ye kadar uzatır. Besleme basıncı, aktüatör gereksiniminin minimum 0,3 bar üzerinde bir minimumdan maksimum 10,0 bar (145 psig) değerine kadar değişebilir ve düşük kaçaklı röle ile sabit durum hava tüketimi, 1,4 bar besleme basıncında saatte 0,056 Nm³'ten azdır. DVC6200, CSA, FM, ATEX, IECEx ve Lloyd's Register, Bureau Veritas, DNV ve ABS'den denizcilik onayları dahil olmak üzere kapsamlı bir sertifika portföyüne sahiptir. Hava, doğal gaz ve azot gibi besleme ortamlarını destekler ve petrol ve gaz, kimyasal işleme, enerji üretimi, su arıtma, kağıt hamuru ve kağıt, madencilik, gıda ve içecek ve ilaç endüstrilerinde yaygın olarak kullanılır. Dijital iletişimin, kendi kendine teşhis yeteneğinin, sızdırmaz yapının ve esnek montajın birleşimi, bu paketi uzun vadeli valf otomasyonu ve düşük bakım gerektiren tesis işletimi için güvenilir bir seçim haline getirir.

Teknik Özellikler

Uygulama Endüstrisi

1. Petrol ve gaz işleme

2. Kimya ve petrokimya tesisleri

3. Enerji üretimi ve kombine çevrim santralleri

4. Su ve atık su arıtma

5. Kağıt hamuru ve kağıt fabrikaları

6. Madencilik ve metal işleme

7. Gıda ve içecek üretimi

8. İlaç üretimi

Bu endüstriler hassas valf kontrolü, güvenilir uzaktan iletişim ve çevrimiçi teşhis yeteneği gerektirir. DVC6200, özellikle sıvı amonyak servisi, jeneratör yağlama yağı soğutma suyu sistemleri ve valf güvenilirliğinin doğrudan üretim çalışma süresini etkilediği gaz işleme tesisleri için uygundur. Paslanmaz çelik gövde seçeneği, kimya tesislerinde, kağıt hamuru ve kağıt fabrikalarında ve açık deniz petrol ve gaz tesislerinde yaygın olarak bulunan aşındırıcı atmosferlere dayanır. HART iletişimi ile operatörler, tehlikeli alanlara girmeden valf durumu verilerine erişebilir, güvenliği artırır ve tehlikeli ortamlara maruz kalmayı azaltır.

Yaygın Sorunlar

1. Cihaz iletişim kurmuyor – cihaz terminallerindeki güç kaynağını kontrol edin ve analog kontrol için 9,5 VDC veya HART iletişimi için 10 VDC minimum voltaj gereksiniminin karşılandığını doğrulayın.

2. Ayar noktası değişikliği ile valf 0'dan %100'e hareket etmiyor – pnömatik bağlantıları ve besleme basıncını doğrulayın; Özellik Seçimi'nde doğru çıkış bloğunun (AO veya DO) yapılandırıldığını onaylayın.

3. Transdüser bloğu ayar noktası AO bloğundan güncellenmiyor – transdüser bloğu modunu Otomatik olarak değiştirin ve AO bloğunun aktif olduğunu onaylayın.

4. Analog giriş okuması gerçek akımla eşleşmiyor – terminal voltajını, kablo polaritesini ve döngü direncini kontrol edin.

5. Valf takılı veya solenoid takılı – valf grubu sürtünmesini, kırık aktüatör yayını veya kırık valf/aktüatör milini belirlemek için ValfLink teşhis testlerini çalıştırın.

6. Düşük veya yüksek hava beslemesi veya basınç düşüşü – hava besleme regülatörünü inceleyin, aktüatör diyaframındaki veya borularındaki harici hava kaçaklarını kontrol edin ve besleme basıncının aktüatör maksimum gereksiniminin en az 0,3 bar üzerinde olduğunu doğrulayın.

7. Aşırı valf grubu sürtünmesi – sürtünmeyi ölçmek ve temel değerle karşılaştırmak için teşhis testleri yapın; conta ve mil durumunu inceleyin.

8. Pozisyon geri beslemesi yanlış – entegre 4-20 mA pozisyon vericisini yeniden kalibre edin veya limit anahtar aktivasyonunu doğrulayın.

9. Terminal kutusuna nem girişi – muhafaza contalarını, kablo rakorlarını ve kapak cıvatalarını inceleyin; IP66 bütünlüğünü doğrulayın.

10. HART döngüsünde iletişim kesintisi – döngü kablolamasını, ekranlamayı, sonlandırmayı ve HART cihaz adresini kontrol edin.

Değiştirme Modelleri

1. Fisher DVC6200 HC (Yüksek Kapasiteli)

2. Fisher DVC6200 SIS (Güvenlik Enstrümantasyon Sistemi)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (FOUNDATION Fieldbus)

5. Fisher DVC2000 Dijital Valf Pozisyonlayıcı

6. Neles ND9000 Serisi (ND9103 / ND9106 / ND9203 / ND9206)

7. Samson TROVIS 3730 Serisi (3730-1/2/3/4)

8. Samson 3725 / 4763

9. Masoneilan SVI II Serisi (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Seçim notu: modelleri değiştirmeden önce montaj flanşı uyumluluğunu, aktüatör hareket aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve muhafaza korumasını doğrulayın. DVC6200, çoğu Fisher ve Fisher olmayan pnömatik aktüatörlere kolayca monte edilebilir şekilde tasarlanmıştır ve modüler tasarım, kritik çalışma bileşenlerinin saha kablolamasını veya pnömatik boruları çıkarmadan değiştirilmesine olanak tanır.
