HART 5 / HART 7 Dijital Valf Konumlandırıcı IP66 ve Süreç Kontrolü İçin 4-20 mA Girişli

Ürün Genel Bakışı

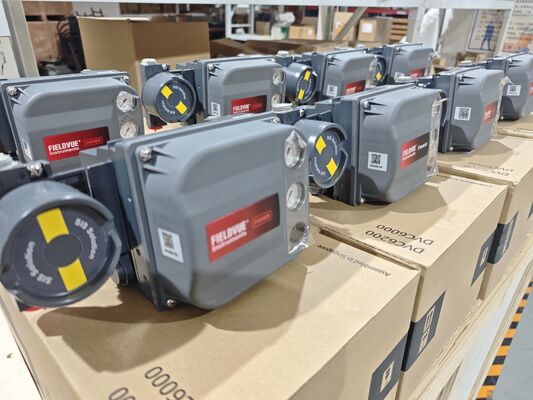

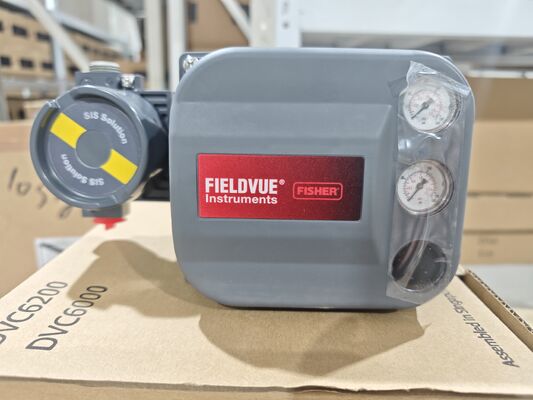

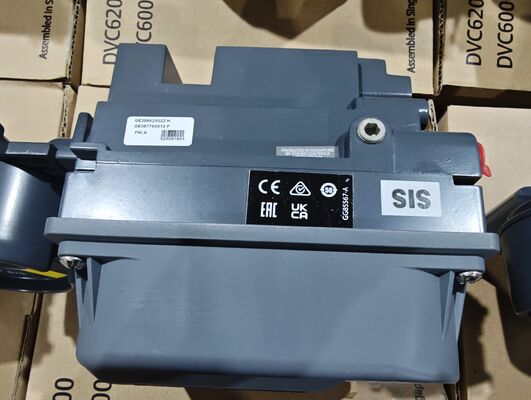

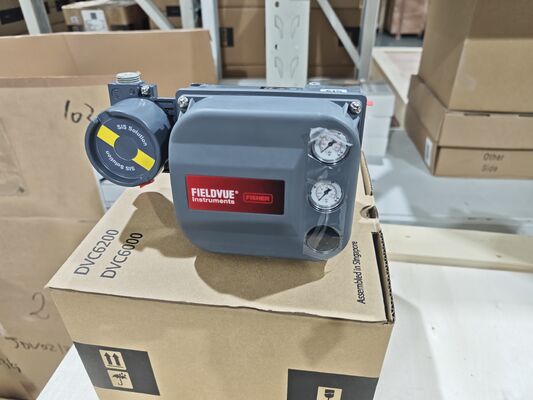

Fisher DVC6200 Dijital Valf Pozisyonlayıcı Paketi, proses endüstrilerinde hassas valf kontrolü için tamamen fabrika önceden monte edilmiş ve önceden test edilmiş bir çözüm olarak sunulmaktadır. Dijital valf pozisyonlayıcıyı, montaj donanımını, terminal bağlantılarını ve kalibrasyon doğrulamalı ayarları tek bir eksiksiz pakette birleştirerek saha devreye alma süresini önemli ölçüde azaltır ve pozisyonlayıcı, aktüatör ve geri besleme bileşenlerini ayrı ayrı eşleştirme ihtiyacını ortadan kaldırır. DVC6200, 4-20 mA DC analog giriş sinyalini aktüatörü çalıştırmak için pnömatik bir çıkış basıncına dönüştürür ve döngünün herhangi bir noktasından valf durumu verilerine uzaktan erişim sağlamak için HART 5 veya HART 7 iletişim protokolünü kullanır. Yüksek performanslı, bağlantısız geri besleme sistemi, valf gövdesi ile pozisyonlayıcı arasında fiziksel teması ortadan kaldırır, bu da aşınan parça olmadığı ve grubun çevrim ömrünün en üst düzeye çıkarıldığı anlamına gelir. Pozisyonlayıcı, hem kısma kontrolü hem de açma/kapama kontrol modlarını destekler ve 6,35 mm ile 606 mm arasındaki derecelendirilmiş hareket mesafesine sahip kayar gövdeli lineer aktüatörlerin yanı sıra 45° ile 180° arasındaki derecelendirilmiş hareket mesafesine sahip çeyrek tur döner aktüatörlerle uyumludur. Cihaz, yapılandırmaya bağlı olarak entegre bir 4-20 mA konum vericisi veya ayrık bir anahtar aracılığıyla konum geri beslemesi de sağlar. Ünite fabrika kalibrasyonlu ve test edilmiş olarak geldiği için, kullanıcılar kablolama hatalarını azaltan ve başlatma süresini kısaltan koordineli bir pozisyonlayıcı paketi alırlar.

Muhafaza, toz, su girişi ve aşındırıcı atmosferlere dayanıklı Tip 4X ve IP66 koruma derecesi ile zorlu endüstriyel ortamlar için tasarlanmıştır. Çalışma ortam sıcaklığı aralığı -40 ila +85°C'dir, florosilikon elastomer kullanan cihazlar için -52°C'ye kadar aşırı sıcaklık seçeneği mevcuttur. Besleme basıncı, aktüatör gereksiniminin minimum 0,3 bar üzerinde bir önerilen minimumdan maksimum 10,0 bar'a (145 psig) kadar değişebilir ve düşük kaçaklı röle ile sabit durum hava tüketimi, 1,4 bar besleme basıncında saatte 0,056 Nm³'ten azdır. DVC6200, CSA, FM, ATEX, IECEx ve Lloyd's Register, Bureau Veritas, DNV ve ABS'den denizcilik onayları dahil olmak üzere kapsamlı bir sertifika setine sahiptir. Pozisyonlayıcı, besleme ortamı olarak hava, doğal gaz ve nitrojen'i destekler ve petrol ve gaz, kimyasal işleme, enerji üretimi, su arıtma, kağıt hamuru ve kağıt, madencilik, gıda ve içecek ve ilaç endüstrilerinde yaygın olarak kullanılır. Dijital iletişim, kendi kendine teşhis yeteneği, sızdırmaz yapı ve esnek montajın birleşimi, bu paketi uzun vadeli valf otomasyonu ve düşük bakım gerektiren tesis işletimi için güvenilir bir seçim haline getirir.

Teknik Özellikler

Model: DVC6200
Ürün Tipi: Dijital Valf Pozisyonlayıcı Paketi
Giriş Sinyali: 4-20 mA DC, nominal; bölünmüş aralık mevcut
İletişim Protokolü: HART 5 / HART 7
Minimum Voltaj: Analog kontrol için 9,5 VDC; HART iletişimi için 10 VDC
Maksimum Çıkış Basıncı: 145 psig (10,0 bar)
Besleme Ortamı: Hava / Doğal Gaz / Nitrojen
Hava Tüketimi: 1,4 bar (20 psig) besleme basıncında 0,056 Nm³/saat'ten az
Muhafaza Koruması: Tip 4X / IP66
Ortam Sıcaklığı: -40 ila +85°C (-40 ila +185°F)
Aşırı Sıcaklık Seçeneği: Florosilikon elastomerlerle -52 ila +85°C
Montaj Tipi: Entegre Montajlı
Montaj Standardı: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
Aktüatör Uyumluluğu: Kayar Gövdeli Lineer (6,35-606 mm hareket); Çeyrek Tur Döner (45°-180°)
Konum Geri Beslemesi: 4-20 mA entegre verici / ayrık anahtar
Teşhis: Evet, FIELDVUE Performans Teşhisi
Sertifikalar: CSA / FM / ATEX / IECEx / Denizcilik Onayları
Gövde Malzemesi: Alüminyum alaşımı (standart) / Paslanmaz çelik (isteğe bağlı)
Ağırlık: 3,5 kg / 7,7 lbs (alüminyum); 8,6 kg / 19 lbs (paslanmaz çelik)

Uygulama Endüstrisi

Petrol ve gaz işleme

Kimya ve petrokimya tesisleri

Enerji üretimi ve kombine çevrim santralleri

Su ve atık su arıtma

Kağıt hamuru ve kağıt fabrikaları

Madencilik ve metal işleme

Gıda ve içecek üretimi

İlaç üretimi

Bu endüstriler hassas valf kontrolü, güvenilir uzaktan iletişim ve çevrimiçi teşhis yeteneği gerektirir. DVC6200, özellikle sıvı amonyak servisi, jeneratör yağlama yağı soğutma suyu sistemleri ve valf güvenilirliğinin üretim çalışma süresini doğrudan etkilediği gaz işleme tesisleri ile ilgili uygulamalar için uygundur. Paslanmaz çelik gövde seçeneği, kimya tesislerinde, kağıt hamuru ve kağıt fabrikalarında ve açık deniz petrol ve gaz tesislerinde sıklıkla bulunan aşındırıcı atmosferlere dayanır. HART iletişimi ile operatörler, tehlikeli alanlara girmeden valf durumu verilerine erişebilir, güvenliği artırır ve tehlikeli ortamlara maruz kalmayı azaltır.

Yaygın Sorunlar

Cihaz iletişim kurmuyor – cihaz terminallerindeki güç kaynağını kontrol edin ve analog kontrol için 9,5 VDC veya HART iletişimi için 10 VDC minimum voltaj gereksiniminin karşılandığını doğrulayın.

Ayar noktası değişikliği ile valf 0'dan %100'e hareket etmiyor – pnömatik bağlantıları ve besleme basıncını doğrulayın; Özellik Seçimi'nde doğru çıkış bloğunun (AO veya DO) yapılandırıldığını onaylayın.

Transdüser bloğu ayar noktası AO bloğundan güncellenmiyor – transdüser bloğu modunu Otomatik olarak değiştirin ve AO bloğunun aktif olduğunu onaylayın.

Analog giriş okuması gerçek akımla eşleşmiyor – terminal voltajını, kablo polaritesini ve döngü direncini kontrol edin.

Valf takılı veya solenoid takılı – valf grubu sürtünmesini, kırık aktüatör yayını veya kırık valf/aktüatör milini belirlemek için ValveLink teşhis testlerini çalıştırın.

Düşük veya yüksek hava beslemesi veya basınç düşüşü – hava besleme regülatörünü inceleyin, aktüatör diyaframındaki veya borularındaki harici hava kaçaklarını kontrol edin ve besleme basıncının aktüatör maksimum gereksiniminin en az 0,3 bar üzerinde olduğunu doğrulayın.

Aşırı valf grubu sürtünmesi – sürtünmeyi ölçmek ve temel değere göre karşılaştırmak için teşhis testleri yapın; ambalaj ve mil durumunu inceleyin.

Konum geri beslemesi yanlış – entegre 4-20 mA konum vericisini yeniden kalibre edin veya limit anahtar aktivasyonunu doğrulayın.

Terminal kutusuna nem girişi – muhafaza contalarını, kablo rakorlarını ve kapak cıvatalarını inceleyin; IP66 bütünlüğünü doğrulayın.

HART döngüsünde iletişim kesintisi – döngü kablolamasını, ekranlamasını, sonlandırmasını ve HART cihaz adresini kontrol edin.

Değiştirme Modelleri

Fisher DVC6200 HC (Yüksek Kapasiteli)

Fisher DVC6200 SIS (Güvenlik Enstrümantasyon Sistemi)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Fisher DVC2000 Dijital Valf Pozisyonlayıcı

Neles ND9000 Serisi (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 Serisi (3730-1/2/3/4)

Samson 3725 / 4763

Masoneilan SVI II Serisi (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

Seçim notu: modelleri değiştirmeden önce montaj flanşı uyumluluğunu, aktüatör hareket aralığını, giriş sinyali türünü, iletişim protokolünü, besleme basıncını ve muhafaza korumasını doğrulayın. DVC6200, çoğu Fisher ve Fisher olmayan pnömatik aktüatörlere kolayca monte edilebilecek şekilde tasarlanmıştır ve modüler tasarım, kritik çalışma bileşenlerinin saha kablolaması veya pnömatik boru hattı çıkarılmadan değiştirilmesine olanak tanır.
