Ürün Genel Bakışı

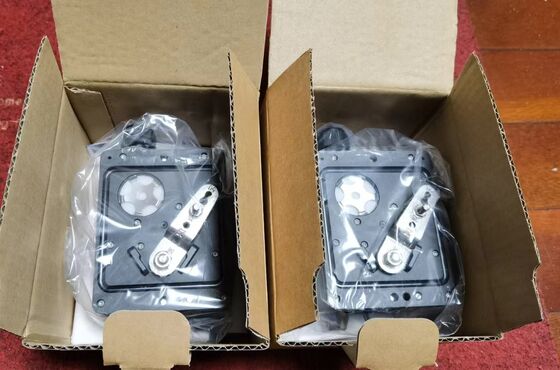

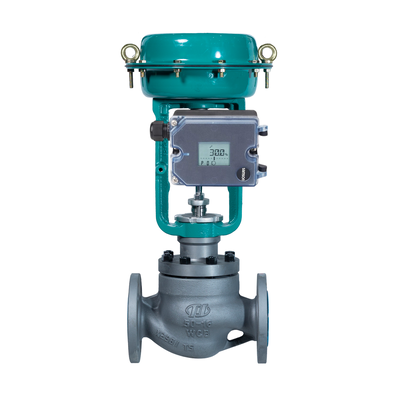

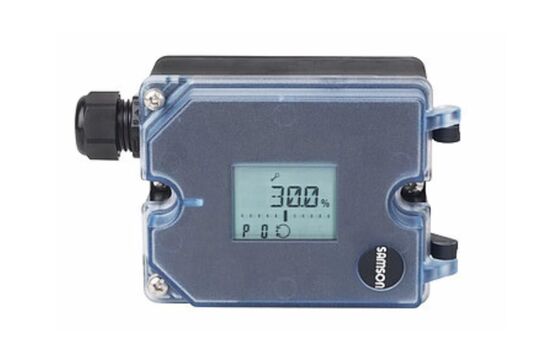

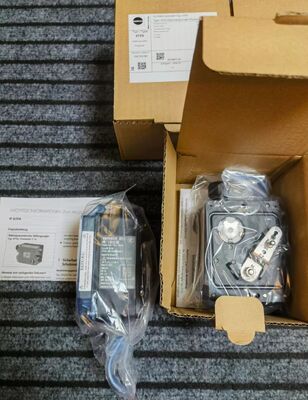

Samson 3725, pnömatik glob ve döner vanalar için kompakt, kendi kendini kalibre eden bir electropnömatik pozisyonlayıcıdır. Sistemin kontrol sinyalini gerçek vana sapı konumu veya açılma açısıyla karşılaştıran ve ardından aktüatöre orantılı bir pnömatik çıkış gönderen tek etkili bir cihazdır. Temassız manyetorezistif algılama, geri besleme yolunda mekanik aşınmayı ortadan kaldırır. Ünite çevresel etkilere ve buhar çekiçlemesine karşı dirençlidir. Üç kapasitif tuş ve seçilebilir okuma yönüne sahip bir LCD, herhangi bir montaj konumundan sezgisel kullanım sağlar. Tüm parametreler, güç kesintisi koruması için kalıcı olmayan EEPROM'da saklanır. Önceden ayarlanmış parametrelerle değişken otomatik başlatma, yalnızca standart değerlerden sapmaların ayarlanması gerektiği anlamına gelir. Sıkı kapatma fonksiyonu mevcuttur ve sıfır noktası sürekli olarak izlenir.
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Marka | Samson |
| İletişim Protokolü | HART (isteğe bağlı) |
| Giriş Sinyali | 4 ila 20 mA, 2 telli ünite |
| Veri Arayüzü | Kablolu |
| Teşhis | Sürekli sıfır noktası izleme |
| Besleme Basıncı | Maks. 7 bar |
| Montaj Tipi | Doğrusal ve Döner aktüatörler; Tek etkili |
| Strok (Ayarlanabilir) | 3,75 ila 50 mm |
| Açılma Açısı | 24 ila 100° |
| Çalışma Sıcaklığı | -25 ila +80°C |
| Muhafaza Koruması | IP 66 |
| Gövde Malzemesi | PPA (polifitalamid), UV'ye dayanıklı |
| Hava Bağlantıları | G 1/4 veya 1/4 NPT |
| Minimum Akım | 3,8 mA |
| Yük Empedansı | Maks. 6,3 V (20 mA'de 315 Ω) |
| Karakteristik Eğriler | 3 strok eğrisi, 9 döner açı eğrisi |
| Patlama Koruması | Tip 3725-000: Olmadan; Tip 3725-110: ATEX; Tip 3725-113: GOST; Tip 3725-130: CSA |
| Sertifikalar | Gemi inşa sertifikası |
Uygulama Endüstrisi
Samson 3725, kimyasal ve petrokimya işlemleri, enerji üretimi ve genel endüstriyel otomasyonda kullanılır. Daraltma hizmeti ve kompakt tasarım, kolay kullanım ve sağlamlığın önemli olduğu uygulamalar için uygundur. Pozisyonlayıcı, doğrusal ve döner aktüatörlerde evrensel kullanım için geliştirilmiştir.
Yaygın Sorunlar
Pozisyonlayıcı giriş sinyaline yanıt vermiyor: Besleme basıncını kontrol edin (maks. 7 bar). Pnömatik bağlantıların sağlam olduğunu doğrulayın.
Vana konumu giriş sinyaliyle eşleşmiyor: Karakteristik eğri ayarını kontrol edin. Çalışma yönünün doğru ayarlandığını doğrulayın. Sıfır noktasını yeniden kalibre edin.
Düzensiz çalışma veya salınım: Boru ve bağlantı parçalarındaki hava kaçaklarını inceleyin. Vana ambalajındaki veya aktüatördeki aşırı sürtünmeyi kontrol edin.
Sıfır noktası kalibrasyon hatası: Sıfır noktası aralığın dışında. Montajı kontrol edin ve sıfır noktasını yeniden ayarlayın.
Başlatma hatası: Besleme basıncını ve strok sensörü bağlantısını kontrol edin. Vananın sıkışmadığını doğrulayın.
Yedek Modeller
Samson 3725 kompakt bir pozisyonlayıcı platformudur. TROVIS 3730-1, HART iletişimi ve geliştirilmiş özelliklere sahip doğrudan bir yedektir. Tip 3724 da aynı seride alternatif olarak mevcuttur. Satıcılar arası alternatifler için sipariş vermeden önce aktüatör montajını, strok aralığını ve iletişim protokolünü doğrulayın.
