Ürün Genel Bakışı

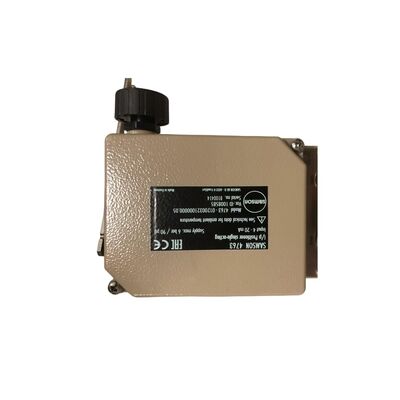

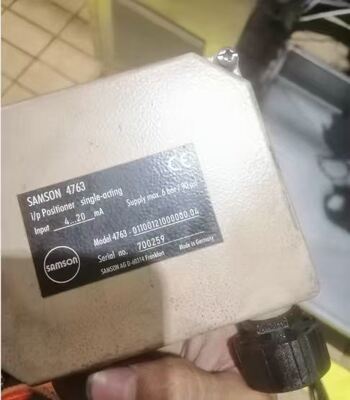

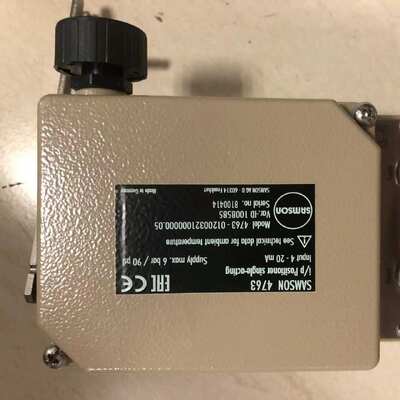

Samson 4763, pnömatik kontrol vanalarına monte edilmek üzere tasarlanmış kompakt bir electropnömatik pozisyonlayıcıdır. Kontrol sisteminin giriş sinyalini gerçek vana mili konumuyla karşılaştıran ve ardından aktüatöre karşılık gelen bir pnömatik basınç gönderen tek etkili bir cihazdır. Muhafaza döküm alüminyumdan yapılmıştır ve ünite, mekanik titreşimden etkilenmeden herhangi bir yönde monte edilebilir. Çalışma yönü sahada tersine çevrilebilir. Ayarlanabilir orantılı bant ve hava çıkış kapasitesi, özel uygulamalar için ince ayar yapılmasına olanak tanır. 4763, 4-20mA veya 1-5mA elektriksel girişi kabul eder. Bir kuvvet-dengeleyici flapper-nozul sistemi kullanır. İsteğe bağlı basınç göstergeleri, besleme havası ve sinyal basıncının izlenmesine olanak tanır.
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Marka | Samson |
| İletişim Protokolü | HART (isteğe bağlı) |
| Giriş Sinyali | 4(0) ila 20 mA; 1 ila 5 mA |
| Veri Arayüzü | Kablolu |
| Tanılama | Vana tanılama olmadan (standart) |
| Besleme Basıncı | 1,4 ila 6 bar (20 ila 90 psi) |
| Montaj Tipi | Doğrusal aktüatör, tek etkili; Döner (ek parça ile) |
| Nominal Seyahat | 7,5 ila 90 mm |
| Açılma Açısı | 90°'ye kadar |
| Çalışma Sıcaklığı | -20 ila +80°C |
| Muhafaza Koruması | IP 54 |
| Muhafaza Malzemesi | Döküm alüminyum |
| Hava Bağlantıları | G 1/4 |
| Hassasiyet | <0,1% |
| Histerezis | <0,5% |
| Patlama Koruması | Tip 4763-0: Yok; Tip 4763-1: ATEX Ex ia IIC T6; Tip 4763-8: EEx nA |
| Sertifikalar | ATEX, IECEx (sürüme bağlı olarak) |
| İletişim Yazılımı | Uygulanamaz |
Uygulama Endüstrisi
Samson 4763, kimyasal ve petrokimya işleme, enerji üretimi, kağıt hamuru ve kağıt ve genel endüstriyel otomasyonda kullanılır. Kısma hizmeti ve hassas vana konumlandırma gerektiren uygulamalar için uygundur. Kompakt tasarımı ve titreşim direnci, onu zorlu proses ortamları için uygun hale getirir.
Yaygın Sorunlar
Pozisyonlayıcı giriş sinyaline yanıt vermiyor: Besleme basıncının 1,4~6 bar aralığında olduğunu kontrol edin. Pnömatik bağlantıların sağlam olduğunu doğrulayın. Nozul tertibatının tıkalı olmadığından emin olun.
Vana konumu giriş sinyaliyle eşleşmiyor: Orantılı bant (P-bant) ayarını kontrol edin. Çalışma yönünün (doğrudan veya ters) doğru ayarlandığını doğrulayın. Sıfır noktasını yeniden kalibre edin.
Düzensiz çalışma veya salınım: Boru ve bağlantı parçalarındaki hava kaçaklarını inceleyin. Vana ambalajındaki veya aktüatördeki aşırı sürtünmeyi kontrol edin. Hava çıkış kapasitesi ayarının uygun olduğunu doğrulayın.
Sıfır noktası kalibrasyon hatası: Sıfır noktası aralığın dışında. Montajı kontrol edin ve sıfır noktasını yeniden ayarlayın.
Düşük besleme basıncı: Besleme basıncının minimum 1,4 bar gereksinimini karşıladığını doğrulayın. Hava besleme regülatörünü kontrol edin.
Değiştirme Modelleri
Samson 4763 yakında kullanımdan kaldırılacaktır. Doğrudan değiştirme, HART iletişimi ve geliştirilmiş özelliklere sahip yeni nesil akıllı pozisyonlayıcı olan TROVIS 3730-1'dir. Tip 3767 de alternatif olarak mevcuttur. 4763, 3730 serisinin bir öncüsüdür ve benzer montaj uyumluluğuna sahiptir. Çapraz satıcı alternatifleri için sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
