Ürün Genel Bakışı

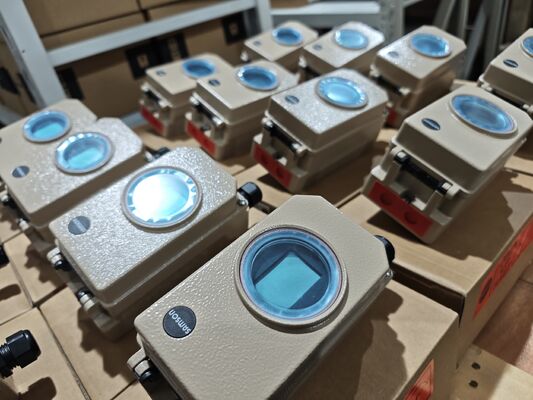

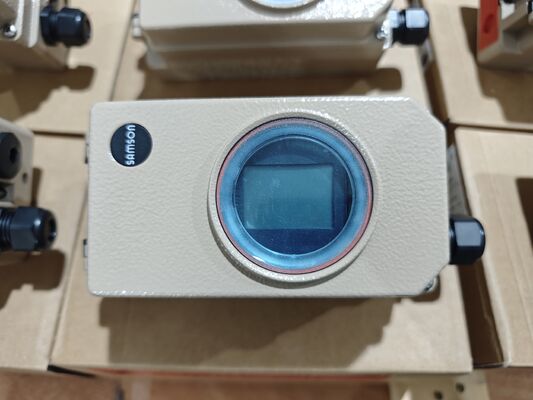

Samson 3730-3, pnömatik kontrol vanalarına takılmak üzere tasarlanmış, HART iletişimli bir elektro-pnömatik valf pozisyonlayıcısıdır. Kontrol sisteminden gelen giriş kontrol sinyalini, gerçek valf seyahati veya dönüş açısıyla karşılaştıran ve ardından aktüatöre karşılık gelen bir pnömatik sinyal çıkaran tek etkili veya çift etkili bir pozisyonlayıcıdır.
Pozisyonlayıcı kendi kendini kalibre eder ve kontrol valfine ve pnömatik aktüatöre otomatik olarak uyum sağlar. Hassas dişlileri olmayan kalibre edilmiş bir seyahat sensörüne sahiptir, bu nedenle mekanik şanzıman aşınmasından etkilenmez. Ünite, otomatik başlatma için dört farklı başlatma modu sunar; bu modlar arasında, tesis çalışırken valfi hareket ettirmeden acil durumda pozisyonlayıcının başlatılmasına olanak tanıyan bir "Alt" (yedek) modu bulunur.
Tüm parametreler, güç kesintisine karşı korunan, kalıcı olmayan EEPROM bellekte saklanır. İki telli sistemin 410 Ω'luk küçük bir elektriksel yükü vardır. Dönebilen okuma yönü sayesinde LCD ekran herhangi bir montaj pozisyonunda okunabilir. Yapılandırma, basit bir düğme, menü tabanlı işlem aracılığıyla veya SSP seri arayüzü üzerinden TROVIS-VIEW yazılımı kullanılarak PC aracılığıyla gerçekleştirilir.
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Marka | Samson |
| İletişim Protokolü | HART |
| Giriş Sinyali | 4 ila 20 mA |
| Veri Arayüzü | Kablolu |
| Teşhis | EXPERTplus valf teşhisi; Kendi kendine teşhis; NAMUR NE 107 durumu |
| Besleme Basıncı | 1,4 ila 7 bar (20 ila 105 psi) |
| Montaj Tipi | Doğrusal ve Döner aktüatörler; Tek ve Çift etkili |
| Valf Seyahati | 3,6 ila 300 mm |
| Açılma Açısı | 24 ila 100° |
| Çalışma Sıcaklığı | -20 ila +80°C |
| Muhafaza Koruması | IP 66 / NEMA 4X |
| Gövde Malzemesi | Döküm alüminyum veya paslanmaz çelik |
| Elektriksel Yük | 20 mA'de 410 Ω |
| Minimum Akım | Ekran için 3,6 mA; Çalışma için 3,8 mA |
| Sinyal Basıncı (Çıkış) | 0 bar ila besleme basıncı; yazılımla 1,4/2,4/3,7 bar ile sınırlı |
| Hava Kalitesi | ISO 8573-1: maksimum partikül boyutu/yoğunluk Sınıf 4, yağ içeriği Sınıf 3, çiy noktası Sınıf 3 |
| Sertifikalar | SIL uyumlu; ATEX, IECEx, FM, CSA (sürüme bağlı olarak) |
| İletişim Yazılımı | TROVIS-VIEW; DTM mevcut |
Uygulama Endüstrisi
Samson 3730-3, kimyasal ve petrokimya işleme, enerji üretimi, kağıt hamuru ve kağıt ve genel endüstriyel otomasyonda kullanılır. Zorlu transit süreleri, zorlu ortam koşulları, kısma hizmeti ve harici seyahat sensörü gerektiren uygulamalar için uygundur. Entegre EXPERTplus teşhisleri, kontrol valfleri için tahmine dayalı bakım sağlar.
Yaygın Sorunlar
Başlatma hatası: Besleme basıncının 1,4~7 bar aralığında olduğunu kontrol edin. Seyahat sensörünün doğru şekilde bağlandığını ve valfin sıkışmadığını doğrulayın.
Sıfır kalibrasyon hatası: Sıfır noktası aralık dışı. Montajı kontrol edin ve pozisyonlayıcıyı yeniden başlatın.
İletişim durumu hatası: HART iletişim kablolarını kontrol edin. Yük direncini özelliklere uygun (410 Ω) doğrulayın. İletişim arabelleğinde aşırı yük, çerçeveleme veya parite hataları olup olmadığını inceleyin.
Pozisyonlayıcı giriş sinyaline yanıt vermiyor: Besleme basıncını ve pnömatik bağlantıları kontrol edin. Cihazın doğru çalışma modunda olduğunu doğrulayın.
Valf son konuma ulaşmıyor: Çıkış basıncı sınırlama ayarının çok düşük olmadığını doğrulayın. Boru ve aktüatördeki hava kaçaklarını kontrol edin.
Sıcaklık sensörü arızası: Sıcaklık ölçümü başarısız oldu. Teşhislerin doğruluğu azalabilir. Değişim için servisle iletişime geçin.
Değiştirme Modelleri
Samson 3730-3 yakın gelecekte kullanımdan kaldırılacaktır. Doğrudan değiştirme, HART 7 iletişimi ve optimize edilmiş EXPERTplus valf teşhislerine sahip yeni nesil akıllı pozisyonlayıcı olan TROVIS 3730-3'tür. TROVIS 3730-3, temassız bir dahili konum sensörüne, önceki sürümlerin yarısı kadar hava tüketimine sahiptir ve 373x serisi ile aynı montaj parçalarını kullanır. Serideki diğer modeller arasında 3730-4 (Profibus) ve 3730-5 (FOUNDATION Fieldbus) bulunmaktadır. Çapraz satıcı alternatifleri için Neles ND9000 serisi ve Masoneilan SVI-II serisi sıklıkla doğrudan rakipler olarak belirtilmektedir.
