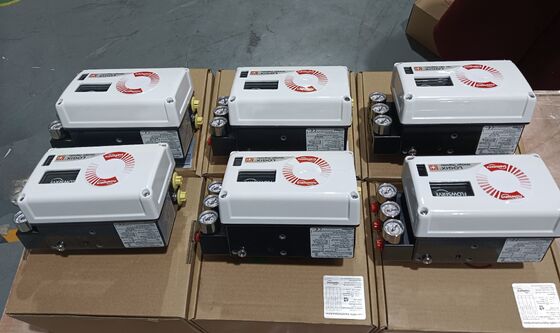

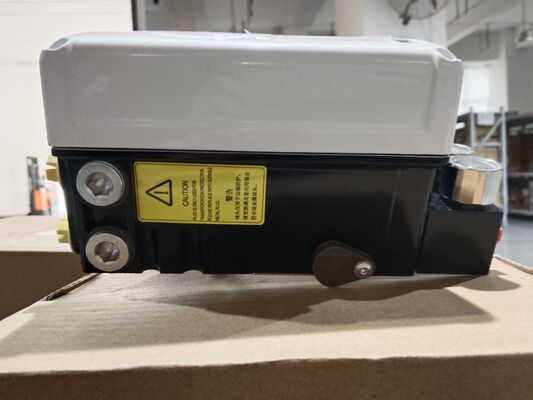

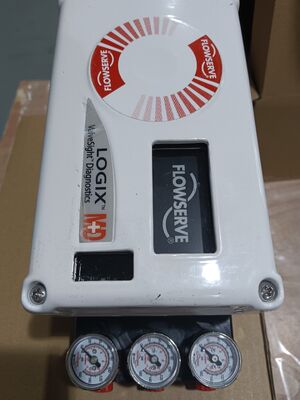

Ürün Genel Görünümü
Flowserve Logix 520MD, HART iletişimini kullanan yüksek performanslı bir dijital valf konumlandırıcısıdır.İki tel 4-20mA kontrol sinyalini kabul eder ve bir valf aktüatörüne orantılı bir pnömatik çıkış sağlarBirim tamamen 4-20mA giriş sinyali ile çalıştırılır.
Konumlandırıcı, çok küçük adım değişiklikleri için yüksek çözünürlüğü korurken minimum aşımla büyük adım değişikliklerine izin veren çok değişkenli bir kazanç ayarlama algoritması kullanır.Bir Otomatik Düzenleme prosedürü, ölçülen bir yanıt üretmek için aktüatörü döngüler ve otomatik olarak aktüatör performansını optimize eden kazanç değerlerini seçer. Bir kazanç değiştiricisi seçicisi, hesaplanan kazancın daha da ince ayarlanmasına izin verir. Basit DIP anahtarları ayarlama modunu ve diğer yaygın ayarları yönetir.ValveSight yazılımı standart teşhis işlevleri sağlarken.
Tasarım, kendi kendine kalibrasyon ve ayarlanabilir kazanç seçimi ile hızlı, kolay ve doğru kalibrasyonu sağlar.ve iki aşamalı kontrol tasarımı daha hızlı yanıt süreleri ve daha sıkı kontrol sağlarBirim HART 5, 6 ve 7'yi destekliyor ve tehlikeli alanlarda kullanılmak üzere tasarlanmış.
Teknik özellikler
| Parametreler | Spesifikasyon |
|---|---|
| Marka | Akış servisi |
| İletişim Protokolü | HART 5, 6 ve 7 |
| Giriş sinyali | 4-20mA (HART), iki tel |
| Veri Arayüzü | Kablolu |
| Teşhis | ValveSight yazılımı ile standart teşhis işlevselliği |
| Tedarik Basıncı | 1.5 ila 6.0 bar (22 ila 87 psig) |
| Çıkış sinyali | Pnömatik (hava giriş basıncının 0 ila 100%) |
| Doğruluk | < ±1,0% tipik |
| Tekrarlanabilirlik | < 0,2% |
| Ölü band | < 0,2% |
| Montaj Tipi | Döner ve doğrusal aktüatörler; Tek eylemli |
| Çalışma sıcaklığı | -40°C'den +80°C'ye (-40°F'den +178°F'ye) |
| Kapalılık derecesi | IP66 / NEMA 4X |
| Konut malzemeleri | Sanayi Alüminyumu |
| Ağırlık | Yaklaşık 3,5 kg. |
| Asgari çalışma akımı | 3.6 mA (AO olmadan); 3.83 mA (AO ile) |
| Voltaj kaynağı (maksimum) | 30 VDC |
| Hava tüketimi (dayanık durum) | 00,08 Nm3/h @ 1,5 bar ile 0,12 Nm3/h @ 6,0 bar arasında |
| Çıktı Akış Kapasitesi | 7,0 Nm3/h @ 6,0 bar'a kadar |
| Sertifikalar | ATEX, FM, CSA, SIL 2 |
| İçsel Güvenli | Sınıf I Bölüm 1 Gruplar A-D |
| Ateş edici olmayan | Sınıf I Bölüm 2 Gruplar A-D |
Uygulama Endüstrisi

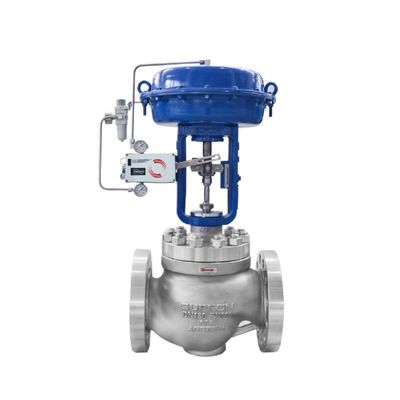

Flowserve Logix 520MD, petrol ve gaz, kimyasal işleme, güç üretimi, su arıtma ve ilaç endüstrilerinde kullanılır.Reaktör valflerinin konumlandırılmasıSertifikalı tehlikeli alan sınıflandırması, zorlu süreç ortamları için uygun hale getirir.
Genel Sorunlar
LED yanmıyor: Akım 3.6 mA'nın altında veya kablolama kutupluğu hatalı.
Değişik iletişim: HART sinyali sorunları. Mevcut kaynak bant genişliği 25Hz ile sınırlı olduğundan emin olun. Kablo uzunluğunu ve impedansını kontrol edin. Uyumlu bir içsel güvenlik bariyeri kullanın.
Birim analog komutlara cevap vermiyor.: Birim dijital komut modundadır veya bir kalibrasyon hatası meydana geldi. Komut modunu analog'a değiştirin. Birimi yeniden kalibre edin.
Valf pozisyonu beklendiği gibi değilKonum sensörü montajı 180 derece değil, darbe kalibre edilmemiş veya MPC etkin. Yeniden konumlandırma sensörü. Kalibre darbe.
Tamamen açık veya kapalı sürüş pozisyonuStrok kalibre edilmedi, Hall sensörünün iç döngüsü bağlanmadı, yanlış hava hareketi ayarlandı veya boru tersine döndü. Strok kalibre edin. Donanım bağlantılarını kontrol edin.
Sürtünme Kalibrasyonu Gerekli: Fabrika sıfırlamasından bu yana hiçbir sürtünme kalibrasyonu yapılmadı.
Değiştirme Modelleri
Flowserve Logix 520MD serisi, olgun bir dijital konumlandırma platformu. Ek güvenlik bütünlüğü gerektiren uygulamalar için, Logix 520MD + varyantı geliştirilmiş özellikler sunar.Yeni tesisler için, Logix 3200MD ve Logix 3800MD aynı ürün ailesinin alternatif modelleri.ve sipariş vermeden önce iletişim protokolü.
