Ürün Genel Bakışı

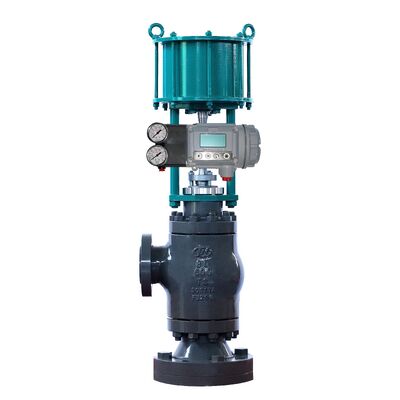

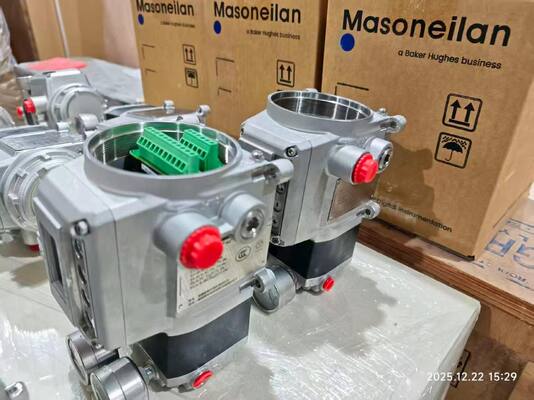

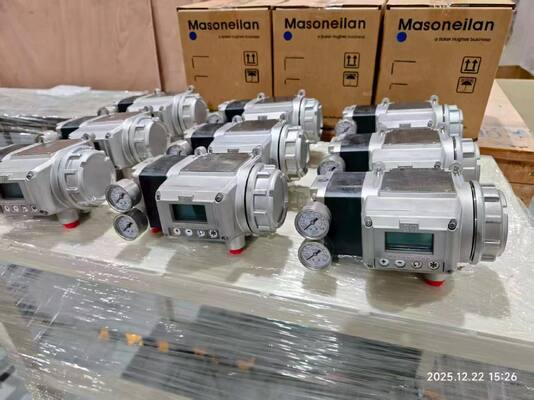

Masoneilan SVI3, iki telli 4-20mA döngü üzerinden HART 7 iletişimi kullanan üçüncü nesil dijital valf konumlandırıcıdır. Yüksek hassasiyetli pnömatik aktüatör kontrolü sağlar ve sürekli valf izleme için gelişmiş teşhisler içerir. Temassız konum sensörü muhafaza üzerinden okuma yapar, bu nedenle mekanik aşınma noktası yoktur. Ünite -55°C'ye kadar çalışabilir, bu da onu aşırı iklimler için uygun hale getirir.

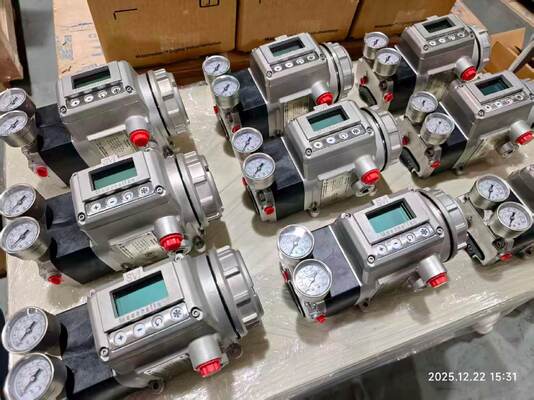

Yerel arayüz, yüksek kontrastlı grafik ekran ve tehlikeli alanlar için derecelendirilmiş düğmeler içerir. Smart Cal, tek tuşla kurulum ve kalibrasyon sağlayarak devreye alma süresini kısaltır. Konumlandırıcı, harici araçlar olmadan eğilim analizi sağlayan bir yıla kadar teşhis verisini yerleşik olarak depolar. DTM ve EDD desteği aracılığıyla büyük kontrol sistemleriyle entegre olur.
Sabit durum hava tüketimi önceki modellere göre %40 daha düşüktür ve hava teslimatı daha hızlı strok için %15 daha yüksektir. SVI3, işlem çalışırken valf sağlığını izleyen 19 çevrimiçi valf teşhisi içerir ve arızalar oluşmadan önce bakım ihtiyaçlarını tahmin etmeye yardımcı olur.
Teknik Özellikler
| Parametre | Özellik |
|---|---|
| Marka | Masoneilan |
| İletişim Protokolü | HART 7, 4-20mA üzerinden |
| Giriş Sinyali | Elektrik |
| Veri Arayüzü | Kablolu |
| Teşhis | Konumlandırıcı; Gelişmiş; Çevrimiçi Valf Teşhisleri |
| Besleme Basıncı | 20 ila 120 psi |
| Hava Teslimatı | 410 SLPM @ 30psi |
| Eylem | Tek Etkili, güvenli kapanma; Döner ve doğrusal |
| Montaj Tipi | Aktüatör Montajlı |
| Çalışma Sıcaklığı | -55°C ila +85°C |
| Muhafaza Malzemesi | Bakır içermeyen Alüminyum (ASTM A360); Opsiyonel 316SS Muhafaza |
| Koruma Sınıfı | IP66 ve NEMA 4X |
| Ağırlık (Alüminyum) | 3,3 kg (7,4 lbs) |
| Ağırlık (Paslanmaz Çelik) | 6,26 kg (13,8 lbs) |

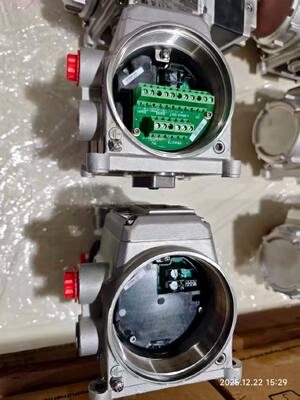

| Elektrik Girişleri | İki adet 1/2 NPT dişi |
| Minimum / Maksimum Akım | 3,2mA / 22mA |
| Gerekli Uyumluluk Gerilimi | 9Vdc @ 20mA, 11Vdc @ 4mA |
| Opsiyonel Çıkış | İki adet yapılandırılabilir katı hal anahtarı (1A, 30Vdc); Bir adet 4-20mA konum yeniden iletimi; Bir adet yapılandırılabilir dijital giriş |
| Sertifikalar | SIL3 Uyumlu; ATEX, IECEx, ABD, Kanada onayları |
| İletişim Yazılımı | Masoneilan Valf Yaşam Döngüsü Yönetimi (VLM); DTM ve EDD desteği |
Uygulama Endüstrisi
Masoneilan SVI3, enerji üretimi, rafineri, petrokimya, orta akış petrol ve gaz ve yukarı akış petrol ve gaz endüstrilerinde kullanılır. Anahtar uygulamalar arasında buhar türbini jeneratörleri, kondenserler, soğutma kuleleri, reaktör binaları, türbin binaları, ısı geri kazanım buhar jeneratörleri, santral dengesi, damıtma, hidroişlem reforming, çatlatma, ikincil harmanlama, söndürme ve fraksiyonlama, şarj gazı sıkıştırma, ayırma, boru hattı bütünlüğü operasyonları, dehidrasyon, soğutma, sıvılaştırma, yükleme ve nakliye, yeniden gazlaştırma ve sıkıştırma yer alır.
Yaygın Sorunlar
Smart Cal tamamlanamıyor: Besleme basıncının 20-120 psi aralığında olduğunu kontrol edin. Valf seyahat limitlerinin derecelendirilmiş aralıkta olduğunu doğrulayın. Valfin sıkışmadığından veya takılmadığından emin olun.
Konum salınımı veya döngüsü: Çubuk kaymasının (stick slip) olup olmadığını kontrol edin. Konum döngüleri ayar noktası döngülerinden çok daha büyükse, konumlandırıcı döngüye neden oluyor olabilir. El çarkının valf strokunu engellediğini, kırık bir mili veya bağlantısı kesilmiş konum geri besleme bileşenlerini inceleyin.
HART el cihazıyla iletişim hatası: Döngü direncini yeterli olup olmadığını doğrulayın. Terminal voltajının uyumluluk gereksinimlerini (9Vdc @ 20mA, 11Vdc @ 4mA) karşıladığını kontrol edin.
Düşük güç hatası (LOW_POWER): Giriş akımı 3,15 mA'nın altında. Kalibrasyon ve teşhis için döngü akımını 4 mA'ya yükseltin.
Otomatik ayarlamadan sonra TuneERR görünür: Manuel ayarlama gerekebilir. Talimat kılavuzundaki sorun giderme bölümüne bakın.
SelfCheckError veya donanım hatası: Gücü iki dakika kapatıp yeniden başlatın. ValVue veya HART Host kullanarak alarmı temizleyin. Hata devam ederse, elektronik modülü değiştirin.
Değiştirme Modelleri
Masoneilan SVI3, SVI II AP ve SVI1000'in doğrudan değiştiricisidir. Herhangi bir valf/aktüatör kombinasyonu için paslanmaz çelik montaj braketlerine sahiptir ve SVI II AP ve SVI1000 montaj braketleriyle tamamen geriye dönük uyumludur. SVI II AP kullanıcıları için yükseltme nispeten basittir - mevcut montaj kullanılabilir ve yalnızca hava/boru bağlantısının ayarlanması gerekebilir. Satıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
