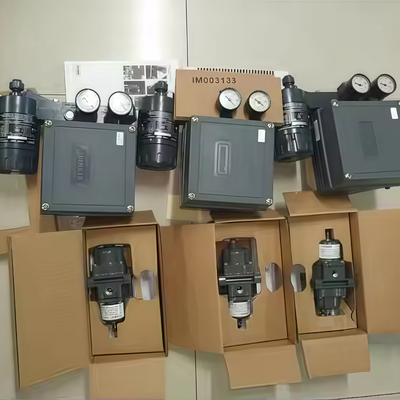

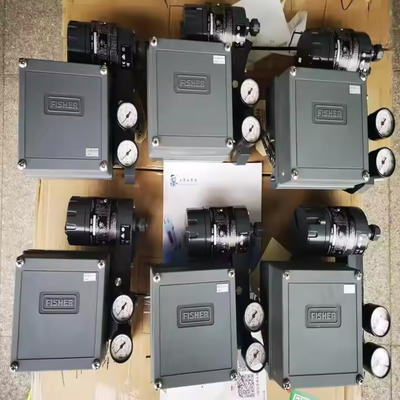

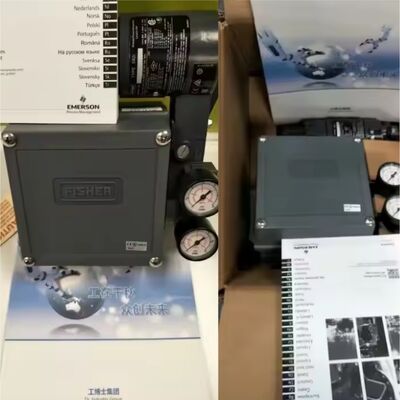

Fisher 3582i Kontrol Valfları için 4-20mA Girişli Elektropneumatik Valf Konumlandırıcı

Ürün Genel Bakışı

Fisher 3582i, diyafram aktüatörlü, kayar gövdeli kontrol vanaları için elektro-pnömatik bir valf pozisyonlayıcısıdır. 582i elektro-pnömatik dönüştürücüyü 3582 pnömatik pozisyonlayıcı ile birleştirir. Dönüştürücü, 4-20 mA DC sinyalini alır ve bir nozül/flaper sistemi aracılığıyla orantılı bir pnömatik çıkış üretir. Bu pnömatik sinyal, valf gövdesini giriş sinyali tarafından komut edilen pozisyonda tutmak için aktüatör besleme basıncını ayarlayan pozisyonlayıcı aşamasını sürer.

Ünite, doğru, hızlı yanıt sunar ve tesis titreşimine tolerans gösterir. Sabit durum hava tüketimi düşüktür, bu da verimli çalışmayı destekler. Modüler tasarım, mevcut bir 3582 pnömatik pozisyonlayıcıya sahada bir 582i dönüştürücünün eklenmesine olanak tanıyarak onu elektro-pnömatik çalışmaya dönüştürür.

Sıfır ve aralık, kapak çıkarıldıktan sonra bir tornavida ve anahtar ile ayarlanabilir. Doğrudan ve ters hareket sahada değiştirilebilir. Besleme basıncı ve valf yükü değişikliklerinin performans üzerinde minimum etkisi vardır. Kasa ve iç malzemeler zorlu koşullara dayanıklıdır ve hava tahliyesi ek koruma için iç parçaları temizler.

Teknik Özellikler

Uygulama Endüstrisi

3582i, diyafram aktüatörlü kayar gövdeli kontrol vanalarına sahip proses endüstrilerinde kullanılır. Akış, basınç, sıcaklık ve seviye kontrolünü yönetir. Ayarlanabilir sıfır ve aralık, bölünmüş aralıklar dahil olmak üzere tüm standart giriş sinyallerini kapsar. Tek bir pozisyonlayıcı ailesi birçok uygulamayı destekleyerek tesis genelinde yedek parça envanterini basitleştirir.

Yaygın Sorunlar

• Pozisyonlayıcı giriş sinyaline yanıt vermiyor: Besleme basıncını ve pnömatik bağlantıları kontrol edin. Nozül/flaper tertibatının tıkanmadığını ve rölenin çalıştığını doğrulayın.

• Valf gövdesi konumu giriş sinyaliyle eşleşmiyor: Sıfır ve aralık kalibrasyonunu kontrol edin. Kam konumunun aktüatör seyahati ve eylemiyle eşleştiğini doğrulayın.

• Düzensiz çalışma veya salınım: Boru ve bağlantılardaki hava kaçaklarını inceleyin. Valf ambalajındaki veya aktüatördeki aşırı sürtünmeyi kontrol edin.

• Besleme basıncı dalgalanmaları pozisyonu etkiliyor: Besleme basıncının kararlı ve önerilen aralıkta olduğunu doğrulayın. 3582i, besleme basıncı değişikliklerinin etkisini en aza indirmek için tasarlanmıştır, ancak aşırı dalgalanmalar yine de sorunlara neden olabilir.

Yedek Modeller

3582i, eski bir pnömatik pozisyonlayıcı tasarımıdır. Dijital iletişim ve tanılama gerektiren yeni kurulumlar için, aynı ürün hattından DVC6200 veya DVC2000 dijital valf kontrolörleri modern eşdeğerlerdir. 582i dönüştürücü, mevcut bir 3582 pnömatik pozisyonlayıcıya sahada takılarak 3582i yapılandırmasına yükseltilebilir, ancak bu, pozisyonlayıcı montajını ve giriş sinyali aralığını değiştirmeyi gerektirebilir. Tedarikçi çapraz alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve giriş sinyali uyumluluğunu doğrulayın.
