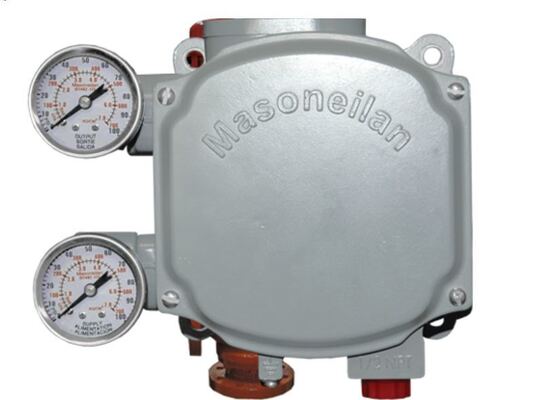

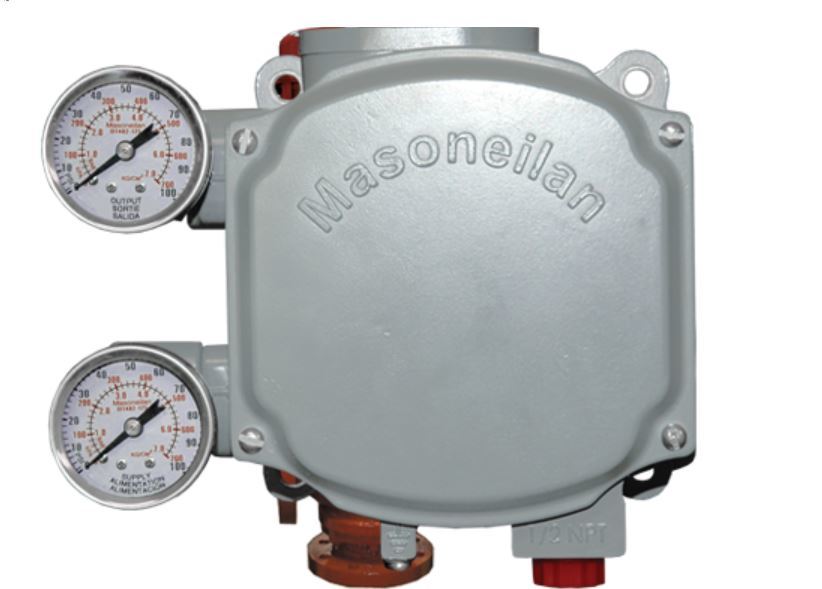

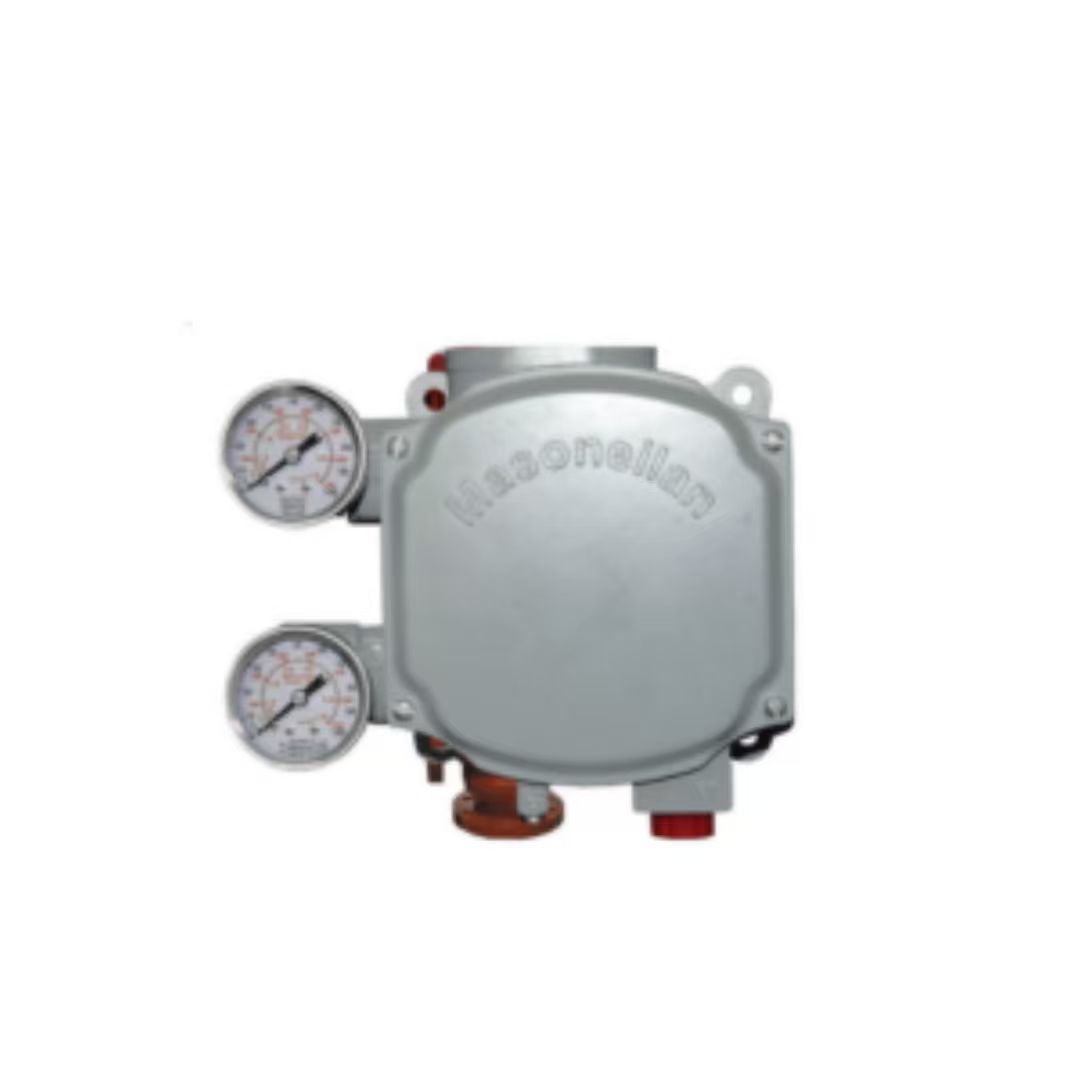

Masoneilan SVI1000 Temassız Dijital Valf Konumlandırıcı HART Pnömatik Aktüatörler İçin

Ürün Genel Görünümü

Masoneilan SVI1000, HART iletişimini kullanan döngüyle çalışan bir dijital valf konumlandırıcısıdır. Tek hareketli pnevmatik kontrol valfleri için tasarlanmıştır.Temassız manyetik geri bildirim sistemi mekanik bağlantıları kaldırır.Birim, 4-20mA döngüsünden güç alıyor, bu yüzden ayrı bir kaynağa gerek yok.

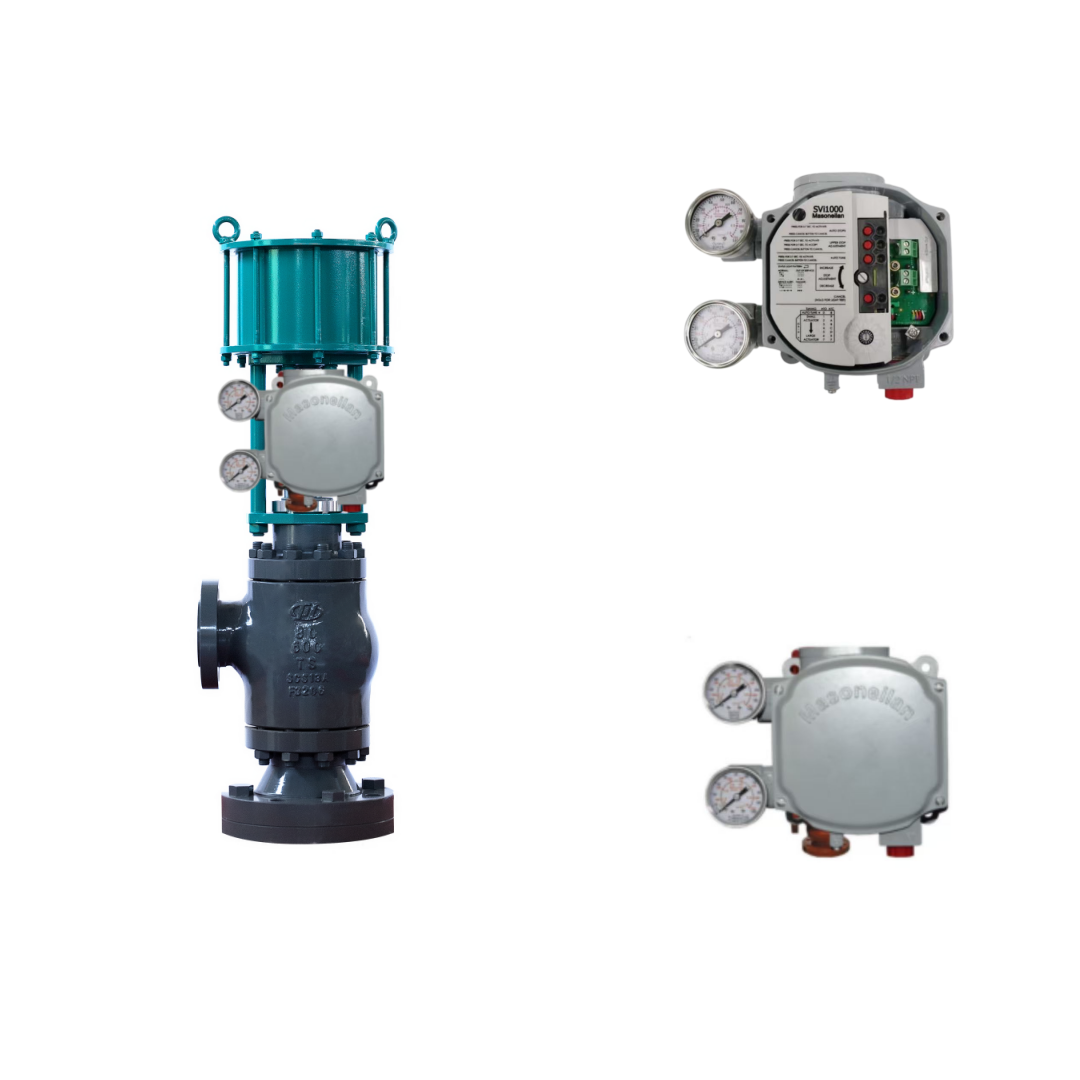

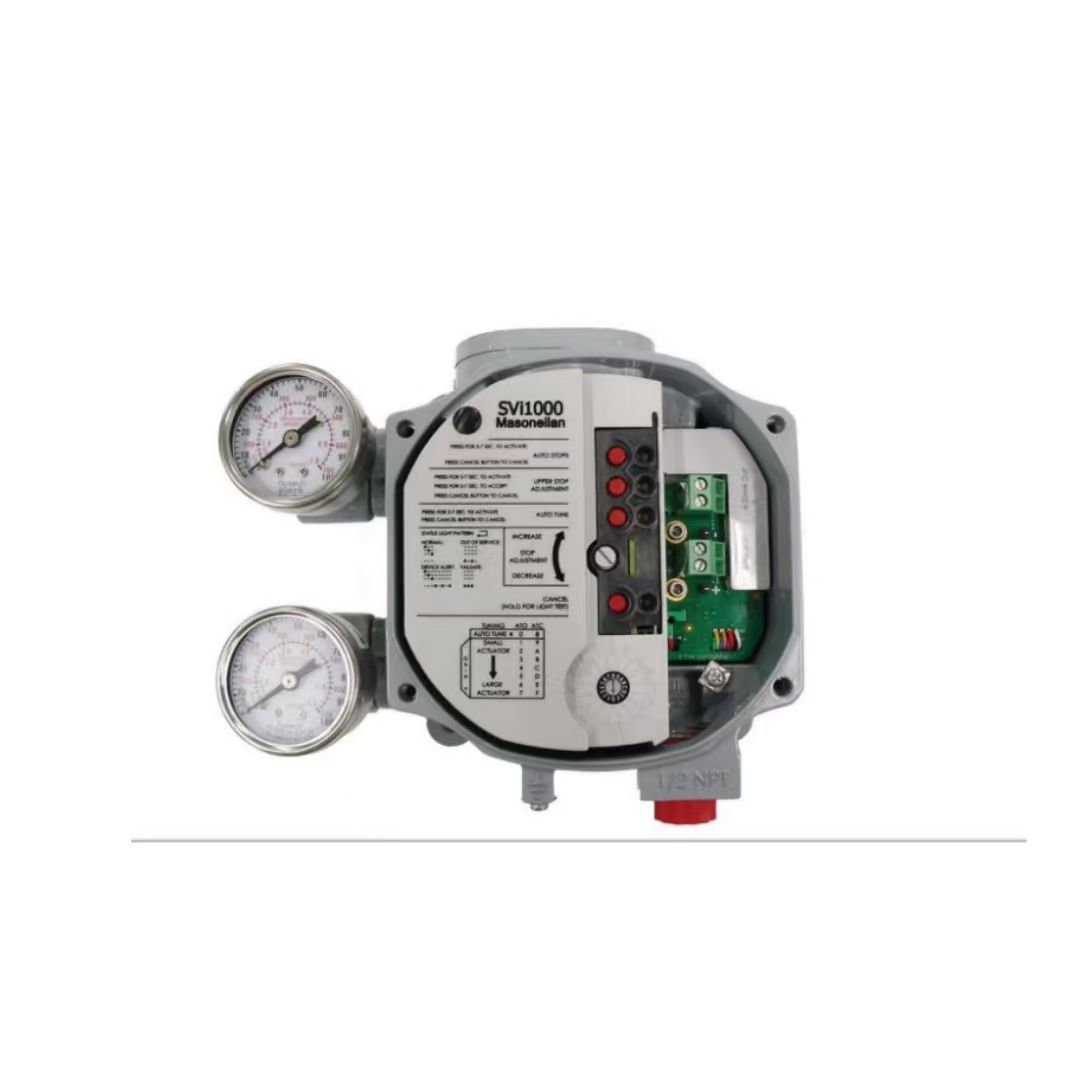

LED göstergelerle yerel bir baskı düğmesi arayüzü, bir düğme-bir fonksiyon düzenine uyar.HART Revizyon 5 veya 7 alanında seçebilirsinizKonum gösterimi için iki yerleşik katı durum anahtarı mevcuttur. Evrensel montaj tasarımı hem doğrusal hem de döner aktüatörlere uygundur.

Teknik özellikler

Uygulama Endüstrisi

Masoneilan SVI1000 elektrik üretimi, kimyasal işleme, rafinere, petrokimyasal ve petrol ve gaz sektörlerinde kullanılır.ısı geri kazanımı buhar jeneratörleri, damıtma, hidroprocessing, kraklama, karıştırma, boru hattı bütünlüğü ve gaz sıkıştırması.Basit kurulum ve güvenilir manyetik geri bildirim, tek eylemli pnevmatik valflerdeki rutin sıkıştırma kontrolü için idealdir.

Genel Sorunlar

• Konumlandırıcı giriş sinyaline yanıt vermiyor.: Besleme basıncının 20-100 psi arasında olduğundan ve pnevmatik bağlantıların güvenli olduğundan emin olun.

• Valf yavaş ya da hiç yanıt vermiyor.: Havalandırma ayar noktasının yayın son değerinden artı 10 psig'den daha büyük olduğunu doğrulayın. Büyük hacimli aktüatörler için, doldurma sırasında besleme düşüşünün% 15'ten daha az olduğunu doğrulayın.

• Konum hatası uyarısı: SVI1000 Temel DTM kullanılarak bir valf imzasını gerçekleştirin. Sıkı paketleme, sap birikimi veya aktüatör sürtünmesi için kontrol edin. Otomatik ayarlama veya El ayarlama yapın.

• Sınırlı güç (tüm LED'ler kapalı): Giriş akımı 3.85 mA'nın altında. Kalibrasyon ve teşhis için döngü akımını 4 mA'ya yükseltin.

• Kalibrasyon başarısız oldu: Giriş sensörünün kalibrasyonu kabul edilebilir aralık dışındaydı.

• Donanım arızası (SelfCheckError): İki dakika boyunca güç kesin ve yeniden başlatın. ValVue veya HART Host aracılığıyla alarmı temizleyin. Arıza devam ederse, elektronik modülü değiştirin.

Değiştirme Modelleri

Masoneilan SVI1000, gelişmiş valf teşhisi, daha yüksek akış kapasitesi veya SIL derecelendirilmiş güvenlik fonksiyonları gerektiren uygulamalar için temel bir dijital konumlandırıcıdır.SVI II AP veya SVI3 serileri aynı ürün hattından bir sonraki seviye seçeneklerdir.Satıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat menzilini ve iletişim protokolünü kontrol edin.
