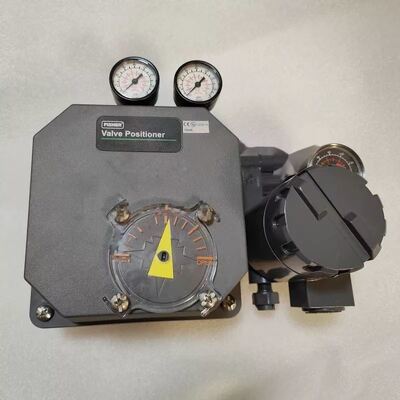

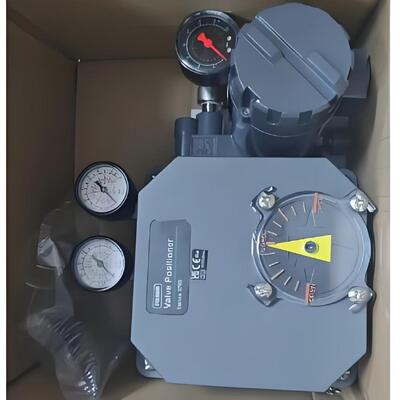

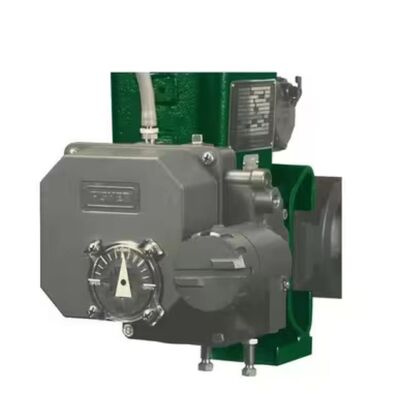

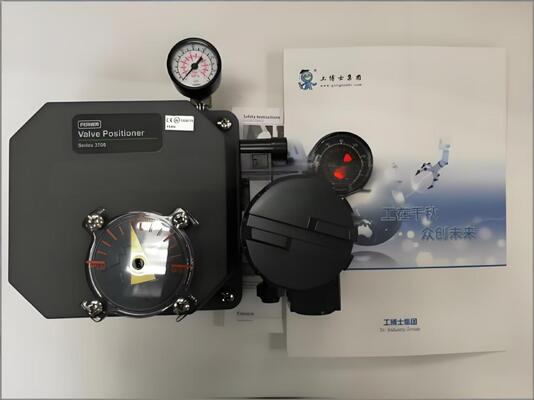

Fisher 3720 Elektropneumatik Valf Pozisyoner, Modüle Kontrolü ve Korozyona Dirençli Yapı için 4-20mA Sinyalı

Ürün Genel Bakışı

Fisher 3720, diyaframlı veya pistonlu döner aktüatörler için elektro-pnömatik bir valf konumlandırıcıdır. 3710 pnömatik konumlandırıcıyı 3722 elektro-pnömatik dönüştürücü ile birleştirir. Dönüştürücü, 4-20 mA DC sinyalini kabul eder ve pnömatik konumlandırıcı kademesini süren orantılı bir pnömatik çıkış (0,2 ila 1,0 bar / 3 ila 15 psig) üretir.

3720, tek etkili veya çift etkili konfigürasyonlarda çalışır. Eylem, sahada doğrudan ve ters arasında değiştirilebilir. Sıfır ve aralık ayarları alet gerektirmeden elle yapılır. Modüler yapı, 3722 dönüştürücünün eklenmesiyle 3710 pnömatik konumlandırıcının 3720'ye dönüştürülmesini sağlar.

Konumlandırıcı, doğru, hızlı tepki ve yüksek çevrim ömrü için makara valf teknolojisini kullanır. Ağır tesis titreşimlerine dayanıklıdır. Korozyona dayanıklı yapı, düşük bakır alüminyum alaşımlı döküm parçalar ve 300 serisi paslanmaz çelik bileşenler içerir. Boşaltma havası dahili parçaları temizler. EPDM contalar, düşük sıcaklık ve yüksek sıcaklık kullanımının yanı sıra gıda, içecek, ilaç ve tütün işleme uygulamalarında kullanımına olanak tanır.

Teknik Özellikler

Uygulama Endüstrisi

Fisher 3720, kimyasal işleme, enerji üretimi, kağıt hamuru ve kağıt ve güvenilir döner valf konumlandırma gerektiren diğer endüstriler dahil olmak üzere genel endüstriyel proses kontrolünde kullanılır. EPDM contalarla, gıda ve içecek, ilaç ve tütün işleme uygulamalarına da hizmet verebilir. Hem tek etkili hem de çift etkili döner aktüatörler için uygundur.

Yaygın Sorunlar

• Giriş varken çıkış sinyali yok: Tıkanmış nozulu kontrol edin. Nozulu temizleyin. Hava besleme basıncını kontrol edin.

• Yavaş veya anormal çıkış basıncı: Besleme basıncının spesifikasyona uygun olduğunu kontrol edin. Pnömatik amplifikatörü ve nozül/flapper tertibatını kontrol edin.

• Doğrusal tepki zayıf: Sıfır yay ayarını kontrol edin. Sıfır yayın sınırlı bir doğrusal çalışma aralığı vardır. Aralık ayar mekanizmasının konumunu kontrol edin.

• Konumlandırıcı yanıt vermiyor: Besleme basıncını ve pnömatik bağlantıları doğrulayın. Dönüştürücünün 4-20 mA sinyalini aldığını kontrol edin.

• Hava kaçağı: O-ringleri, contaları ve diyaframı aşınma açısından kontrol edin. Gerekirse değiştirin.

Yedek Modeller

Fisher 3720, olgun bir elektro-pnömatik konumlandırıcı platformudur. Modern dijital iletişim ve gelişmiş teşhisler için Fisher DVC6200 veya DVC2000 dijital valf kontrolörleri mevcut nesil alternatiflerdir. Eski kurulumlar için, elektrikli giriş gerektiğinde 3720, 3710 pnömatik konumlandırıcı için doğrudan bir yedek olarak hizmet eder. Satıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve giriş sinyali uyumluluğunu doğrulayın.
