Spirax Sarco SP7 Endüstriyel Buhar Valfları için Akıllı Valf Konumlandırıcısı HART Fieldbus

Ürün Genel Görünümü

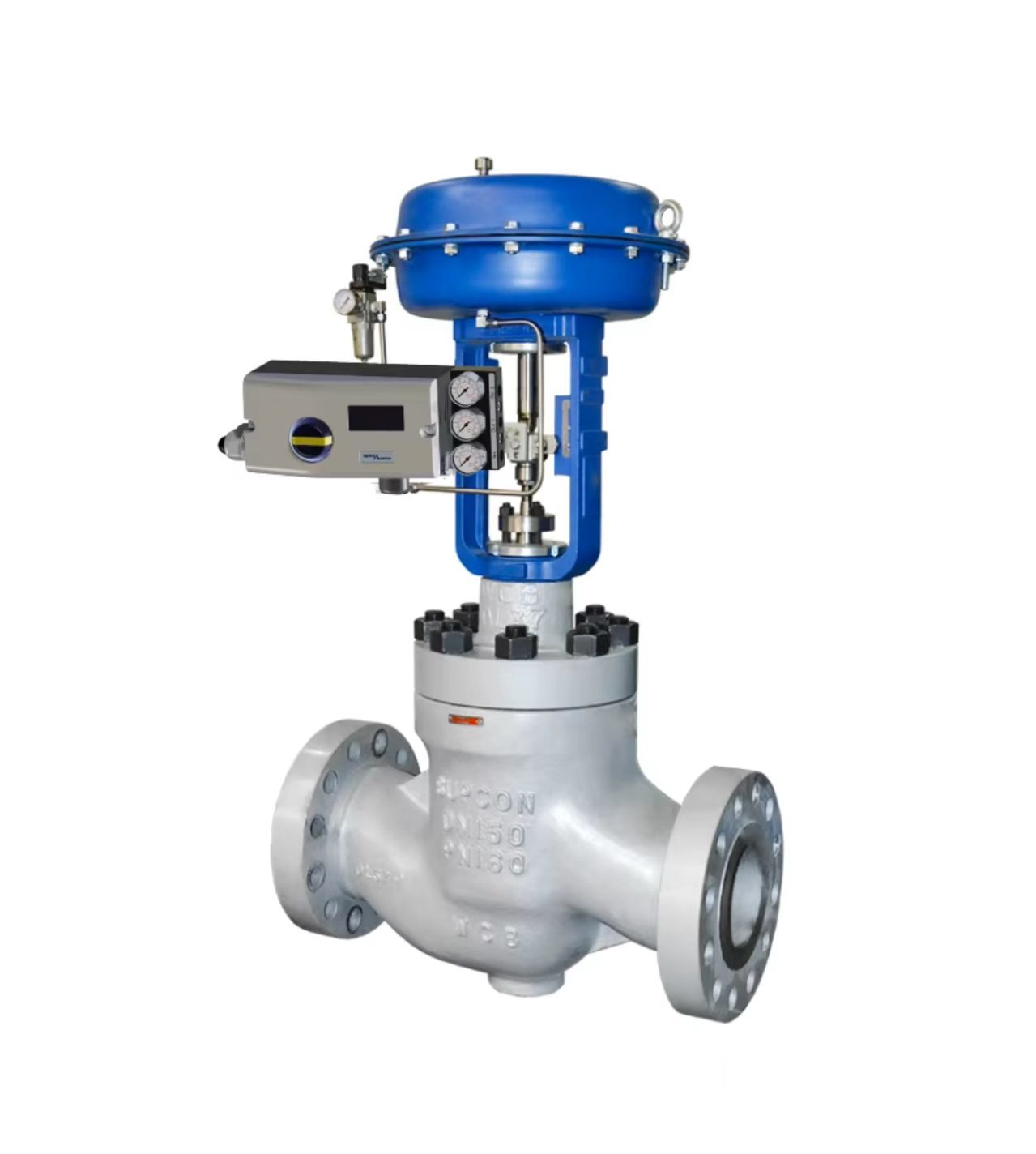

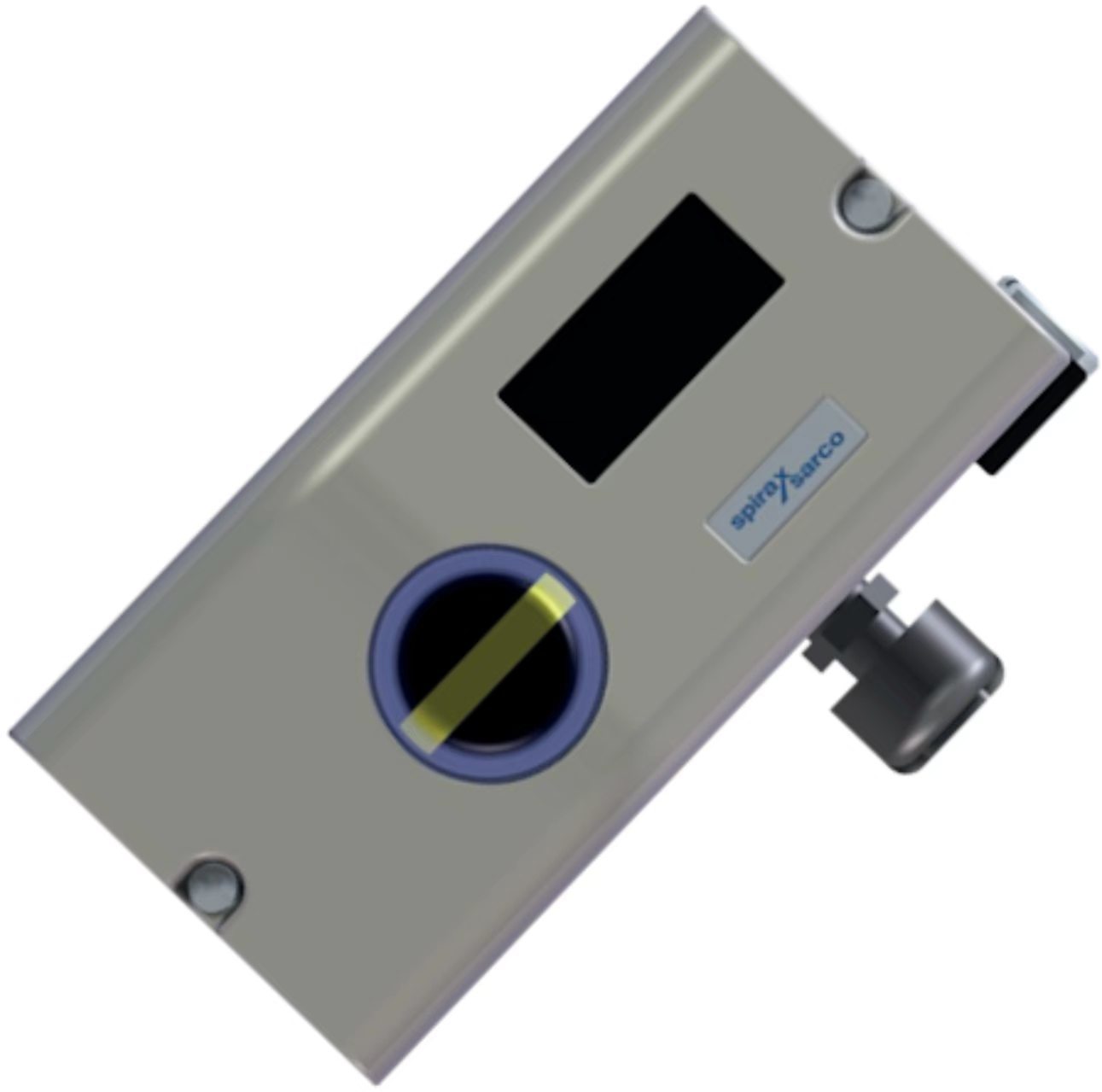

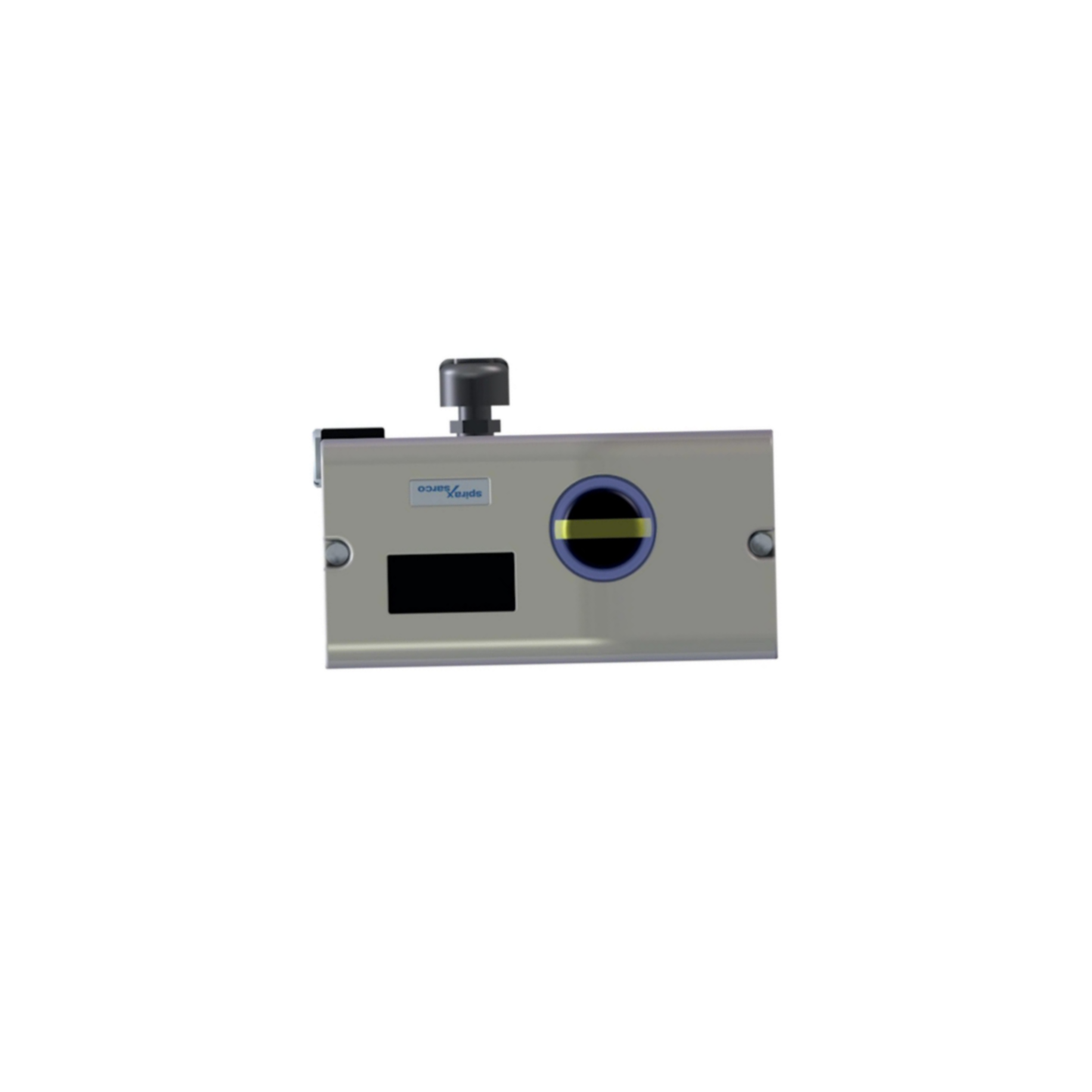

Spirax Sarco SP7, elektronik olarak yapılandırılabilen akıllı elektro-pneumatik bir valf konumlandırıcısıdır.Birim, vananın darbe ve gelen mA sinyalinin tam orantılı kalmasını sağlar.

SP7-1* açık hava hizmetleri için işlenmiş bir döküm alüminyum kabı kullanır. -57'den +57°'ya veya -28'den +28°'ya kadar doğrusal hareketle hareket eden aktüatörlere uyar.Bir montaj kiti ve basınç ölçer bloğu seçenek olarak sağlanabilirKontrol sinyali mA'dır ve besleme hava basıncı 1,4 ila 6 bar arasında değişir.

SP7-10 standart olarak yerel iletişim arayüzü (LCI) ile birlikte gelir. İsteğe bağlı bir HART modülü, 20mA sinyali üzerinden iletişime izin verir. HART 5 veya HART 7 kullanılabilir. SP7-11 PROFIBUS PA kullanır.,Bir dijital giriş kontrol sistem fonksiyonlarını tetikleyebilirken, bir dijital çıkış toplu alarm veya arıza mesajları gönderir.SP7, piyasadaki en enerji tasarruflu konumlandırıcılardan biridir., maksimum sabit durum hava tüketimi 0.015 SCFM'dir. Benzer elektropneumatik konumlandırıcılardan 50 kat daha iyi.

Teknik özellikler

Uygulama Endüstrisi

SP7, buhar kontrol sistemleri, süreç ısıtma ve soğutma, gıda ve içecek tesisleri, farmasötik temiz buhar ve genel endüstriyel valf kontrollerinde kullanılır.Güvenilir dijital konumlandırmanın ve düşük enerji tüketiminin önemli olduğu uygulamalara uygundurKonumlandırıcı, Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, ve TN2000 serileri de dahil olmak üzere herhangi bir NAMUR uyumlu aktüatörle çalışır.

Genel Sorunlar

• Konumlandırıcı giriş sinyaline yanıt vermiyor.: Besleme hava basıncının 1.4 ~ 6 bar arasında olduğunu kontrol edin. Pnömatik bağlantıların güvenli olduğunu kontrol edin. Hava kalitesinin ISO 8573-1: 2010 Sınıf 3'ü karşıladığını doğrulayın:3:3.

• Valf pozisyonu giriş sinyaliyle uyuşmuyor.: Karakteristik eğri ayarlarını kontrol edin. İşleme yönünün doğru ayarlandığını kontrol edin. Sıfır noktasını yeniden kalibre edin.

• Yavaş valf tepkisi: Girdi hava basıncını ve filtreyi kontrol edin.

• Hata 10 (güç kaynağı kesildi): Güç kaynağı en az 20 ms kesildi. Etkinleştirici güvenli konuma geçiyor. Yaklaşık 5 saniye sonra konumlandırıcı otomatik olarak sıfırlanır.

• HATA 11 (RAM hatası): Etkinleştirici güvenli konuma geçiyor. Yaklaşık 5 saniye sonra, konumlandırıcı sıfırlanır ve RAM yeniden başlatılır.

• SENS_ERR (Konum sensörü hatalı)Konum sensörü arızalı.

• Alarm 1 (konumlandırıcı ve aktüatör arasındaki sızıntı): Pnömatik boruları ve ekipmanları sızıntılar için kontrol edin.

• Alarm 2 (Ayarlama noktası akımı aralığın dışındadır)Giriş sinyali kaynağını ve kablolamasını kontrol edin.

Değiştirme Modelleri

Spirax Sarco SP7, mevcut nesil akıllı konumlandırma platformu.Yeni bir kontrol valfi ile karşılaştırmak için mevcut valf performansını karşılaştırmak için uzun vadeli veri eğilimleri ile gelişmiş valf teşhisleri sunar.. Eski kurulumlar için SP7, eski Spirax Sarco EP5/EP6 serisi konumlandırıcılarından ve sadece pnevmatik konumlandırıcılardan bir yükseltme olarak hizmet eder.yolculuk aralığı, ve sipariş vermeden önce iletişim protokolü.
