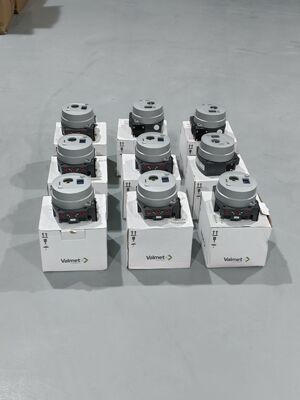

HART 6/7 Fieldbus SIL 2 Sertifikasyonu ve Dokunmasız Valf Konumu Ölçümü ile Neles ND9000 Akıllı Valf Konumlandırıcı

Ürün Genel Bakışı

Neles ND9000, hassas pnömatik aktüatör kontrolü için tasarlanmış, mikrodenetleyici tabanlı akıllı bir valf kontrol cihazıdır. 4-20mA veya fieldbus güç kaynağı ile çalışır ve giriş komut sinyalini gerçek valf konumuyla sürekli karşılaştırarak aktüatörü ayarlar. ND9000, her kontrol valfi aktüatörü ve tüm endüstri alanlarında çalışır.

Ünite, geri besleme yolunda mekanik aşınmayı ortadan kaldıran temassız valf konumu ölçümü kullanır. Hem döner hem de doğrusal valfleri destekler ve aynı cihaz tek etkili ve çift etkili aktüatörleri destekler. Yerel kullanıcı arayüzü (LUI) veya uzaktan DTM/EDD yapılandırması ile devreye alma basittir. 1 noktalı kalibrasyon özelliği, çalışmayı bozmadan proses halindeki valflere kurulum imkanı sunar.

ND9000, IEC 61508'e göre TÜV'den SIL 2 sertifikasına sahiptir. Kendi kendine teşhis, çevrimiçi teşhis, performans teşhisi ve iletişim teşhisi dahil olmak üzere kapsamlı teşhisler sunar. Cihaz, 25 yıllık veri saklama süresi ile 8000'e kadar çevrimiçi alarm ve bakım hatırlatıcısı depolar. Gelişmiş teşhisler, operatörlerin valf sürtünmesi, yay kuvveti ve aşınma durumunu tahminci bakım için izlemesine olanak tanır.

Teknik Özellikler

Uygulama Endüstrisi

Neles ND9000, petrol ve gaz, kimyasal işleme, enerji üretimi, kağıt hamuru ve kağıt, madencilik ve genel endüstriyel otomasyon alanlarında hizmet vermektedir. Anahtar uygulamalar arasında boru hattı ve aktüatör kontrolü, reaktör valfi konumlandırma, türbin baypas otomasyonu, akış düzenlemesi ve madencilik flotasyon kontrolü yer alır. Cihaz, tüm büyük DCS sistemleriyle entegre olur ve üçüncü taraf aktüatörler için montaj kitlerini destekler. Deniz uygulamaları için deniz onaylı versiyonları mevcuttur.

Yaygın Sorunlar

• Valf Konumu Aralık Dışı Olduğu İçin Kalibrasyon Başarısız Oldu: Hava besleme basıncını kontrol edin. Çift etkili aktüatörler için, beklenen minimum beslemeden yaklaşık 10 PSI daha düşük bir basınç ayarlayın. Tek etkili aktüatörler için, aktüatörün nominal basıncını aşmayın. Geri besleme kolundaki H-Klipsin düz, düz ve valf geri besleme mili ile hizalı olduğunu doğrulayın.

• HATA / Seyahat Çok Kısa: Konumlandırıcı, Otomatik Ayar sırasında fiziksel geri besleme mili açısı değişiminin minimum elektriksel ölçüm eşiğine ulaşmadığını tespit etti. Montaj ve geri besleme bağlantı hizalamasını kontrol edin.

• HATA / Kontrol Sapması: Valf konumu, yapılandırılmış limitin ötesinde ayar noktasından sapıyor. Valf sıkışması, artan sürtünme veya hava besleme sorunlarını kontrol edin.

• Avlanma Algılama Uyarısı: Valf salınımı tespit edildi. Valfi stabilize etmek için performans seviyesini daha az agresif olarak değiştirin. Makara valfi kapasitesinin aktüatör için yeterli olduğunu doğrulayın.

• Konum Kalibrasyonu Başarısız Oldu: Yapılandırma parametrelerini ve kontrol cihazı montajını doğrulayın. Kontrol cihazı milinin doğru şekilde hizalandığından emin olun.

• Sıcaklık Sensörü Arızası: Sıcaklık ölçümü başarısız oldu. Ölçümlerin doğruluğu azaldı. Bir sonraki bakım fırsatında ND cihazını değiştirin.

• Besleme Basıncı Limitlerin Dışında: Besleme basıncı belirtilen çalışma koşullarını aştı. Hava besleme regülatörünü ve kompresör çıkışını kontrol edin.

Değiştirme Modelleri

Neles ND9000, olgun bir akıllı valf kontrol cihazı platformudur. Eski kurulumlar için, ND7000 serisi konumlandırıcılar doğrudan öncülleridir - ND9000, geliştirilmiş teşhis ve fieldbus seçenekleri ile işlevsel bir yükseltme olarak hizmet vermektedir. ND9103HX8T ve ND9106HX8T, geliştirilmiş patlamaya dayanıklı sertifika sunan ND9000 serisi içindeki belirli model varyantlarıdır. Çapraz satıcı alternatifleri için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
