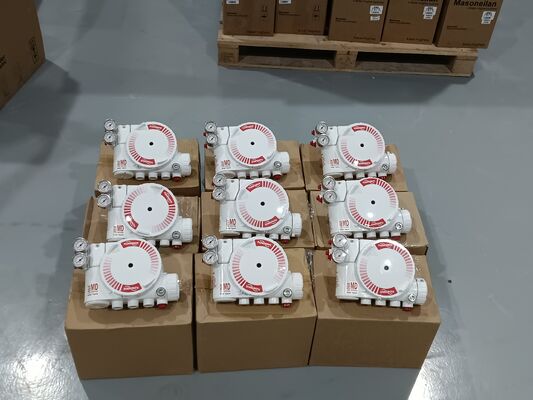

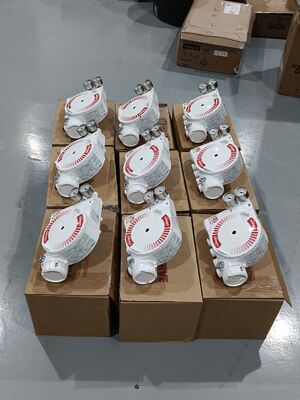

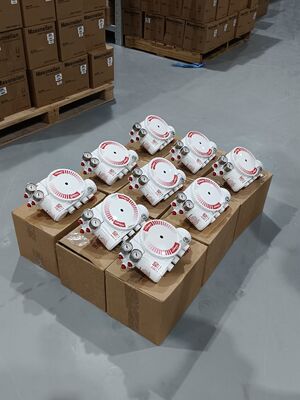

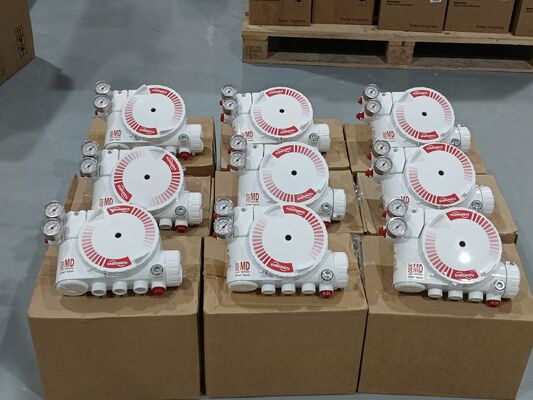

Flowserve Logix 3200MD Pneumatik Kontrol Valfleri için HART 5 ile Precision Dijital Valf Yerleştiricisi

Ürün Genel Bakışı

Flowserve Logix 3200MD, piezo teknolojisi üzerine kurulu, pnömatik aktüatörlerin güvenilir ve doğru kontrolünü sağlayan dijital bir valf konumlayıcısıdır. İki telli 4-20mA giriş alır ve bu analog komuta yanıt olarak valf aktüatörünü yönlendirir. Yapılandırma, düğmeler, bir HART el terminali veya SoftTools yazılımı kullanılarak yerel olarak yapılabilir. Yerleşik durum LED'leri, DIP anahtarları ve kalibrasyon düğmeleri kurulum sürecini basitleştirir. Dinamik kazanç seçimi ile otomatik ayar, kontrolü kararlı ve duyarlı tutar.

Konumlayıcı, hem çift etkili hem de tek etkili aktüatörlerle doğrusal ve döner konfigürasyonlarda çalışır. Besleme basıncı dalgalanmalarına tolerans gösterir ve 30 ila 150 psig arası besleme basınçlarını kabul eder. Patlamaya dayanıklı muhafaza, Sınıf I Bölüm 1 Gruplar B-D, Ex d IIB+H2 ve AEx d IIB+H2 derecelerine sahiptir. Ünite SIL 2 uyumludur.

Teknik Özellikler

Uygulama Endüstrisi

Flowserve Logix 3200MD, petrol ve gaz, kimyasal işleme, enerji üretimi, su arıtma ve ilaç endüstrilerinde kullanılır. Boru hattı ve aktüatör kontrolü, reaktör valf konumlandırma, türbin baypas otomasyonu ve tesislerde akış düzenlemesi işlemlerini gerçekleştirir.

Yaygın Sorunlar

• LED yanmıyor: Akım 3,6 mA'nın altında veya kablo polaritesi yanlış. Besleme akımının en az 3,6 mA olduğunu doğrulayın ve polariteyi kontrol edin.

• Düzensiz iletişim: HART sinyali sorunları. Akım kaynağı bant genişliğinin 25Hz ile sınırlı olduğunu kontrol edin. Kablo uzunluğunu ve empedansını doğrulayın. Uyumlu bir kendinden güvenli bariyer kullanın.

• Ünite analog komutlara yanıt vermiyor: Ünite dijital komut modunda veya bir kalibrasyon hatası oluştu. Komut modunu analoğa değiştirin. Üniteyi yeniden kalibre edin.

• Valf konumu okuması beklenenden farklı: Konum sensörü montajı 180 derece değil, strok kalibre edilmemiş veya MPC aktif. Sensörü yeniden konumlandırın. Strok kalibrasyonunu yapın.

• Valf tamamen açık veya kapalı konumda sürülüyor: Strok kalibre edilmemiş, Hall sensörü iç döngüsü bağlı değil, yanlış hava eylemi ayarlanmış veya borular ters çevrilmiş. Strok kalibrasyonunu yapın. Donanım bağlantılarını kontrol edin.

• Sürtünme Kalibrasyonu Gerekli: Fabrika sıfırlamasından bu yana sürtünme kalibrasyonu yapılmadı. Ekran menüsü, el terminali veya DTM kullanarak Sürtünme Kalibrasyonu yapın.

Yedek Modeller

Flowserve Logix 3200MD olgun bir dijital konumlayıcı platformudur. Ek güvenlik bütünlüğü için Logix 3200MD+ varyantı geliştirilmiş özellikler sunar. Daha yeni kurulumlar için Logix 3800 aynı ürün ailesi içinde alternatif bir modeldir. Farklı satıcı alternatifleri için sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
