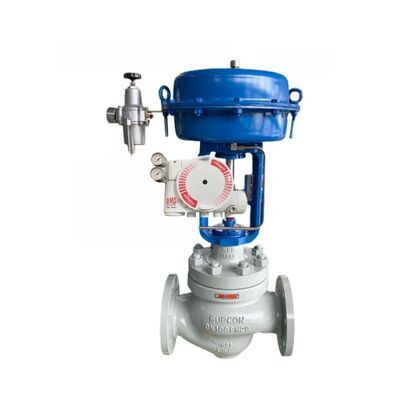

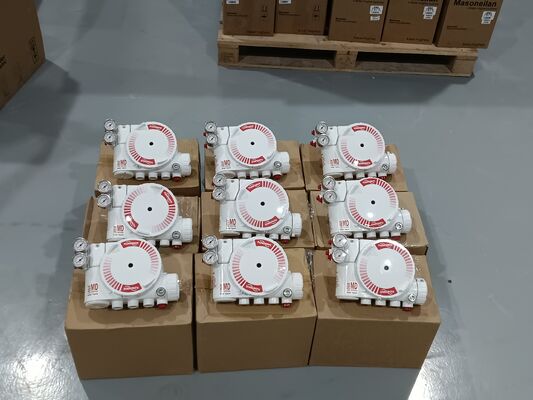

Flowserve Logix 3200MD HART İletişimli Patlamaya Dayanıklı SIL 2 Uyumlu Dijital Valf Konumlandırıcı (Kontrol Vanaları İçin)

Ürün Genel Bakışı

Flowserve Logix 3200MD, güvenilir ve doğru pnömatik aktüatör kontrolü sağlamak için piezo teknolojisini kullanan yüksek performanslı bir dijital valf pozisyoneridir. İki telli 4-20mA giriş sinyalini kabul eder ve bu analog komuta göre bir valf aktüatörünü konumlandırır. Kurulum, düğmeler, bir HART el terminali veya SoftTools yazılımı aracılığıyla yerel olarak yapılabilir. Yerel durum LED'leri, DIP anahtarları ve kalibrasyon düğmeleri yapılandırmayı kolaylaştırır. Dinamik kazanç seçimi ile otomatik ayar, kararlı ve duyarlı kontrol sağlar.

Ünite, hem çift etkili hem de tek etkili aktüatörlerle doğrusal ve döner montajlar için çalışır. Besleme basıncı dalgalanmalarına karşı duyarsızdır ve 30 ila 150 psig arasındaki besleme basınçlarını idare edebilir. Patlamaya dayanıklı muhafaza, Sınıf I Bölüm 1 Gruplar B-D, Ex d IIB+H2 ve AEx d IIB+H2 derecelerine sahiptir ve pozisyoner SIL 2 uyumludur.

Teknik Özellikler

Uygulama Endüstrisi

Flowserve Logix 3200MD, petrol ve gaz, kimyasal işleme, enerji üretimi, su arıtma ve ilaç endüstrilerinde kullanılır. Boru hattı ve aktüatör kontrolü, reaktör valf konumlandırma, türbin baypas otomasyonu ve tesislerde akış düzenlemesini yönetir.

Yaygın Sorunlar

• LED yanıp sönmüyor: Akım 3,6 mA'nın altında veya kablo polaritesi yanlış. Besleme akımının en az 3,6 mA olduğunu doğrulayın ve polariteyi kontrol edin.

• Düzensiz iletişim: HART sinyali sorunları. Akım kaynağı bant genişliğinin 25Hz ile sınırlı olduğunu kontrol edin. Kablo uzunluğunu ve empedansını doğrulayın. Uyumlu bir kendinden güvenli bariyer kullanın.

• Ünite analog komutlara yanıt vermiyor: Ünite dijital komut modunda veya bir kalibrasyon hatası oluştu. Komut modunu analoğa değiştirin. Üniteyi yeniden kalibre edin.

• Valf konumu okuması beklenenden farklı: Konum sensörü montajı 180 derece değil, strok kalibre edilmemiş veya MPC aktif. Sensörü yeniden konumlandırın. Strok kalibrasyonunu yapın.

• Valf tamamen açık veya kapalı konumda çalışıyor: Strok kalibre edilmemiş, Hall sensörü iç döngüsü bağlı değil, yanlış hava eylemi ayarlanmış veya boru ters çevrilmiş. Strok kalibrasyonunu yapın. Donanım bağlantılarını kontrol edin.

• Sürtünme Kalibrasyonu Gerekli: Fabrika sıfırlamasından bu yana sürtünme kalibrasyonu yapılmadı. Ekran menüsünü, el terminalini veya DTM'yi kullanarak Sürtünme Kalibrasyonunu gerçekleştirin.

Değiştirme Modelleri

Flowserve Logix 3200MD olgun bir dijital pozisyoner platformudur. Ek güvenlik bütünlüğü için Logix 3200MD+ varyantı geliştirilmiş özellikler sunar. Daha yeni kurulumlar için Logix 3800, aynı ürün ailesi içinde alternatif bir modeldir. Satıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
