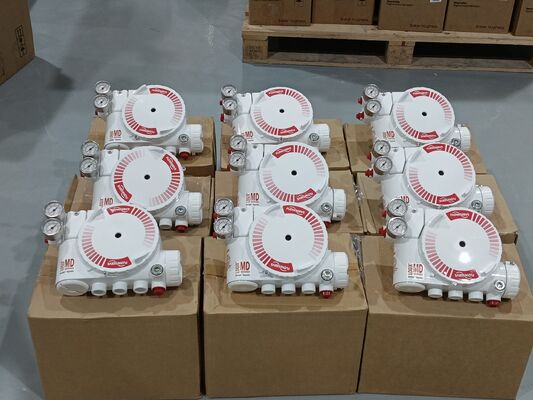

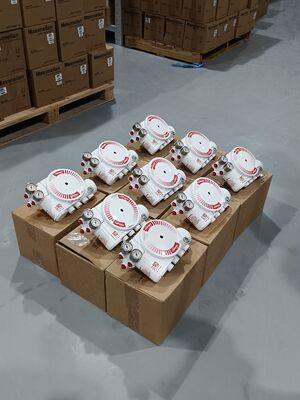

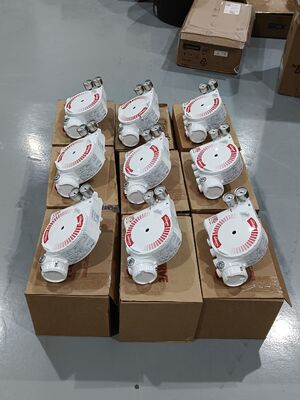

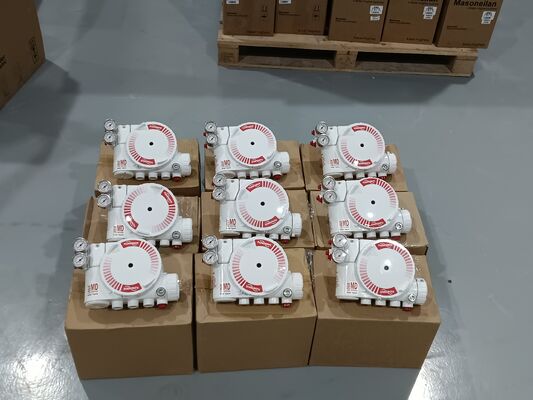

Flowserve Logix 3200MD patlama geçirmez kabinde pnevmatik aktüatörler için HART 5 ile akıllı valf konumlandırıcı

Ürün Genel Bakışı

Flowserve Logix 3200MD, yüksek performans ve güvenilirlik için piezo teknolojisi kullanan dijital bir HART valf konumlandırıcıdır. Analog bir kontrol sinyaline dayalı olarak pnömatik bir aktüatörü çalıştıran iki telli, 4-20mA girişli bir cihazdır. Yapılandırma, düğmeler, bir HART el terminali veya SoftTools yazılımı ile yerel olarak yapılabilir. Yerel durum LED'leri, DIP anahtarları ve kalibrasyon düğmeleri kurulumu basitleştirir. Dinamik kazanç seçimi ile otomatik ayar, kararlı kontrol sağlar.

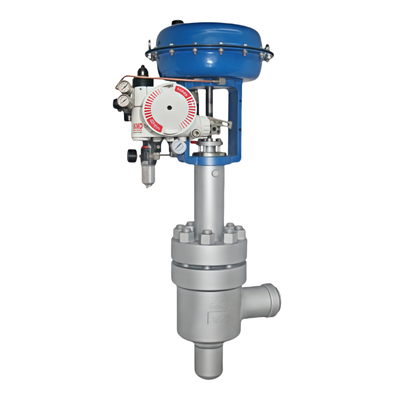

Birim, hem çift etkili hem de tek etkili aktüatörleri, lineer ve döner montajlar için destekler. Besleme basıncı değişikliklerine karşı duyarsızdır ve 30 ila 150 psig arasındaki besleme basınçlarını idare edebilir. Patlamaya dayanıklı muhafaza, Sınıf I Bölüm 1 Gruplar B-D, Ex d IIB+H2, AEx d IIB+H2 olarak derecelendirilmiştir ve SIL 2 uyumludur.

Teknik Özellikler

Uygulama Endüstrisi

Flowserve Logix 3200MD, petrol ve gaz, kimyasal işleme, enerji üretimi, su arıtma ve ilaç endüstrilerine hizmet vermektedir. Boru hattı ve aktüatör kontrolü, reaktör valf konumlandırma, türbin baypas otomasyonu ve akış düzenlemesi işlemlerini gerçekleştirir.

Yaygın Sorunlar

• LED yanmıyor: Akım 3,6 mA'nın altında veya kablo polaritesi yanlış. Besleme akımının en az 3,6 mA olduğunu doğrulayın ve polariteyi kontrol edin.

• Düzensiz iletişim: HART sinyali sorunları. Akım kaynağı bant genişliğinin 25Hz ile sınırlı olduğunu kontrol edin. Kablo uzunluğunu ve empedansını doğrulayın. Uyumlu bir doğal güvenlik bariyeri kullanın.

• Birim analog komutlara yanıt vermiyor: Birim dijital komut modunda veya bir kalibrasyon hatası oluştu. Komut modunu analoğa değiştirin. Birimi yeniden kalibre edin.

• Valf konumu okuması beklenenden farklı: Konum sensörü montajı 180 derece değil, strok kalibre edilmemiş veya MPC aktif. Sensörü yeniden konumlandırın. Strok kalibrasyonunu yapın.

• Konum tamamen açık veya kapalı olarak sürülüyor: Strok kalibre edilmemiş, Hall sensörü iç döngüsü bağlı değil, yanlış hava eylemi ayarlanmış veya boru ters çevrilmiş. Strok kalibrasyonunu yapın. Donanım bağlantılarını kontrol edin.

• Sürtünme Kalibrasyonu Gerekli: Fabrika sıfırlamasından bu yana sürtünme kalibrasyonu yapılmadı. Ekran menüsünü, el terminalini veya DTM'yi kullanarak Sürtünme Kalibrasyonunu gerçekleştirin.

Yedek Modeller

Flowserve Logix 3200MD olgun bir dijital konumlandırıcı platformudur. Ek güvenlik bütünlüğü için Logix 3200MD+ varyantı geliştirilmiş özellikler sunar. Daha yeni kurulumlar için Logix 3800, aynı ürün ailesi içinde alternatif bir modeldir. Farklı satıcı alternatifleri için sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
