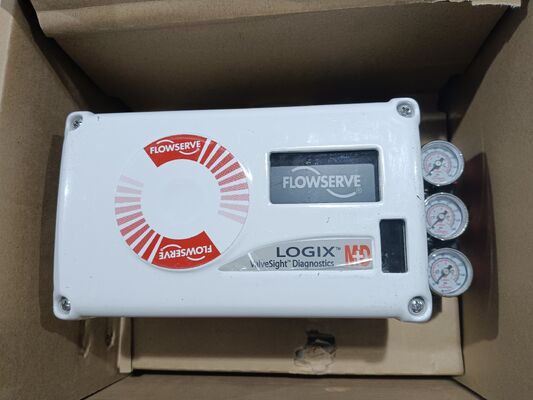

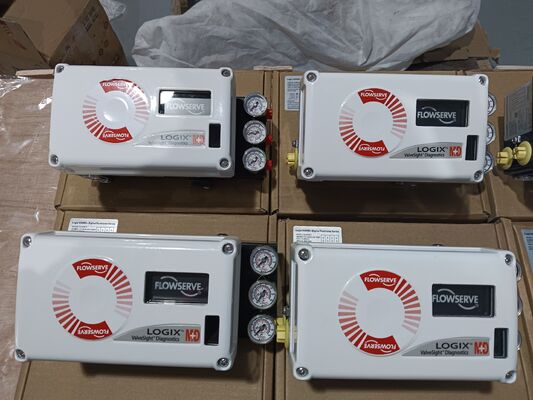

Flowserve Logix 520MD HART 5, 6 ve 7 İletişimi ile Dijital Valf Yerleştiricisi, ±0.25% Doğruluk ve IP66/NEMA 4X Kapalı

Ürün Genel Görünümü

Flowserve Logix 520MD, doğru pnevmatik aktüatör kontrolü için tasarlanmış yüksek performanslı bir dijital valf konumlandırıcıdır.ve 7 iletişim ve hem rotary hem de doğrusal aktüatörler için bir pnevmatik çıkış sağlarBirim, basit kurulum ve güçlü teşhis işlevleri ile hassas konumlandırma ve ayarlama yeteneklerini birleştirir.

Çok değişkenli bir kazanç ayarlama algoritması, 520MD'nin çok küçük adım değişiklikleri için çözünürlüğü korurken minimum aşımla büyük adım değişiklikleri yapmasına izin verir.Otomatik ayar, ölçülen bir yanıt üretmek için aktüatörü döngüler ve uygun aktüatör performansını sağlayan kazanç değerlerini seçerBir kazanç modifiye seçicisi, en iyi sonuçlar için hesaplanan kazancı artırabilir veya azaltabilir.

DIP anahtarları ayarlama modunu ve diğer yaygın ayarları yönetir.Düzenleme setleri, el cihazı veya ValveSight yazılımı ile çok çeşitli aktüatör boyutlarına ve türlerine uyum sağlamak için değiştirilebilir.İki aşamalı bir kontrol tasarımı daha hızlı yanıt süreleri ve düşük hava tüketimi ile daha sıkı kontrol sağlar.

Teknik özellikler

Uygulama Endüstrisi

Flowserve Logix 520MD petrol ve gaz, kimyasal işleme, enerji üretimi, su arıtma ve ilaç endüstrilerine hizmet vermektedir.Reaktör valflerinin konumlandırılmasıSertifikalı tehlikeli alan sınıflandırmaları, zorlu süreç ortamları için uygun hale getirir.

Genel Sorunlar

• LED yanmıyor: Akım 3.6 mA'nın altında veya kablolama kutupluğu hatalı.

• Değişik iletişim: HART sinyali sorunları. Mevcut kaynak bant genişliği 25Hz ile sınırlı olduğundan emin olun. Kablo uzunluğunu ve impedansını kontrol edin. Uyumlu bir içsel güvenlik bariyeri kullanın.

• Birim analog komutlara cevap vermiyor.: Birim dijital komut modundadır veya bir kalibrasyon hatası meydana geldi. Komut modunu analog'a değiştirin. Birimi yeniden kalibre edin.

• Valf pozisyonu beklendiği gibi değil: konum sensörü montajı 180 derece değil, vuruş kalibre edilmemiştir, MPC etkin veya kullanıcı karakterifikasyonu aktif. yeniden konumlandırma sensörü. kalibre vuruşu.

• Tamamen açık veya kapalı olarak çalıştırılan pozisyon, komutaya yanıt vermiyorStroke kalibre edilmemiş, Hall sensörünün iç döngüsü bağlanmamış, yanlış hava hareketi ayarlanmış, boru ters veya I / P dönüştürücü sorunu.

• Sürtünme Kalibrasyonu Gerekli: Fabrika sıfırlamasından bu yana hiçbir sürtünme kalibrasyonu yapılmadı.

Değiştirme Modelleri

Flowserve Logix 520MD serisi, olgun bir dijital konumlandırma platformu. Ek güvenlik bütünlüğü gerektiren uygulamalar için, Logix 520MD + varyantı geliştirilmiş özellikler sunar.Yeni tesisler için, Logix 3200MD ve Logix 3800MD aynı ürün ailesinin alternatif modelleri.ve sipariş vermeden önce iletişim protokolü.
