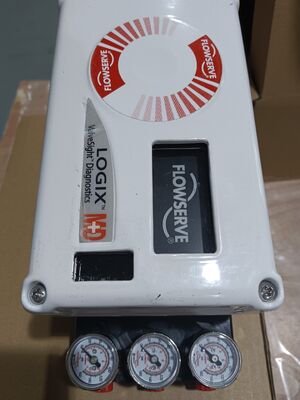

Flowserve Logix 520MD, hassas kontrol ve çok değişkenli kazanç ayarlama için HART iletişimine sahip dijital valf konumlandırıcı

Ürün Genel Bakışı

Flowserve Logix 520MD, pnömatik aktüatörlerin hassas kontrolünü sağlayan dijital bir valf pozisyonlayıcısıdır. HART iletişimi (HART 5, 6 ve 7 desteklenir) ile iki telli 4-20mA kontrol sinyalini kabul eder ve bunu döner ve doğrusal aktüatörler için pnömatik bir çıkışa dönüştürür. Pozisyonlayıcı, üstün konumlandırma ve ayarlama fonksiyonlarını kullanışlı kurulum ve güçlü teşhis araçlarıyla birleştirir.

520MD, minimum aşırı salınımla büyük adım değişikliklerine izin veren ve aynı zamanda çok küçük adım değişikliklerine yanıt verme çözünürlüğünü koruyan çok değişken kazanç ayarlama algoritması kullanır. Otomatik ayarlama prosedürü, ölçülen bir yanıt üretmek için aktüatörü döngüye sokar ve uygun aktüatör performansını sağlayan kazanç değerlerini seçer. Bir kazanç değiştirici seçici, optimum performans için hesaplanan kazancı artırabilir veya azaltabilir.

Yapılandırma, ayarlama modu ve diğer yaygın ayarlar için kolay DIP anahtar ayarları aracılığıyla gerçekleştirilir. Özel gereksinimler için, geniş bir aktüatör boyutu ve türü yelpazesine uyum sağlamak üzere ayarlama setleri bir el terminali veya ValveSight yazılımı ile değiştirilebilir. Ünite, daha hızlı yanıt süreleri ve daha sıkı kontrol için düşük hava tüketimi ile iki aşamalı bir kontrol tasarımına sahiptir.

Teknik Özellikler

Uygulama Endüstrisi

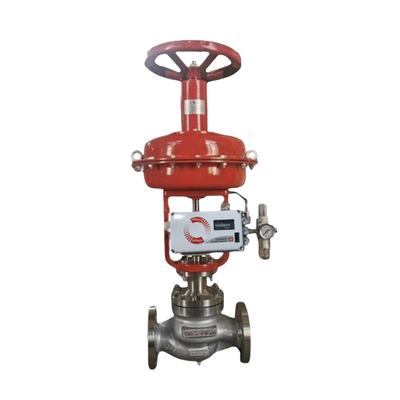

Flowserve Logix 520MD, petrol ve gaz, kimyasal işleme, enerji üretimi, su arıtma ve ilaç endüstrilerinde kullanılır. Anahtar uygulamalar arasında boru hattı ve aktüatör kontrolü, reaktör valf konumlandırma, türbin baypas otomasyonu, tesislerde akış düzenlemesi ve hijyenik valf işlemleri yer alır. Sertifikalı tehlikeli alan derecesi, onu zorlu proses ortamları için uygun hale getirir.

Yaygın Sorunlar

• LED yanıp sönmüyor: Akım 3.6 mA'nın altında veya kablolama polaritesi yanlış. Besleme akımının en az 3.6 mA olduğunu doğrulayın ve polariteyi kontrol edin.

• Düzensiz iletişim: HART sinyali sorunları. Akım kaynağı bant genişliğinin 25Hz ile sınırlı olduğunu kontrol edin. Kablo uzunluğunu ve empedansını doğrulayın. Uyumlu bir iç güvenlik bariyeri kullanın.

• Birim analog komutlara yanıt vermiyor: Birim dijital komut modunda veya bir kalibrasyon hatası oluştu. Komut modunu analoğa değiştirin. Birimi yeniden kalibre edin.

• Valf konumu okuması beklenenden farklı: Konum sensörü montajı 180 derece değil, strok kalibre edilmemiş, MPC aktif veya kullanıcı karakterizasyonu aktif. Sensörü yeniden konumlandırın. Strok kalibre edin.

• Tam açık veya kapalı konumda sürülüyor, komuta yanıt vermiyor: Strok kalibre edilmemiş, Hall sensörü iç döngüsü bağlı değil, yanlış hava eylemi ayarlanmış, borular ters çevrilmiş veya I/P dönüştürücü sorunu.

• Sürtünme Kalibrasyonu Gerekli: Fabrika sıfırlamasından bu yana sürtünme kalibrasyonu yapılmadı. Ekran menüsü, el terminali veya DTM kullanarak Sürtünme Kalibrasyonu yapın.

Değiştirme Modelleri

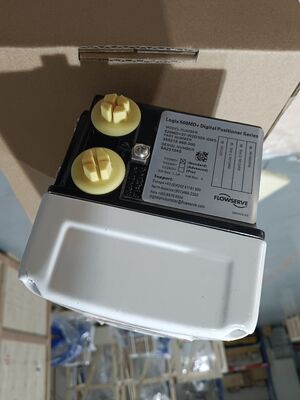

Flowserve Logix 520MD serisi olgun bir dijital pozisyonlayıcı platformudur. Ek güvenlik bütünlüğü gerektiren uygulamalar için Logix 520MD+ varyantı geliştirilmiş özellikler sunar. Daha yeni kurulumlar için Logix 3200MD ve Logix 3800MD, aynı ürün ailesi içindeki alternatif modellerdir. Satıcılar arası alternatifler için sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
