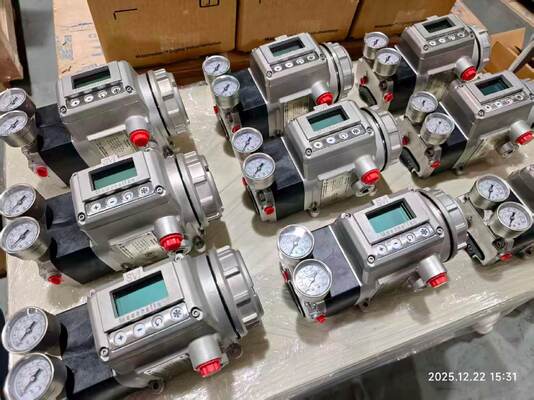

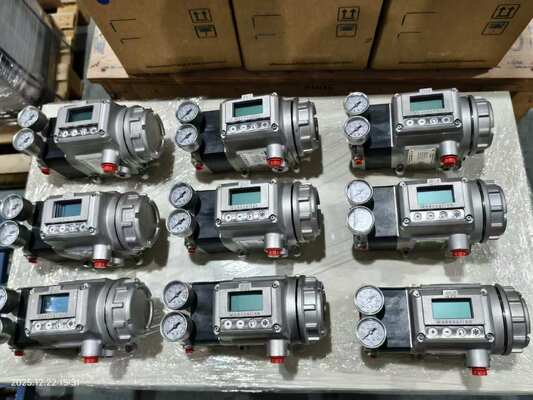

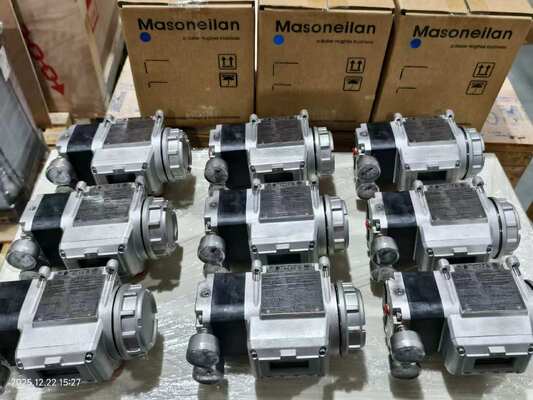

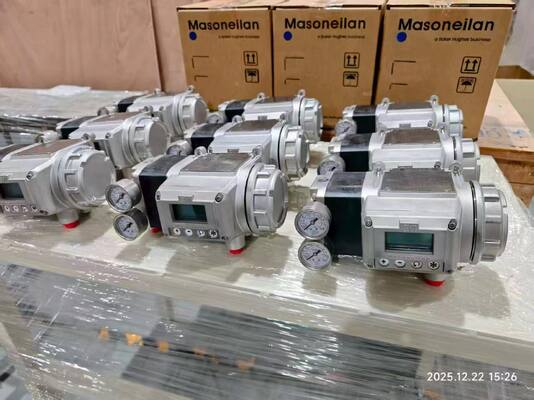

Masoneilan SVI3 Dijital Valf Pozisyoner HART 7 İletişimli 4-20mA Döngü ve Gelişmiş Tanılama

Ürün Genel Bakışı

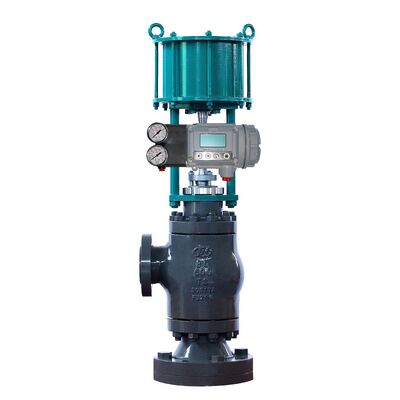

Masoneilan SVI3, iki telli 4-20mA döngü üzerinden HART 7 iletişimi kullanan üçüncü nesil dijital valf pozisyonlayıcısıdır. Pnömatik aktüatörleri yüksek hassasiyetle tahrik eder ve sürekli valf izleme için gelişmiş teşhis özellikleri içerir. Temassız konum sensörü, muhafaza üzerinden okuma yaparak mekanik aşınma noktalarını ortadan kaldırır. Cihaz -55°C'ye kadar çalışabilir, bu da onu aşırı iklimler için uygun hale getirir.

Yerel arayüz, yüksek kontrastlı grafik ekran ve tehlikeli alanlar için derecelendirilmiş basmalı düğmeler içerir. Smart Cal, tek tuşla kurulum ve kalibrasyon sağlayarak devreye alma süresini azaltır. Pozisyonlayıcı, harici araçlar olmadan eğilim analizi sağlayan bir yıla kadar teşhis verisini yerleşik olarak depolar. DTM ve EDD desteği aracılığıyla büyük kontrol sistemleriyle entegre olur.

Durağan hava tüketimi önceki modellere göre %40 daha düşüktür ve hava beslemesi daha hızlı strok için %15 daha yüksektir. SVI3, işlem çalışırken valf sağlığını izleyen 19 çevrimiçi valf teşhisi içerir ve arızalar oluşmadan önce bakım ihtiyaçlarını tahmin etmeye yardımcı olur.

Teknik Özellikler

Uygulama Endüstrisi

Masoneilan SVI3, enerji üretimi, rafineri, petrokimya, orta akım petrol ve gaz ve yukarı akım petrol ve gaz endüstrilerinde kullanılır. Anahtar uygulamalar arasında buhar türbini jeneratörleri, kondenserler, soğutma kuleleri, reaktör binaları, türbin binaları, ısı geri kazanımlı buhar jeneratörleri, santral dengesi, damıtma, hidroişlem reforming, çatlatma, ikincil karıştırma, söndürme ve fraksiyonlama, şarj gazı sıkıştırma, ayırma, boru hattı bütünlüğü operasyonları, dehidrasyon, soğutma, sıvılaştırma, yükleme ve nakliye, yeniden gazlaştırma ve sıkıştırma yer alır.

Yaygın Sorunlar

• Smart Cal tamamlanamıyor: Besleme basıncının 20-120 psi aralığında olduğunu kontrol edin. Valf seyahat limitlerinin derecelendirilmiş aralıkta olduğunu doğrulayın. Valfin sıkışmadığından veya takılmadığından emin olun.

• Konum salınımı veya döngüsü: Takılma-kayma olup olmadığını kontrol edin. Konum döngüleri ayar noktası döngülerinden çok daha büyükse, pozisyonlayıcı döngüye neden oluyor olabilir. El çarkının valf strokunu engellediğini, kırık bir mili veya bağlantısı kesilmiş konum geri bildirim bileşenlerini inceleyin.

• HART el cihazıyla iletişim hatası: Döngü direncini yeterli olup olmadığını doğrulayın. Terminal voltajının uyumluluk gereksinimlerini (9Vdc @ 20mA, 11Vdc @ 4mA) karşıladığını kontrol edin.

• Düşük güç hatası (LOW_POWER): Giriş akımı 3,15 mA'nın altında. Kalibrasyon ve teşhis için döngü akımını 4 mA'ya yükseltin.

• Otomatik ayarlamadan sonra TuneERR görünür: Manuel ayarlama gerekebilir. Talimat kılavuzundaki sorun giderme bölümüne bakın.

• SelfCheckError veya donanım hatası: Gücü iki dakika kapatıp yeniden başlatın. ValVue veya HART Ana Bilgisayarını kullanarak alarmı temizleyin. Hata devam ederse, elektronik modülü değiştirin.

Yedek Modeller

Masoneilan SVI3, SVI II AP ve SVI1000'in doğrudan yerini almaktadır. Herhangi bir valf/aktüatör kombinasyonu için paslanmaz çelik montaj braketlerine sahiptir ve SVI II AP ve SVI1000 montaj braketleriyle tamamen geriye dönük uyumludur. SVI II AP kullanıcıları için yükseltme nispeten basittir — mevcut montaj kullanılabilir ve yalnızca hava/boru bağlantısının ayarlanması gerekebilir. Çapraz satıcı alternatifleri için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
