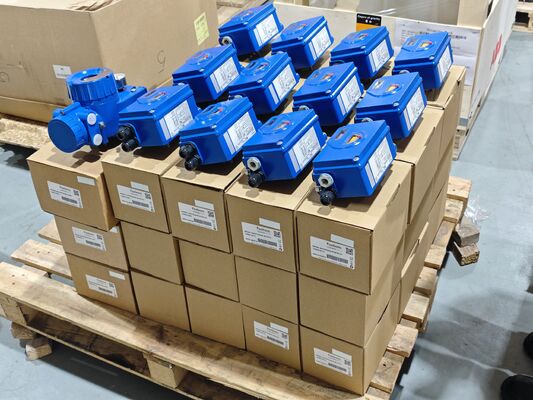

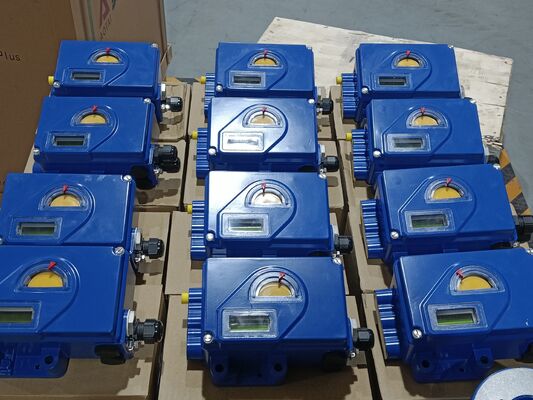

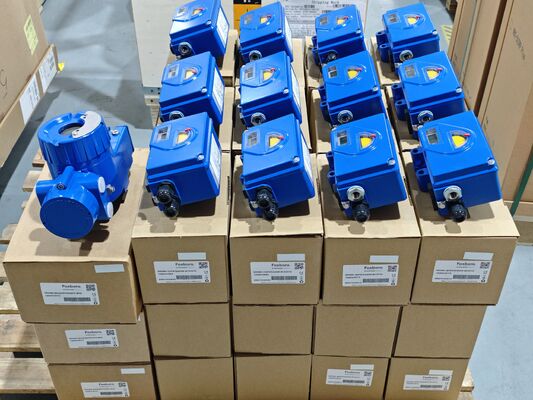

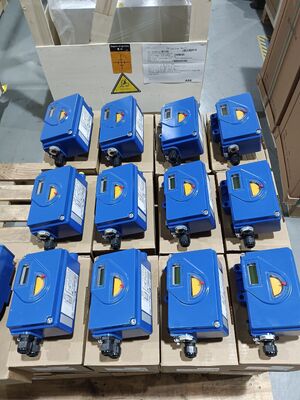

Foxboro SRD991 Serisi Akıllı Dijital Valf Yerleştiricisi HART 4-20mA Kontrol Valfleri için

Ürün Genel Bakışı

Foxboro SRD991, pnömatik valf aktüatörlerini doğru bir şekilde kontrol etmek için tasarlanmış, mikroişlemci tabanlı akıllı bir valf pozisyonlayıcısıdır. Hem lineer hem de döner uygulamalar için tek etkili ve çift etkili aktüatörleri destekler. Cihaz, düğmeler ve çok dilli grafik LCD aracılığıyla yerel yapılandırma, gelişmiş kendi kendine teşhis ve birden fazla iletişim seçeneği sunar.

Pozisyonlayıcı, çok dilli tam metin göstergeli, kullanımı kolay, menü tabanlı bir grafik LCD'ye sahiptir. Tüm parametreler düğmelerle yerel olarak yapılandırılabilir. Zaman kazandıran otomatik başlatma ve kendi kendine kalibrasyon, pozisyonlayıcıyı sadece iki adımda kullanıma hazır hale getirir. Durum ve teşhis mesajları LCD'de görüntülenir.

İletişim seçenekleri HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 veya hiçbiri içermektedir. Cihaz SIL 3 uyumludur ve valf ayak izi, çevrimiçi sürtünme, konum/tepki geçmişi ve Kısmi Stroku Testi (PST) dahil olmak üzere gelişmiş ve üstün teşhisler sunar. Montaj, lineer aktüatörler için NAMUR standartlarına ve döner aktüatörler için VDI/VDE 3845 standartlarına uyar.

Teknik Özellikler

Uygulama Endüstrisi

Foxboro SRD991, petrokimya, enerji üretimi, su arıtma, kağıt ve genel endüstriyel proses kontrolünde kullanılır. Zorlu ortamlarda pnömatik lineer ve döner valf aktüatörlerinin hassas boğma kontrolü için uygundur. SIL 3 uyumluluğu ve Kısmi Stroku Testi işlevi, onu güvenlik enstrümante sistemleri (SIS) ve acil durum kapatma (ESD) valfleri için uygun hale getirir.

Yaygın Sorunlar

• Giriş sinyali uyumsuzluğu: Pozisyonlayıcının tanıdığı giriş sinyali DCS veya kalibratör çıkışından farklıysa, güç kaynağı voltajını kontrol edin. Besleme akımı normalse, ve değerlerini menüsünde sıfırlayın.

• Avlanma veya salınım: Yüksek valf salmastra sürtünmesi nedeniyle avlanma meydana gelirse, alan izin verilen aralık dahilinde ölü bant değerini artırın. Ölü bant çok düşük ayarlanmışsa, hedef noktayı arama hızını yavaşlatır.

• EEPROM hatası: Pozisyonlayıcının çok yükseğe veya çok alçağa monte edilip edilmediğini kontrol edin. Aktüatörden çok uzakta monte edilip edilmediğini kontrol edin (kullanım açısını kontrol edin). Potansiyometre dişlisi ve ana dişlinin güçlü titreşim veya harici şok nedeniyle yerinden çıkıp çıkmadığını kontrol edin.

• Giriş sinyaline yanıt yok: Besleme basıncının 1,4~6 bar aralığında olduğunu kontrol edin. Pnömatik bağlantıların sağlam olduğunu doğrulayın. Geri besleme kolu montajını kontrol edin.

• Yavaş valf tepkisi: Aktüatör boyutu çok büyükse, TbL değerini TbL 4 (LLS) olarak ayarlayın. Tork motoru hasarlıysa, değiştirin.

• Hava sızıntısı: O-ringleri, contaları ve diyaframı aşınma açısından kontrol edin. Gerekirse değiştirin.

Yedek Modeller

Foxboro SRD991, mevcut nesil akıllı valf pozisyonlayıcı platformudur. SRD960 ve SRD998, aynı ürün ailesindeki diğer modellerdir. SIL 3 uyumluluğu gerektiren uygulamalar için SRD991 zaten sertifikalandırılmıştır. Çapraz satıcı alternatifleri için Fisher DVC6200, Samson 3730, Siemens SIPART PS2 ve Neles ND9000 sıkça doğrudan rakipler olarak belirtilmektedir.
