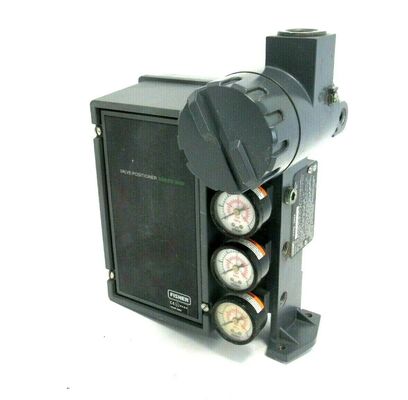

Fisher 3620J Alüminyum alaşım yapısı olan döner valfler için 4-20mA Elektropneumatik Valf Pozisyoner

Ürün Genel Görünümü

Fisher 3620J, diafragma veya piston döner aktüatörleri ile kullanılmak üzere tasarlanmış elektro-pneumatik bir valf pozisyoneridir.3610J pnevmatik pozisyoner ile 3622 elektro-pnevmatik dönüştürücüsünden oluşurDönüştürücü, 4-20 mA DC giriş sinyali alır ve pnömatik pozisyoner aşamasını çalıştıran orantılı bir pnömatik çıkış (0,2 ila 1,0 bar / 3 ila 15 psig) üretir.

3620J tek hareketli bir konumlandırıcıdır ve aktüatör evine bütünleşik olarak monte edilir.ve crossover ayarları kapağı çıkardıktan sonra bir tornavida ile kolayca erişilebilirKüçük ayarlanabilir bir döngü kazancı, dinamik tepkiyi optimize etmek için her belirli aktüatör boyutu ve uygulaması için ince ayarlama yapmayı sağlar.

Pozisyoner, doğru, hızlı yanıt veren bir işletim sağlar ve çoğu bitki ortamında bulunan titreşimlere dayanır.bileşenler, ve dikiş malzemeleri zorlu ortamlara dayanacak şekilde seçilir, korozyona dayanıklılık için düşük bakır alüminyum alaşımı mat dökümleri.Pozisyoner kanama hava arındırır iç kısımları ve ek koruma için aktüatör koruma.

Teknik özellikler

Uygulama Endüstrisi

Fisher 3620J, kimyasal ve petrokimyasal işleme, güç üretime, su ve atık su arıtma ve genel endüstriyel süreç kontrolünde kullanılır.Daha eski pnevmatik kontrol döngüleri ve güvenilir döner valf konumlandırılması gereken uygulamalar için uygundurKonumlandırıcı kompakt bir kurulum için aktüatör evine bütünleşik olarak monte edilir.

Genel Sorunlar

• Giriş ile çıkış sinyali yok: tıkanmış nozel için kontrol. nozel temizleyin. hava kaynağı basıncı kontrol.

• Yavaş veya anormal çıkış basıncı: Besleme basıncının özellikler içinde olduğunu kontrol edin. Pnömatik amplifikatörü ve nozzle/flapper montajını kontrol edin.

• Doğrusal yanıt yetersizSıfır yay ayarını ve menzil ayarlama mekanizmasının konumunu kontrol edin.

• Konumlandırıcı yanıt vermiyor.: Besleme basıncını ve pnevmatik bağlantıları kontrol edin. Değiştiricinin 4-20 mA sinyali aldığını kontrol edin.

• Hava sızıntısı: O-ringleri, dikişleri ve diafragmayı aşınmaya karşı kontrol edin ve gerektiğinde değiştirin.

Değiştirme Modelleri

Fisher 3620J, modern dijital iletişim ve gelişmiş teşhis için gelişmiş bir elektropnevmatik konumlandırma platformu.Fisher DVC6200 veya DVC2000 dijital valf denetleyicileri mevcut nesil alternatiflerdir.. Eski kurulumlar için, 3620J, elektrik girimi gerektiğinde 3610J pnevmatik konumlandırıcısının doğrudan yerine geçer. 3620JP, bir konum verici ekler,Ve 3620JPR uzaktan monte yeteneği ekliyor.Satıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat menzilini ve giriş sinyali uyumluluğunu kontrol edin.
