Kontrol Vanaları için Spirax Sarco SP7 Serisi Akıllı Valf Konumlandırıcı HART

Ürün Genel Görünümü

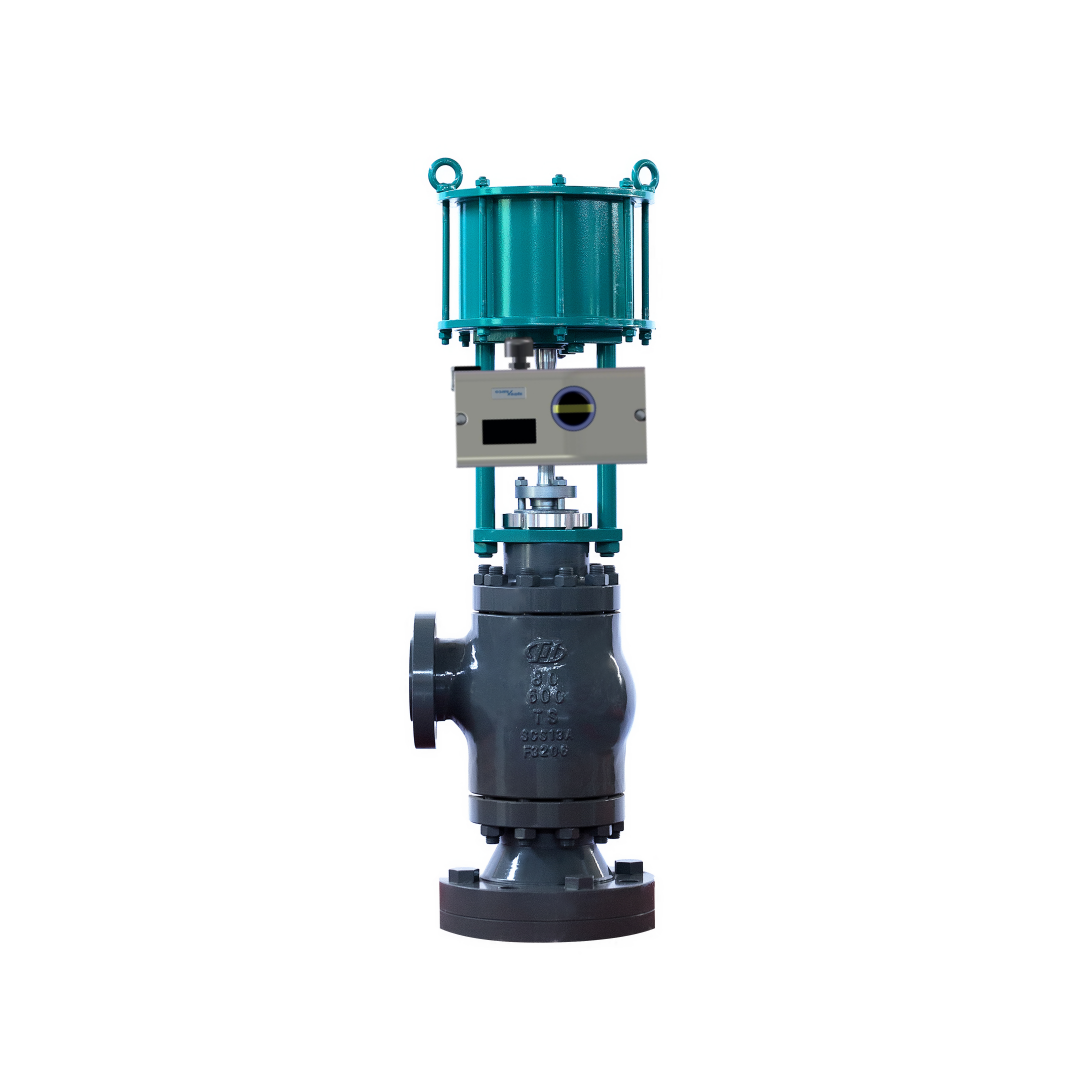

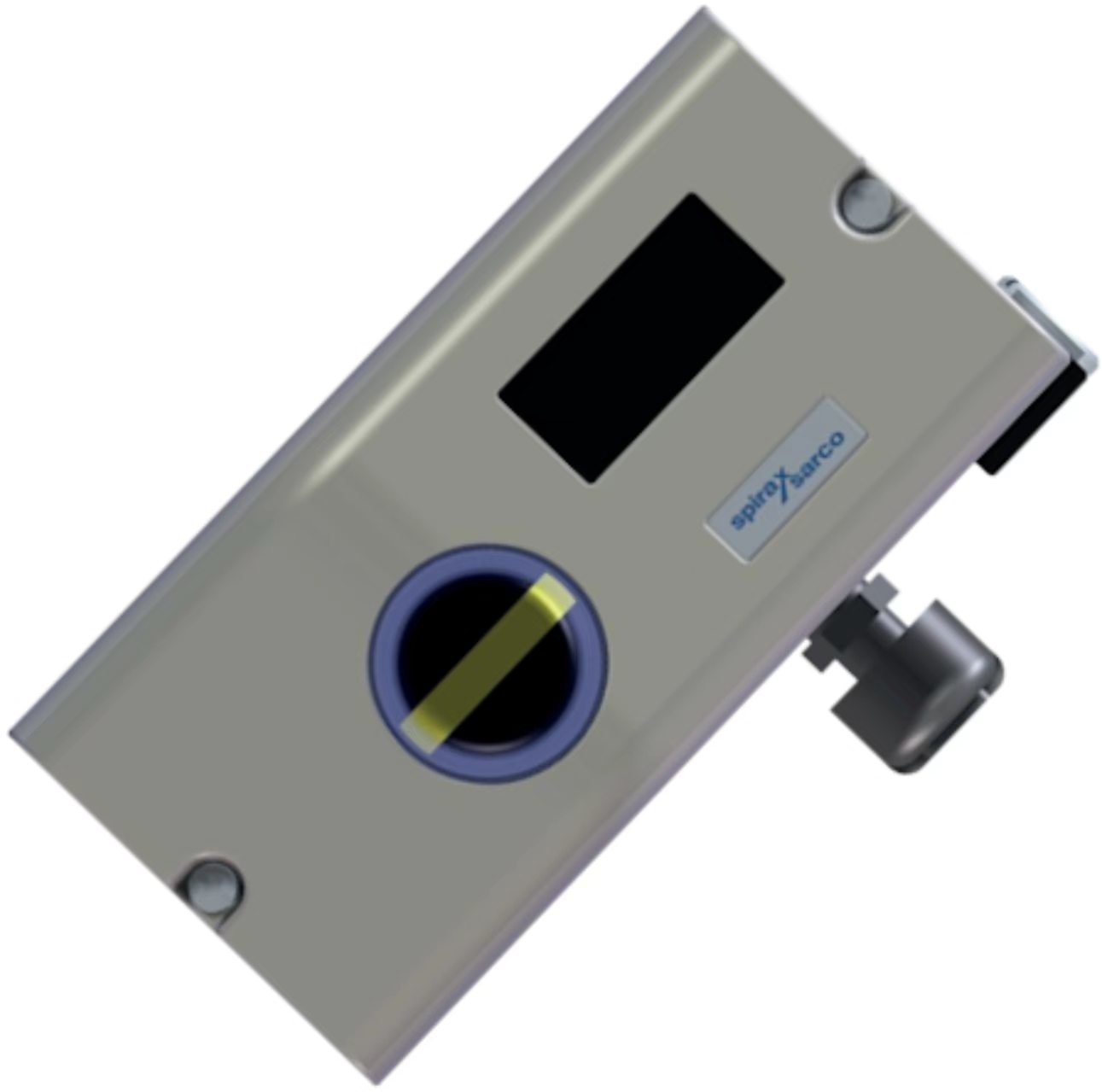

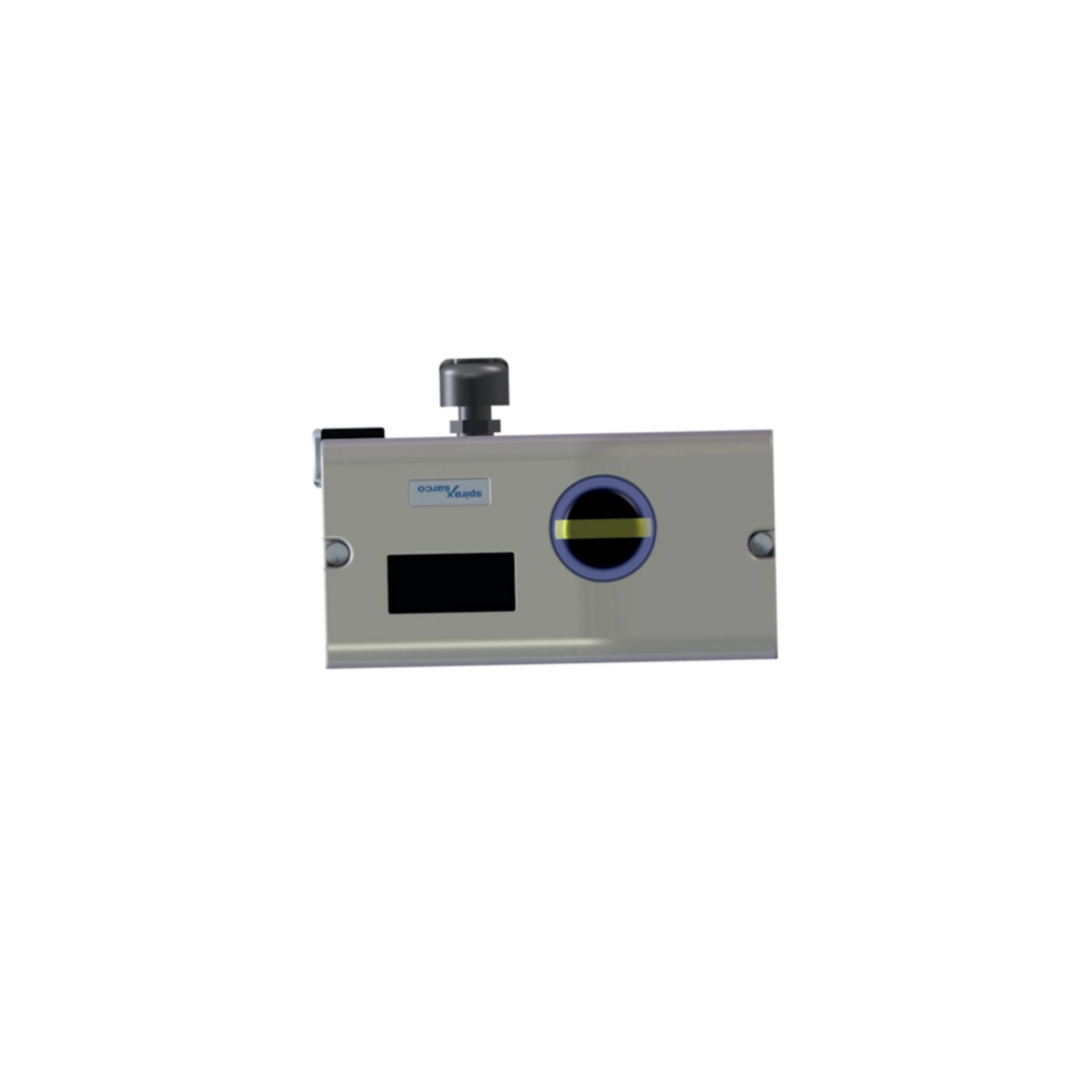

Spirax Sarco SP7, NAMUR'a uygun olan pnevmatik doğrusal veya döner aktüatörlere monte edilmek üzere tasarlanmış akıllı, elektronik olarak yapılandırılabilir elektro-pnevmatik valf konumlandırıcısıdır.Bu, valf yürüyüşü ile konumlandırıcıya gelen elektrikli giriş sinyali (mA) arasındaki tam orantılılığı garanti eder..

SP7-1*, dış mekan montajı için işlenmiş döküm alüminyum bir kabına sahiptir. Aygıt, -57 ila +57 ° döner veya -28 ila +28 ° doğrusal hareket ile pnevmatik aktüatörlere monte edilebilir.Pozisyon cihazı montaj kiti ve basınç ölçer bloğu ile veya olmadan sağlanabilir.MA'da bir kontrol sinyali ve 1,4 ila 6 bar arasında bir hava kaynağı basıncı ile çalışır.

SP7-10 standart olarak yerel iletişim arayüzü (LCI) içerir ve 20mA sinyali üzerinden iletişim için isteğe bağlı bir HART iletişim modülü vardır.SP7-11 PROFIBUS PA modülü sunuyor, ve SP7-12 bir FOUNDATION Fieldbus modülü sunar. Dijital bir giriş kontrol sistemi işlevlerini etkinleştirebilir ve dijital bir çıkış kolektif mesajlar (alarmlar / arızalar) çıkarır.SP7 mevcut en enerji tasarruflu konumlandırıcılardan biridir, maksimum sabit durum hava tüketimi 0,015 SCFM ile, benzer elektro-pneumatik konumlandırıcılardan 50 kat daha verimli.

Teknik özellikler

Uygulama Endüstrisi

Spirax Sarco SP7, buhar kontrol sistemleri, süreç ısıtma ve soğutma, gıda ve içecek tesisleri, farmasötik temiz buhar ve genel endüstriyel valf kontrollerinde kullanılır.Güvenilir dijital konumlandırma ve enerji verimliliğinin gerekli olduğu uygulamalara uygundurPozisyoner, Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, ve TN2000 serisi aktüatörleri de dahil olmak üzere NAMUR'a uygun herhangi bir aktüatörle kullanılabilir.

Genel Sorunlar

• Konumlandırıcı giriş sinyaline yanıt vermiyor.: Beslenme hava basıncının 1.4 ~ 6 bar arasında olduğunu kontrol edin. Pnömatik bağlantıların güvenli olduğunu kontrol edin. Hava kaynağının kalitesinin ISO 8573-1: 2010 Sınıf 3'ü karşıladığını kontrol edin:3:3.

• Valf pozisyonu giriş sinyaliyle uyuşmuyor.: Karakteristik eğri ayarlarını kontrol edin. İşleme yönünün doğru ayarlandığını kontrol edin. Sıfır noktasını yeniden kalibre edin.

• Yavaş valf tepkisi: Girdi hava basıncını ve filtreyi kontrol edin.

• Hata 10 (güç kaynağı kesildi): Güç kaynağı en az 20 ms kesildi. Etkinleştirici güvenli konuma taşınır. Yaklaşık 5 saniye sonra konumlandırıcı otomatik olarak sıfırlanır.

• HATA 11 (RAM hatası): Etkinleştirici güvenli konuma taşınır. Yaklaşık 5 saniye sonra, konumlandırıcı otomatik olarak sıfırlanır ve RAM yeniden başlatılır.

• SENS_ERR (Konum sensörü hatalı)Konum sensörü arızalı.

• Alarm 1 (konumlandırıcı ve aktüatör arasındaki sızıntı): Pnömatik boruları ve ekipmanları sızıntılar için kontrol edin.

• Alarm 2 (Ayarlama noktası akımı aralığın dışındadır)Giriş sinyali kaynağını ve kablolamasını kontrol edin.

Değiştirme Modelleri

Spirax Sarco SP7, mevcut nesil akıllı konumlandırma platformu.Yeni bir kontrol valfi ile karşılaştırmak için mevcut valf performansını karşılaştırmak için uzun vadeli veri eğilimleri ile gelişmiş valf teşhisleri sunar.. Eski kurulumlar için SP7, eski Spirax Sarco EP5/EP6 serisi konumlandırıcılarından ve sadece pnevmatik konumlandırıcılardan bir yükseltme olarak hizmet eder.yolculuk aralığı, ve sipariş vermeden önce iletişim protokolü.
