Samson 4763 Serisi Elektropnömatik Konumlandırıcı 4-20mA Kontrol Vanaları İçin

Ürün Genel Bakışı

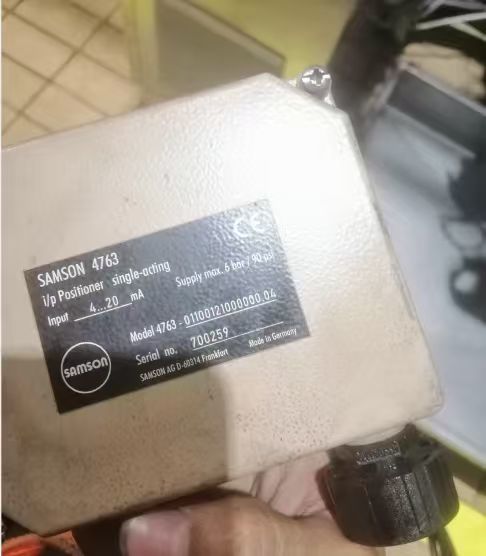

Samson 4763, pnömatik kontrol vanalarına takılmak üzere tasarlanmış bir electropnömatik pozisyonlayıcıdır. Kontrol sisteminden gelen giriş kontrol sinyalini gerçek vana mili konumuyla karşılaştıran ve ardından aktüatöre karşılık gelen bir pnömatik sinyal çıkışı veren tek etkili bir pozisyonlayıcıdır.

Pozisyonlayıcı, döküm alüminyum gövdesiyle kompakt ve az bakım gerektirir. Herhangi bir pozisyonda monte edilebilir ve mekanik titreşimlere karşı duyarsızdır. Çalışma yönü tersine çevrilebilir ve ünite normal ve bölünmüş aralık çalışması için mükemmel dinamik yanıt sunar. Ayarlanabilir orantısal bant (P-bandı) ve ayarlanabilir hava çıkış kapasitesi, özel uygulamalar için ince ayar yapılmasına olanak tanır.

4763, 4-20mA veya 1-5mA elektrikli giriş sinyalini kabul eder. Kuvvet dengeleme prensibi üzerinde çalışan bir flapper-nozzle sistemi kullanır. Tüm parametrelere yapılandırma için erişilebilir. Ünite isteğe bağlı basınç göstergeleri ile temin edilebilir.

Teknik Özellikler

Uygulama Endüstrisi

Samson 4763, kimyasal ve petrokimya işlemleri, enerji üretimi, kağıt hamuru ve kağıt ve genel endüstriyel otomasyonda kullanılır. Kısma hizmeti ve hassas vana konumlandırma gerektiren uygulamalar için uygundur. Kompakt tasarımı ve titreşim direnci, onu zorlu proses ortamları için uygun hale getirir.

Yaygın Sorunlar

• Pozisyonlayıcı giriş sinyaline yanıt vermiyor: Besleme basıncının 1,4~6 bar aralığında olduğunu kontrol edin. Pnömatik bağlantıların sağlam olduğunu doğrulayın. Nozzle tertibatının tıkanmadığını kontrol edin.

• Vana konumu giriş sinyaliyle eşleşmiyor: Orantısal bant (P-bandı) ayarını kontrol edin. Çalışma yönünün (doğrudan veya ters) doğru ayarlandığını doğrulayın. Sıfır noktasını yeniden kalibre edin.

• Düzensiz çalışma veya salınım: Boru ve bağlantı parçalarındaki hava kaçaklarını inceleyin. Vana ambalajındaki veya aktüatördeki aşırı sürtünmeyi kontrol edin. Hava çıkış kapasitesi ayarının uygun olduğunu doğrulayın.

• Sıfır noktası kalibrasyon hatası: Sıfır noktası aralığın dışında. Montajı kontrol edin ve sıfır noktasını yeniden ayarlayın.

• Düşük besleme basıncı: Besleme basıncının minimum 1,4 bar gereksinimini karşıladığını doğrulayın. Hava besleme regülatörünü kontrol edin.

Değiştirme Modelleri

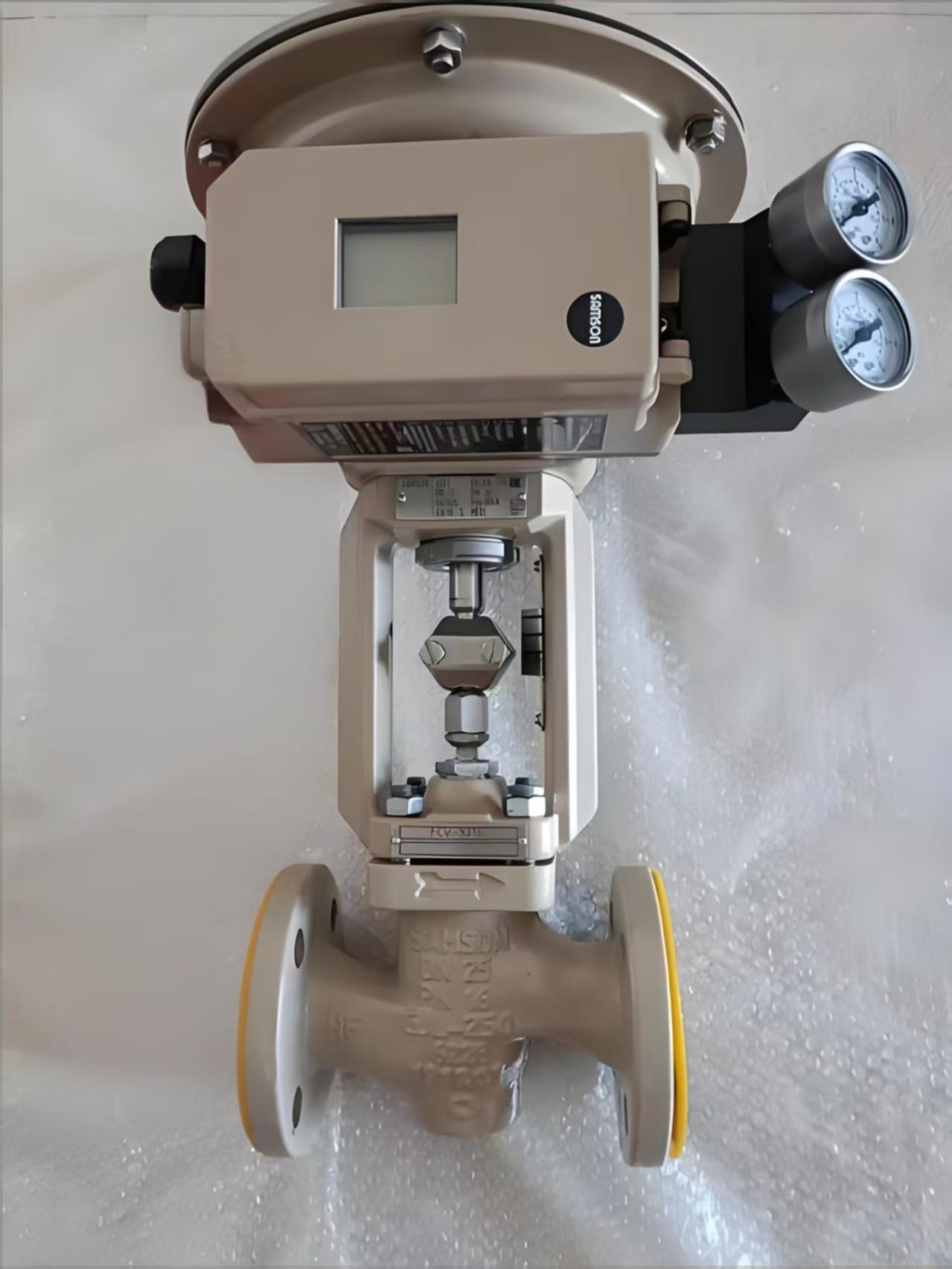

Samson 4763 yakın gelecekte kullanımdan kaldırılacaktır. Doğrudan değiştirme, HART iletişimi ve geliştirilmiş özelliklere sahip yeni nesil akıllı pozisyonlayıcı olan TROVIS 3730-1'dir. Tip 3767 de alternatif olarak mevcuttur. 4763, 3730 serisinin bir öncüsüdür ve benzer montaj uyumluluğunu paylaşır. Çapraz satıcı alternatifleri için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
