Samson 3730-3 Serisi Elektropnömatik Valf Konumlandırıcı HART Kontrol Vanaları İçin

Ürün Genel Bakışı

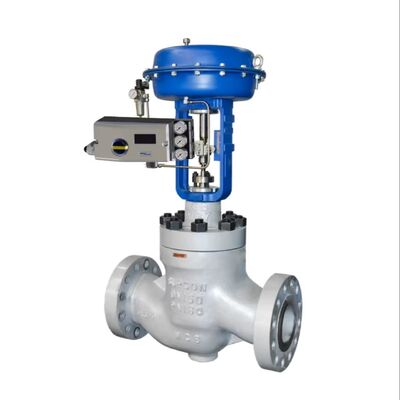

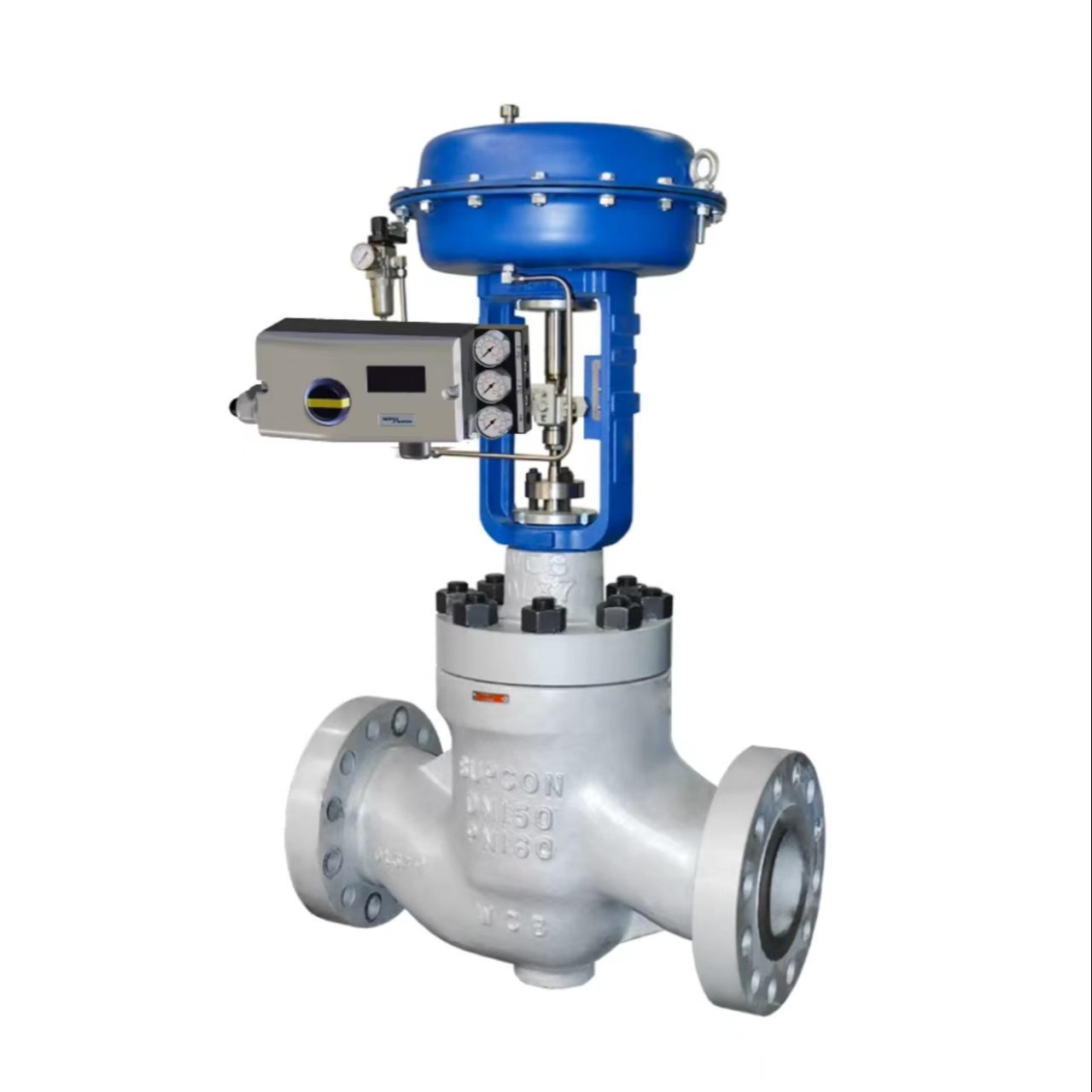

Samson 3730-3, pnömatik kontrol vanalarına takılmak üzere tasarlanmış, HART iletişim özellikli bir electropnömatik valf pozisyonlayıcısıdır. Tek etkili veya çift etkili bir pozisyonlayıcıdır; kontrol sisteminden gelen giriş kontrol sinyalini gerçek valf seyahati veya dönüş açısıyla karşılaştırır ve ardından aktüatöre karşılık gelen bir pnömatik sinyal gönderir.

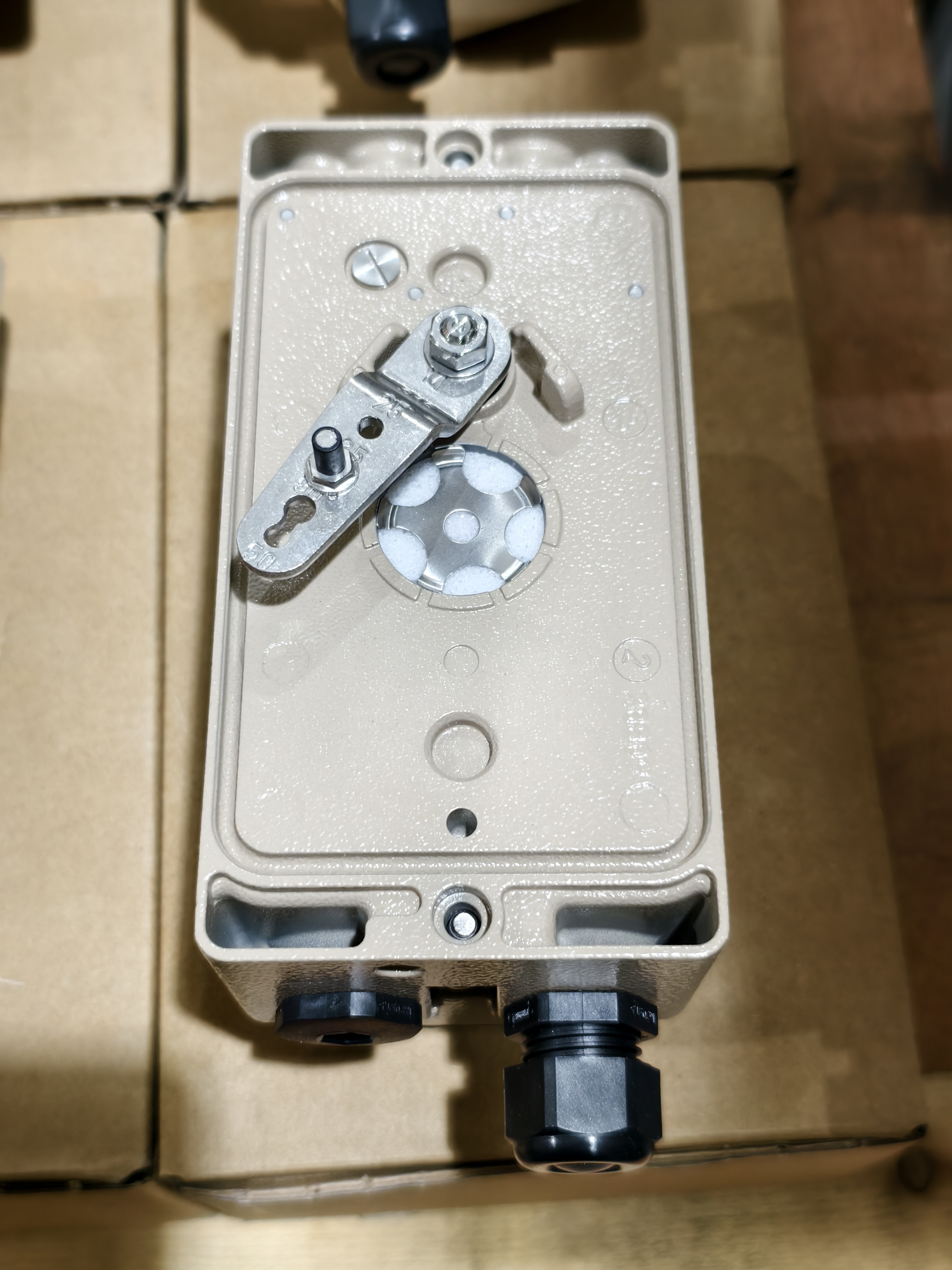

Pozisyonlayıcı kendi kendini kalibre eder ve kontrol valfine ve pnömatik aktüatöre otomatik olarak uyum sağlar. Hassas dişlileri olmayan kalibre edilmiş bir seyahat sensörüne sahiptir, bu nedenle mekanik şanzıman aşınmasından etkilenmez. Ünite, otomatik başlatma için dört farklı başlatma modu sunar; bu modlar arasında, tesis çalışırken valfi hareket ettirmeden acil durumda pozisyonlayıcının başlatılmasına olanak tanıyan "Alt" (yedek) modu da bulunur.

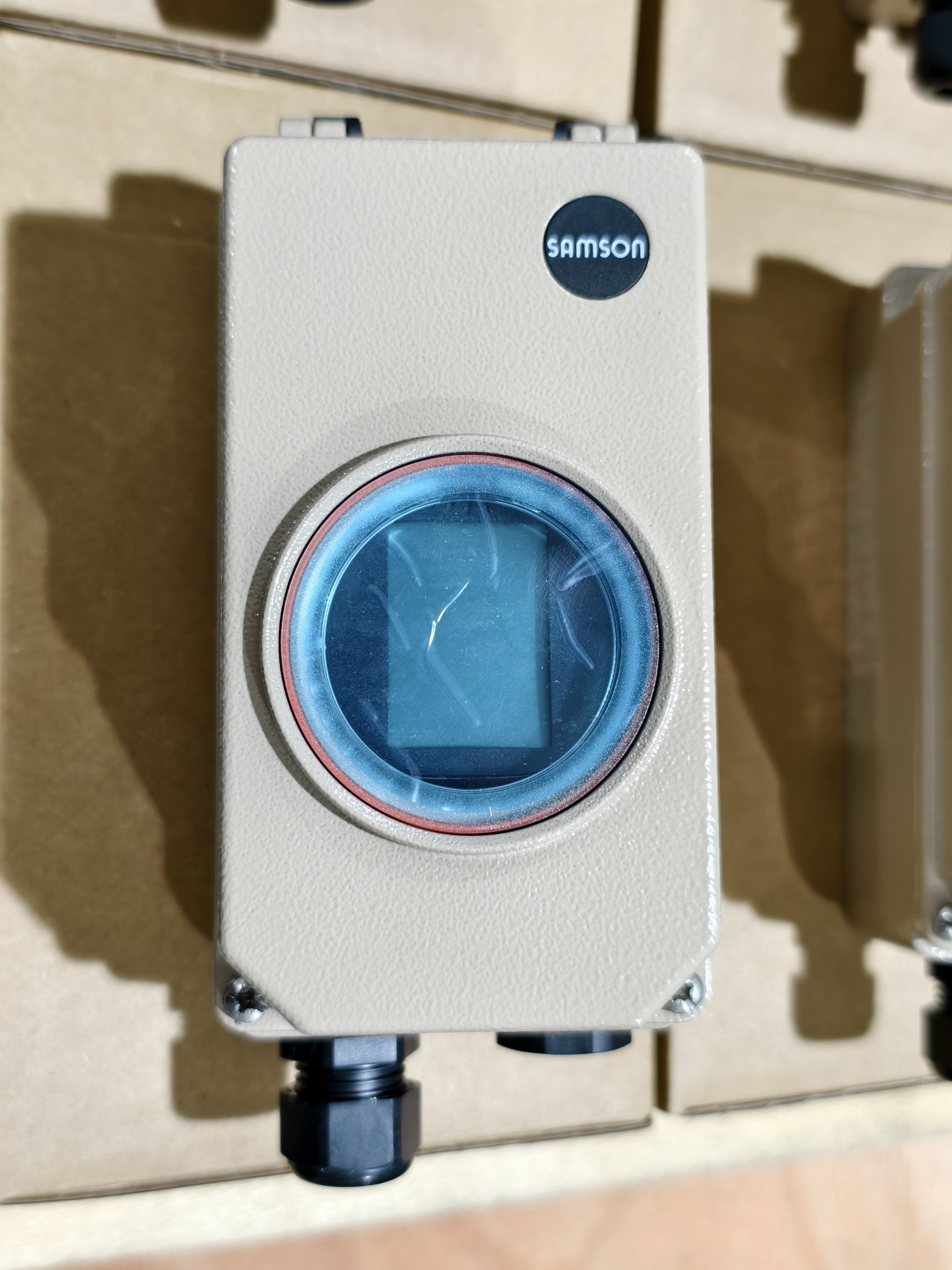

Tüm parametreler, güç kesintisine karşı korunan, kalıcı olmayan EEPROM bellekte saklanır. İki telli sistemin 410 Ω'luk küçük bir elektriksel yükü vardır. Dönebilen okuma yönü sayesinde LCD ekran her montaj pozisyonunda okunabilir. Yapılandırma, basit tek düğmeli, menü tabanlı bir işlemle veya SSP seri arayüzü üzerinden PC'de TROVIS-VIEW yazılımı kullanılarak yapılır.

Teknik Özellikler

Uygulama Endüstrisi

Samson 3730-3, kimyasal ve petrokimya işleme, enerji üretimi, kağıt hamuru ve kağıt ve genel endüstriyel otomasyon alanlarında kullanılır. Zorlu transit süreleri, zorlu ortam koşulları, boğma hizmeti ve harici seyahat sensörü gerektiren uygulamalar için uygundur. Entegre EXPERTplus teşhisleri, kontrol valfleri için öngörücü bakım sağlar.

Yaygın Sorunlar

• Başlatma hatası: Besleme basıncının 1,4~7 bar aralığında olduğunu kontrol edin. Seyahat sensörünün doğru şekilde bağlandığını ve valfin sıkışmadığını doğrulayın.

• Sıfır kalibrasyon hatası: Sıfır noktası menzil dışındadır. Montajı kontrol edin ve pozisyonlayıcıyı yeniden başlatın.

• İletişim durumu hatası: HART iletişim kablolamasını kontrol edin. Yük direncini spesifikasyon dahilinde (410 Ω) doğrulayın. İletişim arabelleğindeki aşırı yükleme, çerçeveleme veya parite hatalarını inceleyin.

• Pozisyonlayıcı giriş sinyaline yanıt vermiyor: Besleme basıncını ve pnömatik bağlantıları kontrol edin. Cihazın doğru çalışma modunda olduğunu doğrulayın.

• Valf son konuma ulaşmıyor: Çıkış basıncı sınırlama ayarının çok düşük olmadığını doğrulayın. Boru ve aktüatördeki hava kaçaklarını kontrol edin.

• Sıcaklık sensörü arızası: Sıcaklık ölçümü başarısız oldu. Teşhislerin doğruluğu azalabilir. Değişim için servisle iletişime geçin.

Yedek Modeller

Samson 3730-3 yakın gelecekte kullanımdan kaldırılacaktır. Doğrudan yedek, HART 7 iletişimi ve optimize edilmiş EXPERTplus valf teşhisleri ile yeni nesil akıllı pozisyonlayıcı olan TROVIS 3730-3'tür. TROVIS 3730-3, temassız dahili konum sensörüne, önceki sürümlerin yarısı kadar hava tüketimine sahiptir ve 373x serisi ile aynı montaj parçalarını kullanır. Serideki diğer modeller arasında 3730-4 (Profibus) ve 3730-5 (FOUNDATION Fieldbus) bulunmaktadır. Çapraz satıcı alternatifleri için Neles ND9000 serisi ve Masoneilan SVI-II serisi sıklıkla doğrudan rakipler olarak belirtilmektedir.
