Neles ND9000 Akıllı Valf Denetleyicisi Kontrol Valfleri için HART Fieldbus

Ürün Genel Bakışı

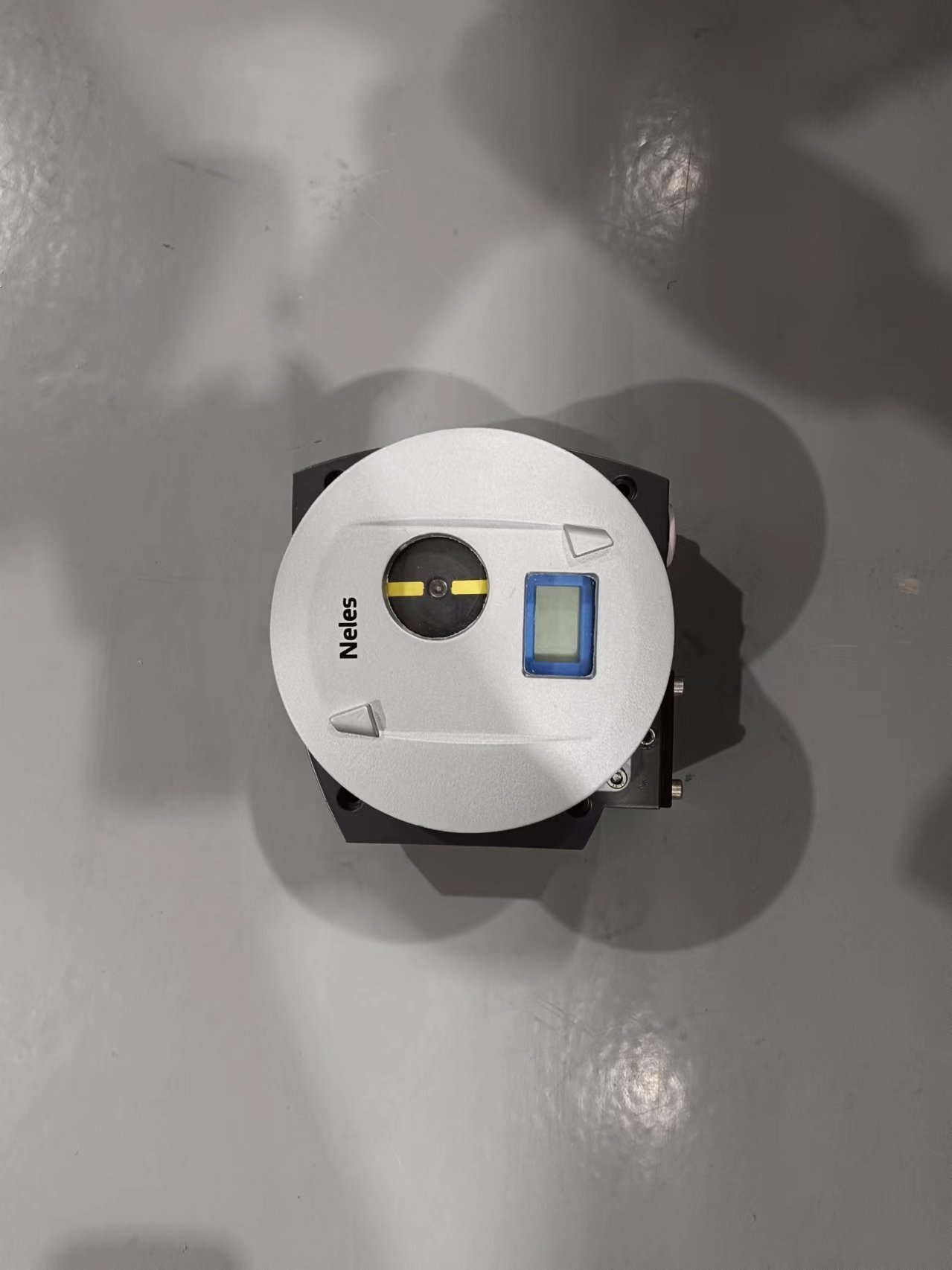

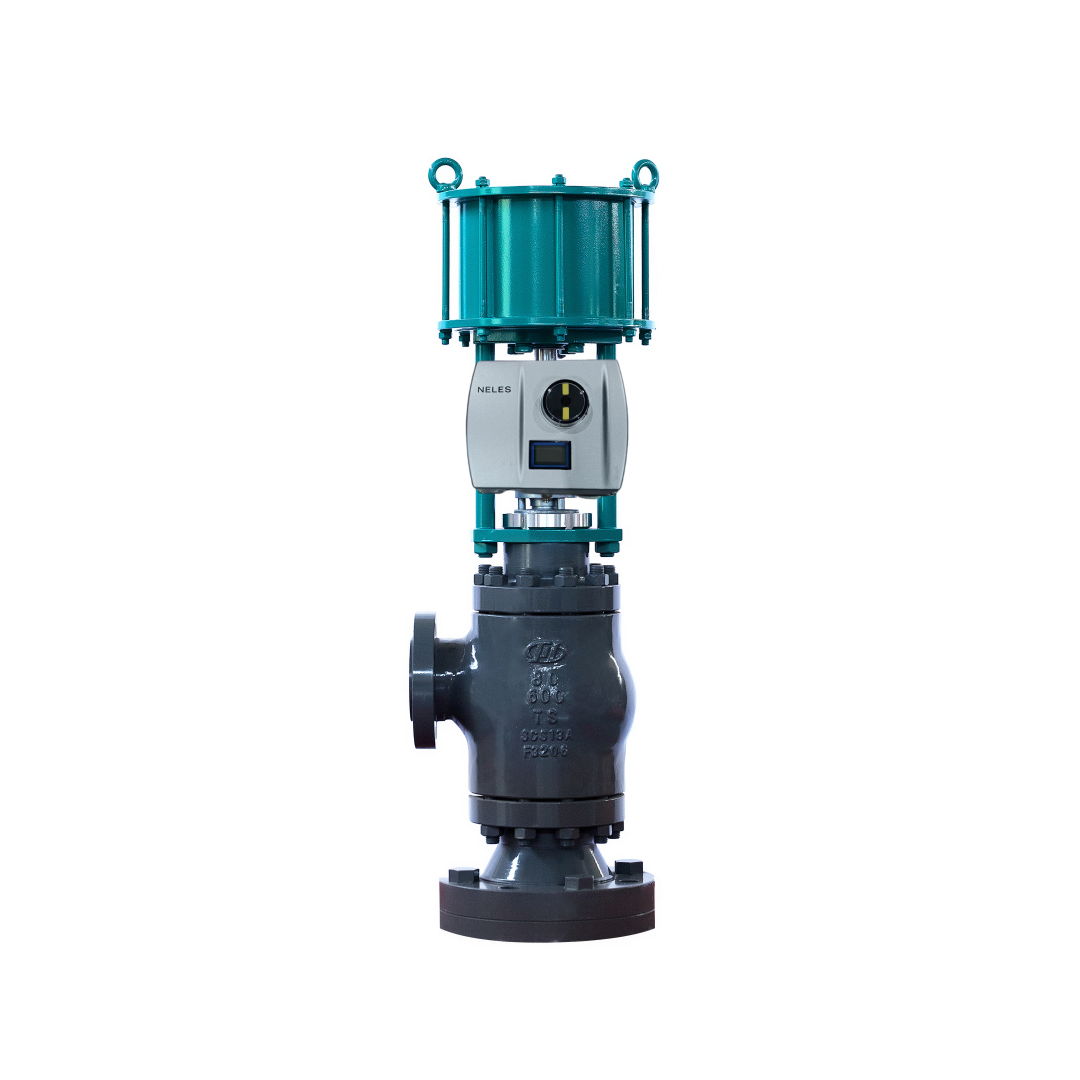

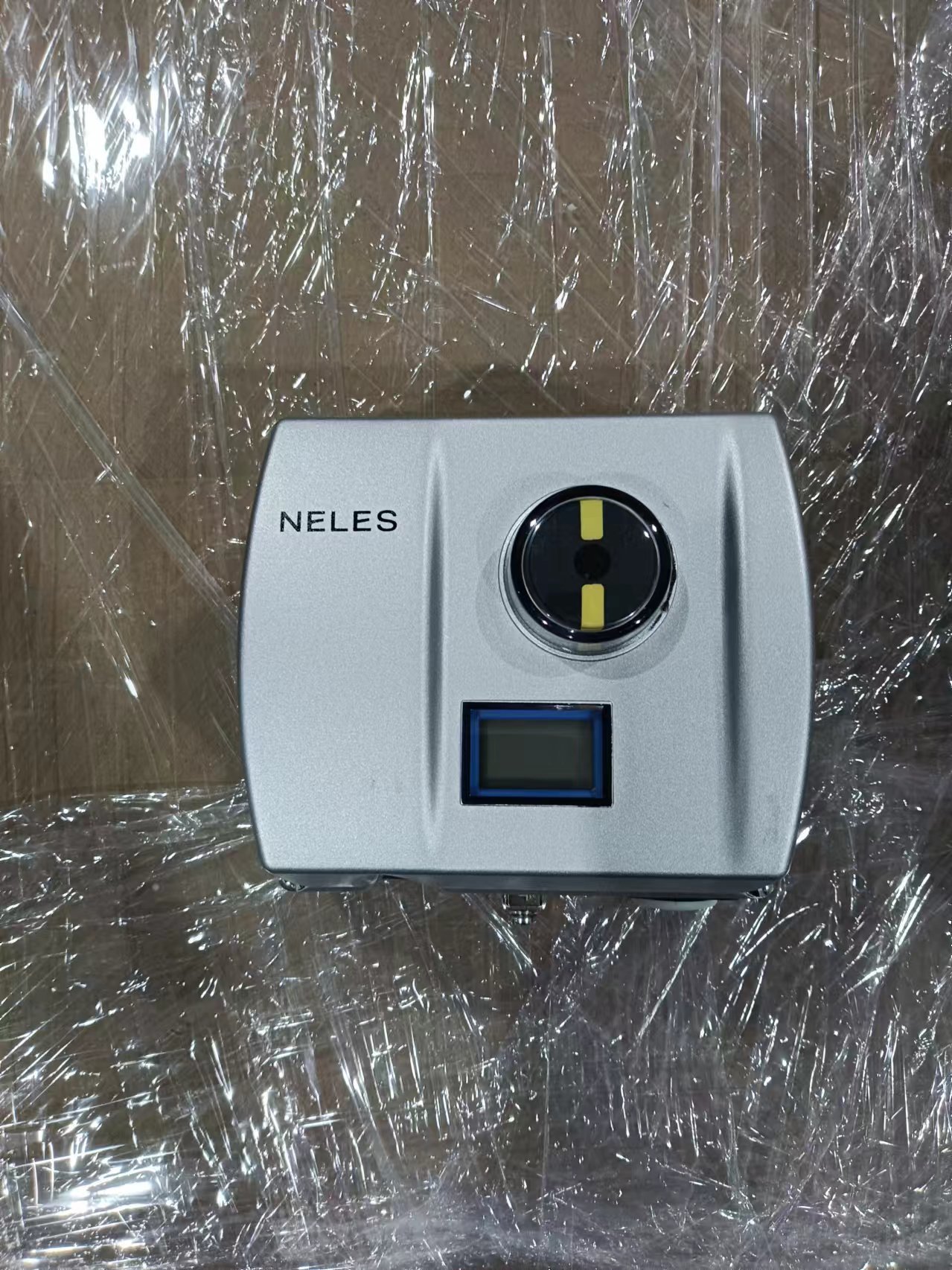

Neles ND9000, pnömatik aktüatörlerin hassas kontrolü için tasarlanmış, mikrodenetleyici tabanlı akıllı bir valf kontrol cihazıdır. 4-20mA veya fieldbus ile beslenen bir cihazdır; giriş komut sinyalini gerçek valf konumuyla sürekli olarak karşılaştırır ve aktüatörü buna göre ayarlar. ND9000, her kontrol valfi aktüatöründe ve tüm endüstri alanlarında çalışacak şekilde tasarlanmıştır.

Cihaz, temassız valf konumu ölçümü kullanır, bu nedenle geri besleme yolunda mekanik aşınan parça bulunmaz. Hem döner hem de doğrusal valfleri destekler ve aynı cihaz tek etkili ve çift etkili aktüatörler için kullanılabilir. Yerel kullanıcı arayüzü (LUI) veya uzaktan DTM/EDD yapılandırması ile devreye alma basittir. 1 noktalı kalibrasyon özelliği, çalışma sırasında valfleri bozmadan kurulum yapılmasına olanak tanır.

ND9000, TÜV tarafından IEC 61508'e göre SIL 2 sertifikalıdır. Kendi kendine teşhis, çevrimiçi teşhis, performans teşhisi ve iletişim teşhisi dahil olmak üzere kapsamlı teşhis özelliklerine sahiptir. Cihaz, 25 yıllık veri saklama süresi ile 8000'e kadar çevrimiçi alarm ve bakım hatırlatıcısı depolar. Gelişmiş teşhisler, operatörlerin valf sürtünmesini, yay kuvvetini ve aşınma durumunu tahmin edici bakım için izlemesine olanak tanır.

Teknik Özellikler

Uygulama Endüstrisi

Neles ND9000, petrol ve gaz, kimyasal işleme, enerji üretimi, kağıt hamuru ve kağıt, madencilik ve genel endüstriyel otomasyonda kullanılır. Anahtar uygulamalar arasında boru hattı ve aktüatör kontrolü, reaktör valfi konumlandırma, türbin baypas otomasyonu, akış düzenlemesi ve madencilik flotasyon kontrolü yer alır. Cihaz, tüm büyük DCS sistemleriyle entegre edilebilir ve herhangi bir üçüncü taraf aktüatör için montaj kitlerini destekler. Denizcilik onaylı versiyonlar açık deniz uygulamaları için mevcuttur.

Yaygın Sorunlar

• Valf Konumu Aralığın Dışında Olduğu İçin Kalibrasyon Başarısız Oldu: Hava besleme basıncını kontrol edin. Çift etkili aktüatörler için, beklenen minimum beslemenin yaklaşık 10 PSI altında bir basınç ayarlayın. Tek etkili aktüatörler için, aktüatörün nominal basıncını aşmayın. Geri besleme kolundaki H-Klipsin seviye, düz ve valf geri besleme mili ile hizalı olduğunu doğrulayın - hizasızlık doğrusal olmayan geri besleme hatalarına neden olur.

• HATA / Seyahat Çok Kısa: Konumlandırıcı, Otomatik Ayar sırasında fiziksel geri besleme mili açısı değişiminin minimum elektriksel ölçüm eşiğine ulaşmadığını tespit etti. Montaj ve geri besleme bağlantı hizalamasını kontrol edin.

• HATA / Kontrol Sapması: Valf konumu, yapılandırılan limitin ötesinde ayarlanan noktadan sapar. Valf sıkışması, artan sürtünme veya hava besleme sorunlarını kontrol edin.

• Avlanma Algılama Uyarısı: Valf salınımı tespit edildi. Valfi stabilize etmek için performans seviyesini daha az agresif olarak değiştirin. Makara valfi kapasitesinin aktüatör için yeterli olduğunu doğrulayın.

• Konum Kalibrasyonu Başarısız Oldu: Yapılandırma parametrelerini ve kontrol cihazı montajını doğrulayın. Kontrol cihazı milinin doğru şekilde hizalandığından emin olun.

• Sıcaklık Sensörü Arızası: Sıcaklık ölçümü başarısız oldu. Ölçümlerin doğruluğu azaldı. Bir sonraki bakım fırsatında ND cihazını değiştirin.

• Besleme Basıncı Limitlerin Dışında: Besleme basıncı belirtilen çalışma koşullarını aştı. Hava besleme regülatörünü ve kompresör çıkışını kontrol edin.

Değiştirme Modelleri

Neles ND9000 olgun bir akıllı valf kontrol cihazı platformudur. Eski kurulumlar için, ND7000 serisi konumlandırıcılar doğrudan öncülleridir - ND9000, geliştirilmiş teşhis ve fieldbus seçenekleriyle işlevsel bir yükseltme görevi görür. ND9103HX8T ve ND9106HX8T, geliştirilmiş patlamaya dayanıklı sertifika sunan ND9000 serisi içindeki özel model varyantlarıdır. Çapraz satıcı alternatifleri için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
