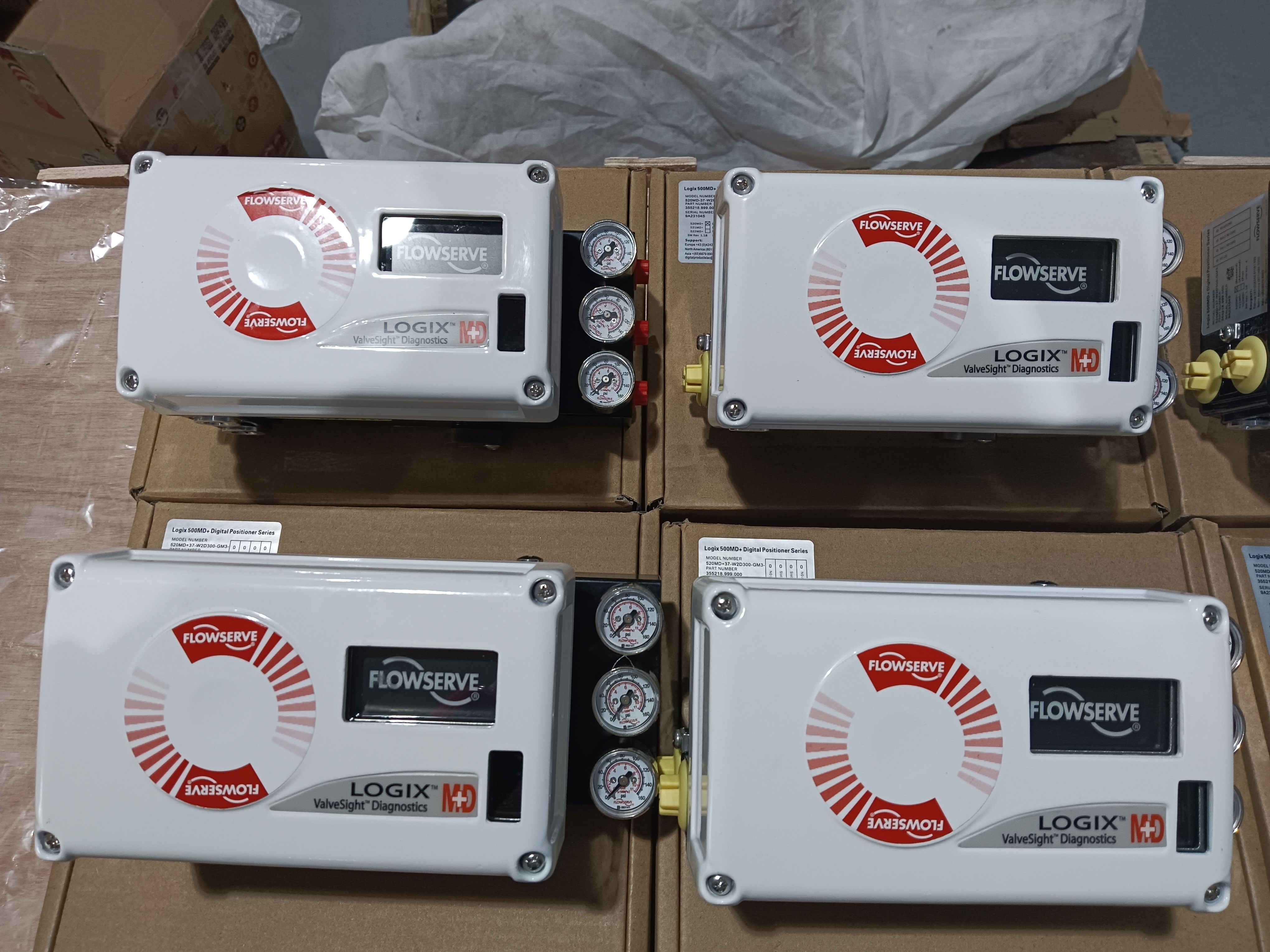

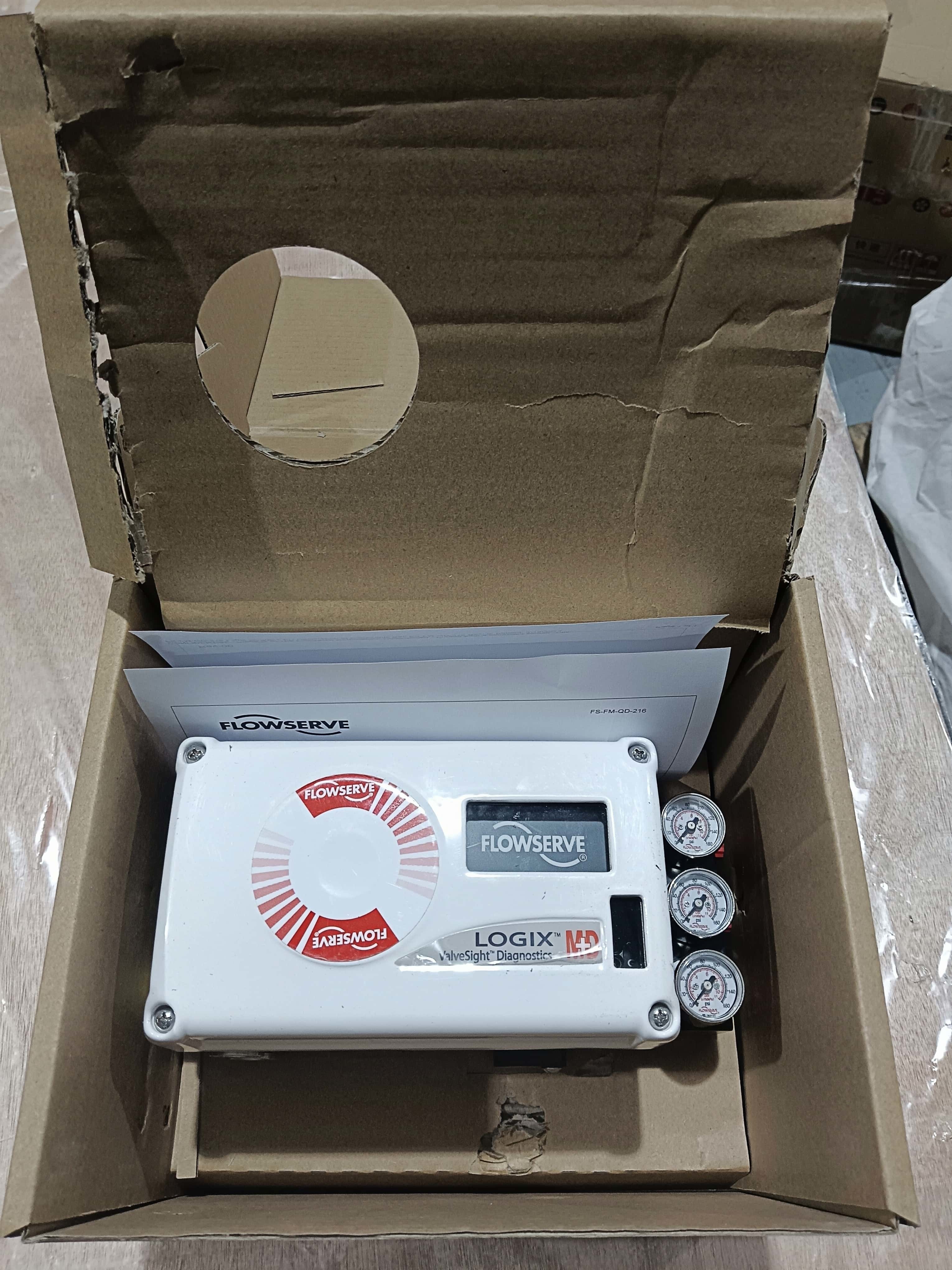

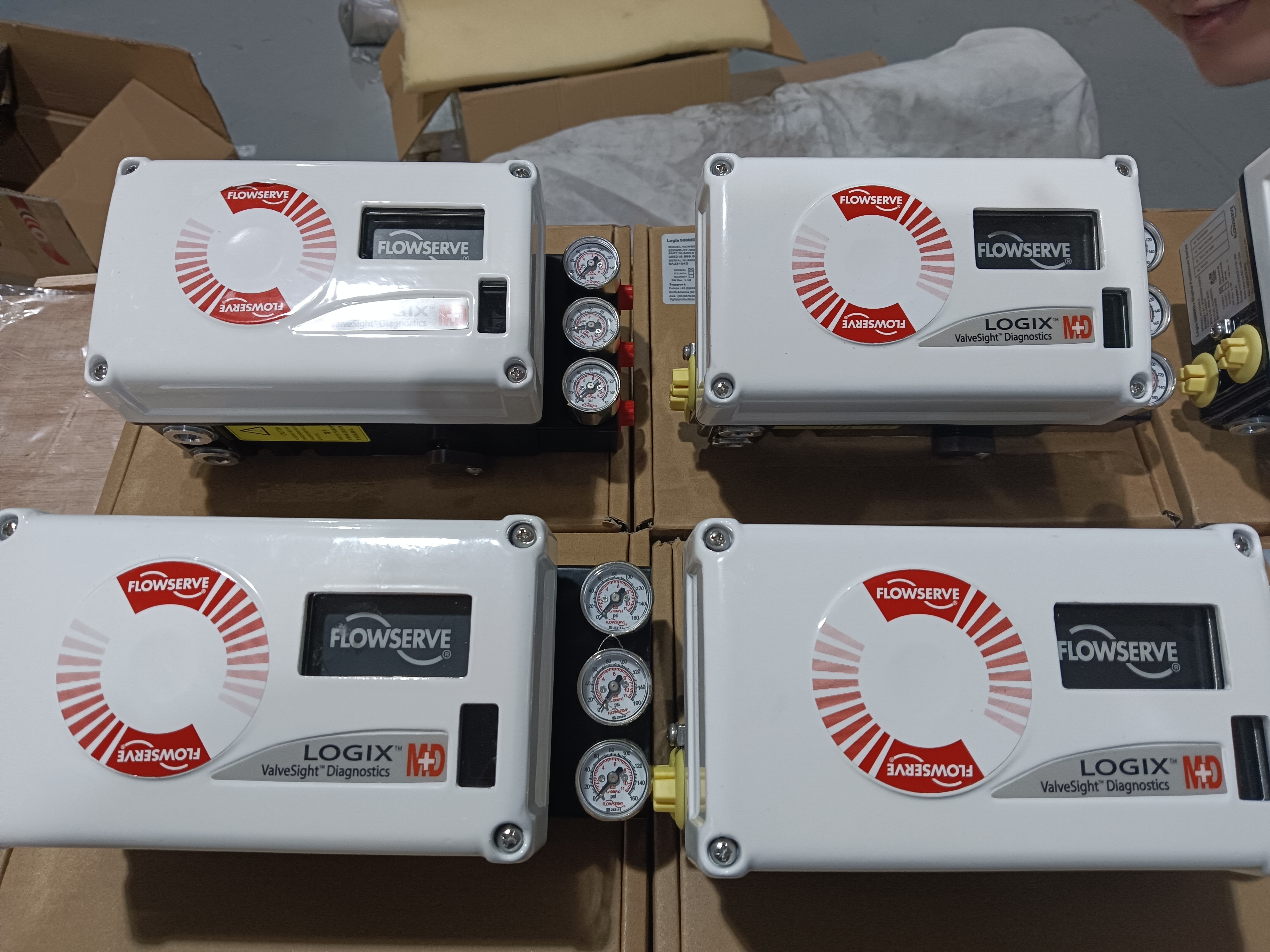

Flowserve Logix 520MD Kontrol Valfları için Dijital Valf Konumlandırıcı HART 4-20mA

Ürün Genel Bakışı

Flowserve Logix 520MD, pnömatik aktüatörlerin hassas kontrolü için tasarlanmış dijital bir valf konumlandırıcıdır. Hem döner hem de doğrusal aktüatörler için giriş sinyallerini pnömatik çıkışlara dönüştürmek üzere HART iletişimi (HART 5, 6 ve 7 desteklenir) ile iki telli 4-20mA kontrol sinyali kullanır. Konumlandırıcı, üstün konumlandırma ve ayarlama fonksiyonlarını kullanışlı kurulum ve güçlü teşhis araçlarıyla birleştirir.

520MD, minimum aşım ile büyük adım değişikliklerine izin veren ve çok küçük adım değişikliklerine yanıt verme çözünürlüğünü koruyan çok değişken kazanç ayarlama algoritması kullanır. Otomatik ayarlama prosedürü, ölçülen bir yanıt üretmek için aktüatörü döngüye sokar ve uygun aktüatör performansını sağlayan kazanç değerlerini seçer. Bir kazanç değiştirici seçici, optimum performans için hesaplanan kazancı artırabilir veya azaltabilir.

Yapılandırma, ayarlama modu ve diğer yaygın ayarlar için kolay DIP anahtar ayarları aracılığıyla gerçekleştirilir. Özel gereksinimler için, geniş bir aktüatör boyutu ve türü yelpazesini karşılamak üzere ayarlama setleri bir el terminali veya ValveSight yazılımı ile değiştirilebilir. Ünite, daha hızlı yanıt süreleri ve daha sıkı kontrol için iki aşamalı bir kontrol tasarımına ve düşük hava tüketimine sahiptir.

Teknik Özellikler

Uygulama Endüstrisi

Flowserve Logix 520MD, petrol ve gaz, kimyasal işleme, enerji üretimi, su arıtma ve ilaç endüstrilerinde kullanılır. Anahtar uygulamalar arasında boru hattı ve aktüatör kontrolü, reaktör valf konumlandırma, türbin baypas otomasyonu, tesislerde akış düzenlemesi ve hijyenik valf işlemleri yer alır. Sertifikalı tehlikeli alan derecesi, onu zorlu proses ortamları için uygun hale getirir.

Yaygın Sorunlar

• LED yanıp sönmüyor: Akım 3.6 mA'nın altında veya kablo polaritesi yanlış. Besleme akımının en az 3.6 mA olduğunu doğrulayın ve polariteyi kontrol edin.

• Düzensiz iletişim: HART sinyali sorunları. Akım kaynağı bant genişliğinin 25Hz ile sınırlı olduğunu kontrol edin. Kablo uzunluğunu ve empedansını doğrulayın. Uyumlu bir içsel güvenlik bariyeri kullanın.

• Birim analog komutlara yanıt vermiyor: Birim dijital komut modunda veya bir kalibrasyon hatası oluştu. Komut modunu analoğa değiştirin. Birimi yeniden kalibre edin.

• Valf konumu okuması beklenenden farklı: Konum sensörü montajı 180 derece değil, strok kalibre edilmemiş, MPC aktif veya kullanıcı karakterizasyonu aktif. Sensörü yeniden konumlandırın. Strok'u kalibre edin.

• Tamamen açık veya kapalı konumda sürülüyor, komuta yanıt vermiyor: Strok kalibre edilmemiş, Hall sensörü iç döngüsü bağlı değil, yanlış hava eylemi ayarlanmış, borular ters çevrilmiş veya I/P dönüştürücü sorunu.

• Sürtünme Kalibrasyonu Gerekli: Fabrika sıfırlamasından bu yana sürtünme kalibrasyonu yapılmadı. Ekran menüsü, el terminali veya DTM kullanarak Sürtünme Kalibrasyonu yapın.

Değiştirme Modelleri

Flowserve Logix 520MD serisi olgun bir dijital konumlandırıcı platformudur. Ek güvenlik bütünlüğü gerektiren uygulamalar için Logix 520MD+ varyantı geliştirilmiş özellikler sunar. Daha yeni kurulumlar için Logix 3200MD ve Logix 3800MD aynı ürün ailesi içindeki alternatif modellerdir. Çapraz satıcı alternatifleri için sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
