Masoneilan SVI3 Kontrol Valfları için Üçüncü Nesil Dijital Valf Konumlandırıcı HART 7

Ürün Genel Bakışı

Masoneilan SVI3, Baker Hughes'un üçüncü nesil dijital valf konumlayıcısıdır. HART 7 iletişimi ile iki telli 4-20mA kontrol sinyali kullanarak pnömatik aktüatörleri kontrol eder. 20 yılı aşkın saha kanıtlanmış valf konum algılama teknolojisi üzerine inşa edilen bu ürün, doğru, duyarlı ve güvenilir konumlandırma performansı sunmak için gelişmiş kontrol ve teşhis algoritmalarının yanı sıra temassız konum algılama kullanır.

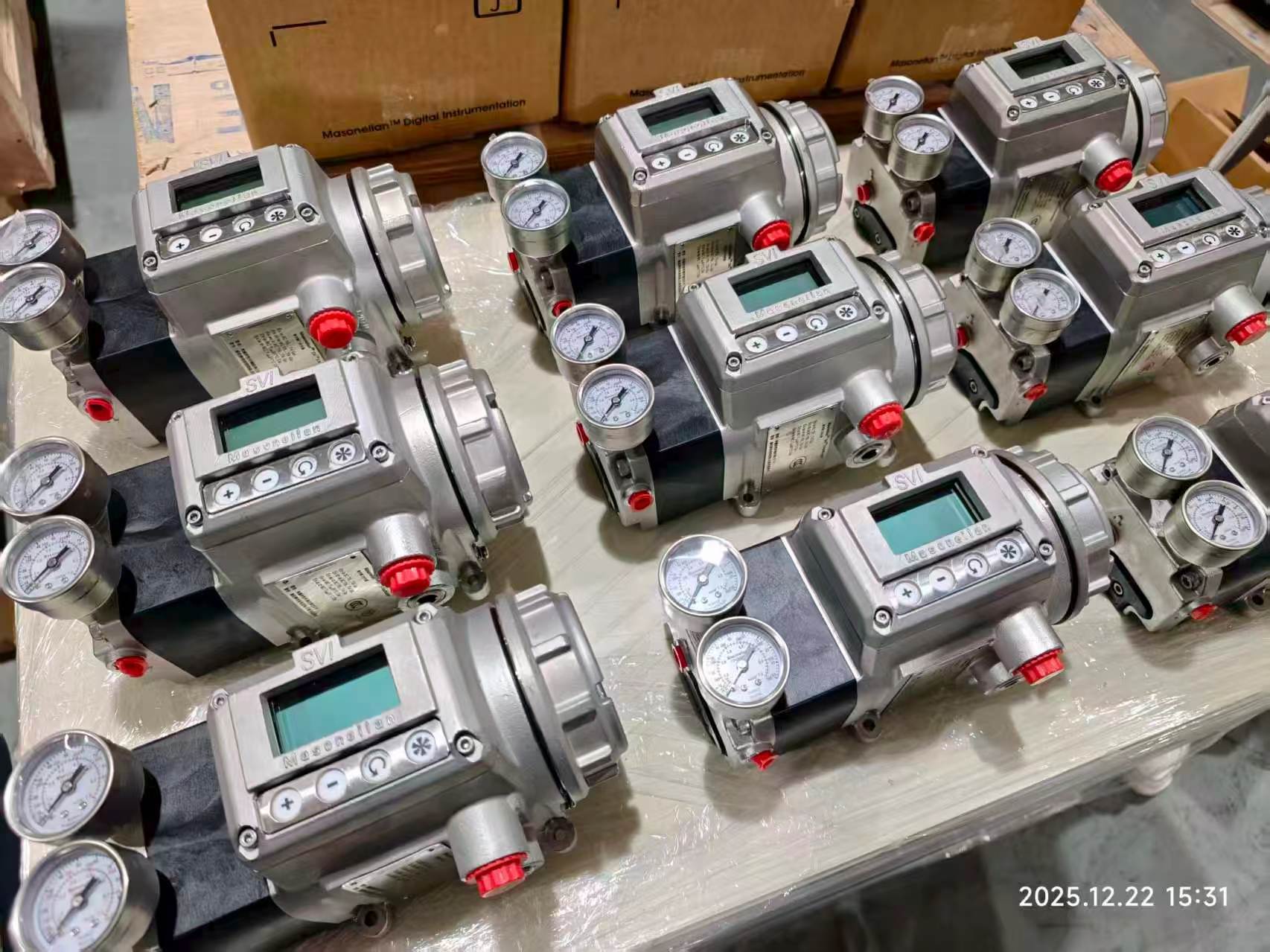

Temassız konum algılama, muhafaza üzerinden okuma yapar, bu nedenle ana muhafaza boşluğuna mekanik hareketli parça girmez. Çalışma sıcaklığı aralığı, kutup koşulları için -55°C'ye kadar uzanır. Öne çıkan bir özellik, devreye almayı basitleştiren Smart Cal tek düğmeli kurulum ve kalibrasyondur. Yerel kullanıcı arayüzü, yüksek kontrastlı grafik bir ekran ve tehlikeli yerler için derecelendirilmiş düğmeler içerir. Cihaz, DTM ve EDD desteği aracılığıyla tüm önde gelen kontrol sistemleriyle entegre olur.

SVI3, çalışma sırasında valf sağlığını sürekli olarak izleyen 19 yeni çevrimiçi valf teşhisi içerir. Cihazda 1 yıla kadar teşhis verisi saklanır, bu da sorunların tesis operasyonunu etkilemeden önce eğilim analizine olanak tanır. Sabit hava tüketimi, önceki nesillere kıyasla %40 azaltılırken, daha hızlı çalıştırma için hava beslemesi %15 iyileştirilmiştir.

Teknik Özellikler

Uygulama Endüstrisi

Masoneilan SVI3, enerji üretimi, rafineri, petrokimya, orta akış petrol ve gaz ve yukarı akış petrol ve gaz endüstrilerinde kullanılır. Anahtar uygulamalar arasında buhar türbini jeneratörleri, kondenserler, soğutma kuleleri, reaktör binaları, türbin binaları, ısı geri kazanımlı buhar jeneratörleri, tesis dengesi, damıtma, hidroişlem reformlama, çatlatma, ikincil karıştırma, söndürme ve fraksiyonlama, şarj gazı sıkıştırma, ayırma, boru hattı bütünlüğü operasyonları, dehidrasyon, soğutma, sıvılaştırma, yükleme ve nakliye, yeniden gazlaştırma ve sıkıştırma yer alır.

Yaygın Sorunlar

• Smart Cal tamamlanamıyor: Besleme basıncının 20-120 psi aralığında olduğunu kontrol edin. Valf seyahat limitlerinin derecelendirilmiş aralıkta olduğunu doğrulayın. Valfin sıkışmadığından veya takılmadığından emin olun.

• Konum salınımı veya döngüsü: Takılma-kayma olup olmadığını kontrol edin. Konum döngüleri ayar noktası döngülerinden çok daha büyükse, konumlayıcı döngüye neden oluyor olabilir. El çarkının valf strokunu engellediğini, kırık bir gövdeyi veya bağlantısı kesilmiş konum geri besleme bileşenlerini inceleyin.

• HART el cihazıyla iletişim hatası: Döngü direncini yeterli olup olmadığını doğrulayın. Terminal voltajının uyumluluk gereksinimlerini (9Vdc @ 20mA, 11Vdc @ 4mA) karşıladığını kontrol edin.

• Düşük güç hatası (LOW_POWER): Giriş akımı 3,15 mA'nın altında. Kalibrasyon ve teşhis için döngü akımını 4 mA'ya yükseltin.

• Otomatik ayarlamadan sonra TuneERR görünür: Manuel ayarlama gerekebilir. Talimat kılavuzundaki sorun giderme bölümüne bakın.

• SelfCheckError veya donanım hatası: Gücü iki dakika kapatıp yeniden başlatın. ValVue veya HART Ana Bilgisayarını kullanarak alarmı temizleyin. Hata devam ederse, elektronik modülü değiştirin.

Yedek Modeller

Masoneilan SVI3, SVI II AP ve SVI1000'in doğrudan halefidir. Herhangi bir valf/aktüatör kombinasyonu için paslanmaz çelik montaj braketlerine sahiptir ve SVI II AP ve SVI1000 montaj braketleriyle tamamen geriye dönük uyumludur. SVI II AP kullanıcıları için yükseltme nispeten basittir — mevcut montaj kullanılabilir ve yalnızca hava/boru bağlantısı ayarlanması gerekebilir. Çapraz satıcı alternatifleri için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
