Fisher 3582i Serisi Elektropnömatik Valf Konumlandırıcı 4-20mA Kontrol Valfleri için

Ürün Genel Bakışı

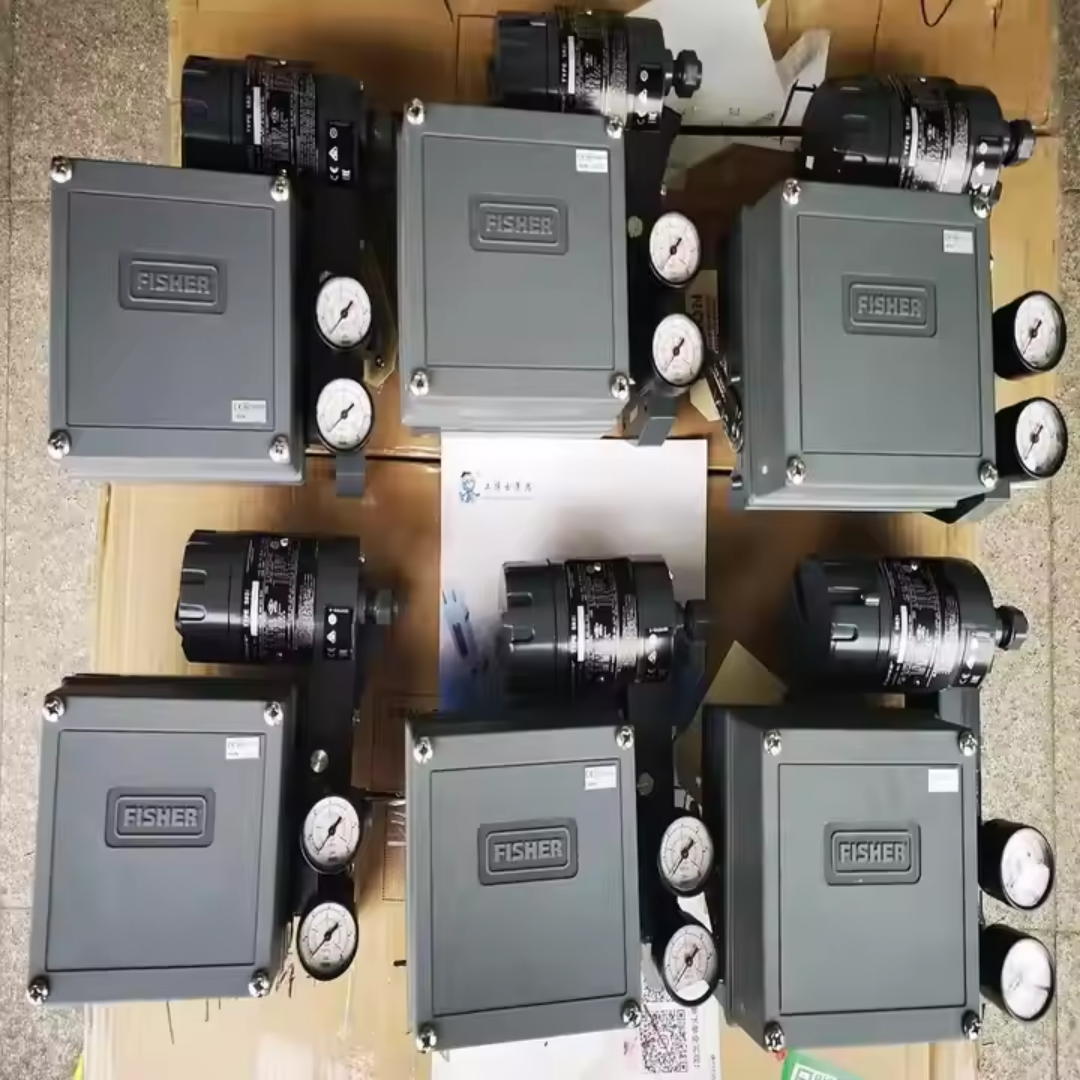

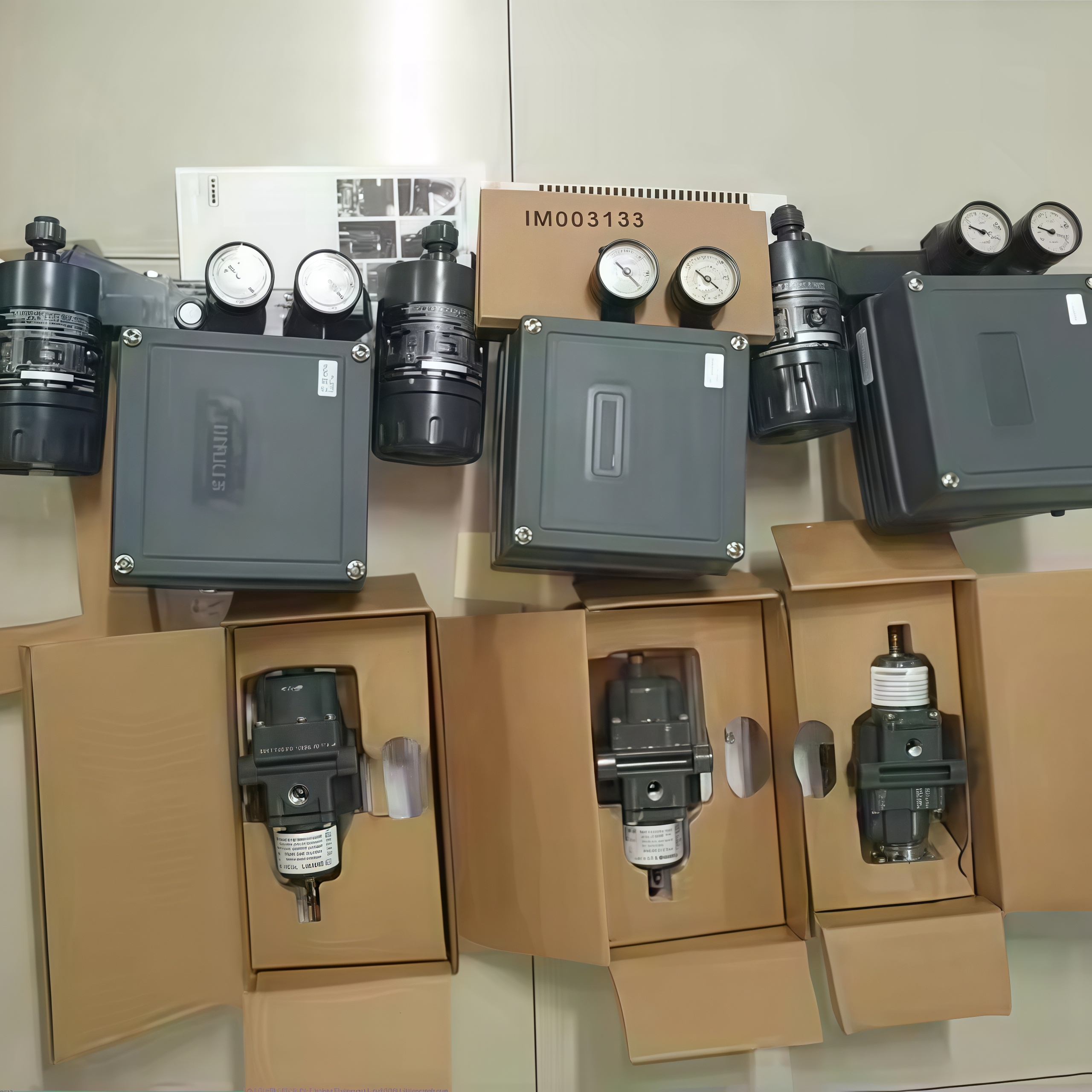

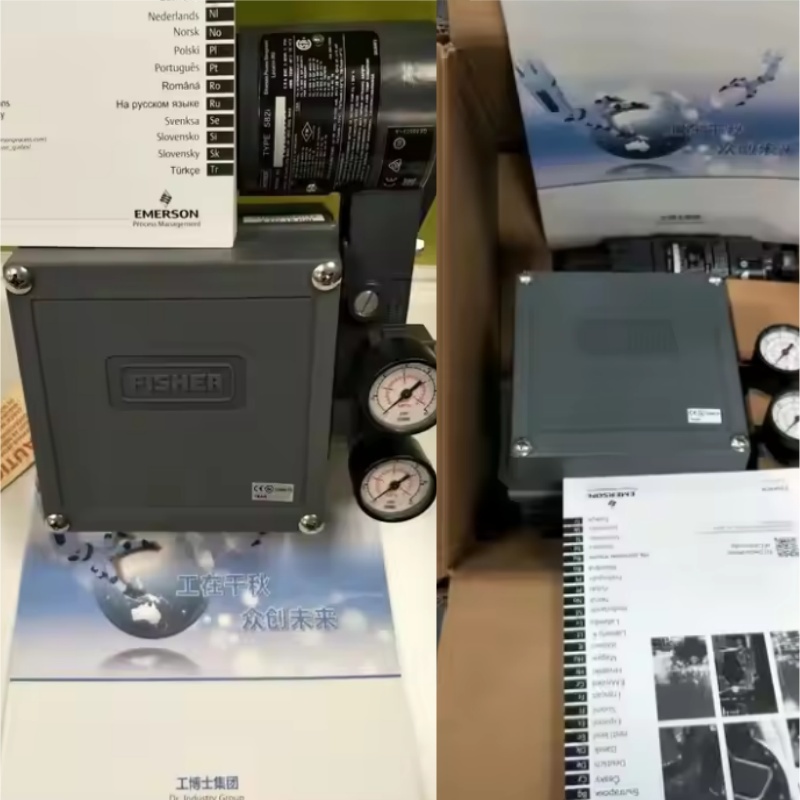

Fisher 3582i, diyafram aktüatörlü, kayar milli kontrol vanası grupları için tasarlanmış elektro-pnömatik bir vana pozisyonlayıcısıdır. 3582 pnömatik vana pozisyonlayıcısına monte edilmiş bir 582i elektro-pnömatik dönüştürücüden oluşur. Dönüştürücü, bir DC akım giriş sinyali alır ve bir nozül/kanat düzeni aracılığıyla orantılı bir pnömatik çıkış üretir. Bu çıkış daha sonra pnömatik pozisyonlayıcıya beslenerek ayrı monte edilmiş bir dönüştürücüye olan ihtiyacı ortadan kaldırır.

Cihaz, DC akım giriş sinyaline orantılı olarak doğru bir vana mili konumu sağlar. Çoğu tesis ortamında bulunan titreşimlere dayanma yeteneği ve hızlı tepkisi ile bilinen, sahada kanıtlanmış bir tasarımdır. Düşük sabit durum hava tüketimi, verimli çalışmaya katkıda bulunur.

Sıfır ve span ayarları, kapak çıkarıldığında bir tornavida ve anahtar kullanılarak erişilebilir. Ünite, basit ayarlarla doğrudan ve ters çalışma arasında değiştirilebilir. Besleme basıncı ve vana yükündeki değişiklikler, pozisyonlayıcı çalışması üzerinde minimum etkiye sahiptir. Kasa, bileşenler ve conta malzemeleri zorlu ortamlara dayanacak şekilde seçilmiştir ve pozisyonlayıcı tahliye havası ek koruma için dahili parçaları temizler.

Teknik Özellikler

Uygulama Endüstrisi

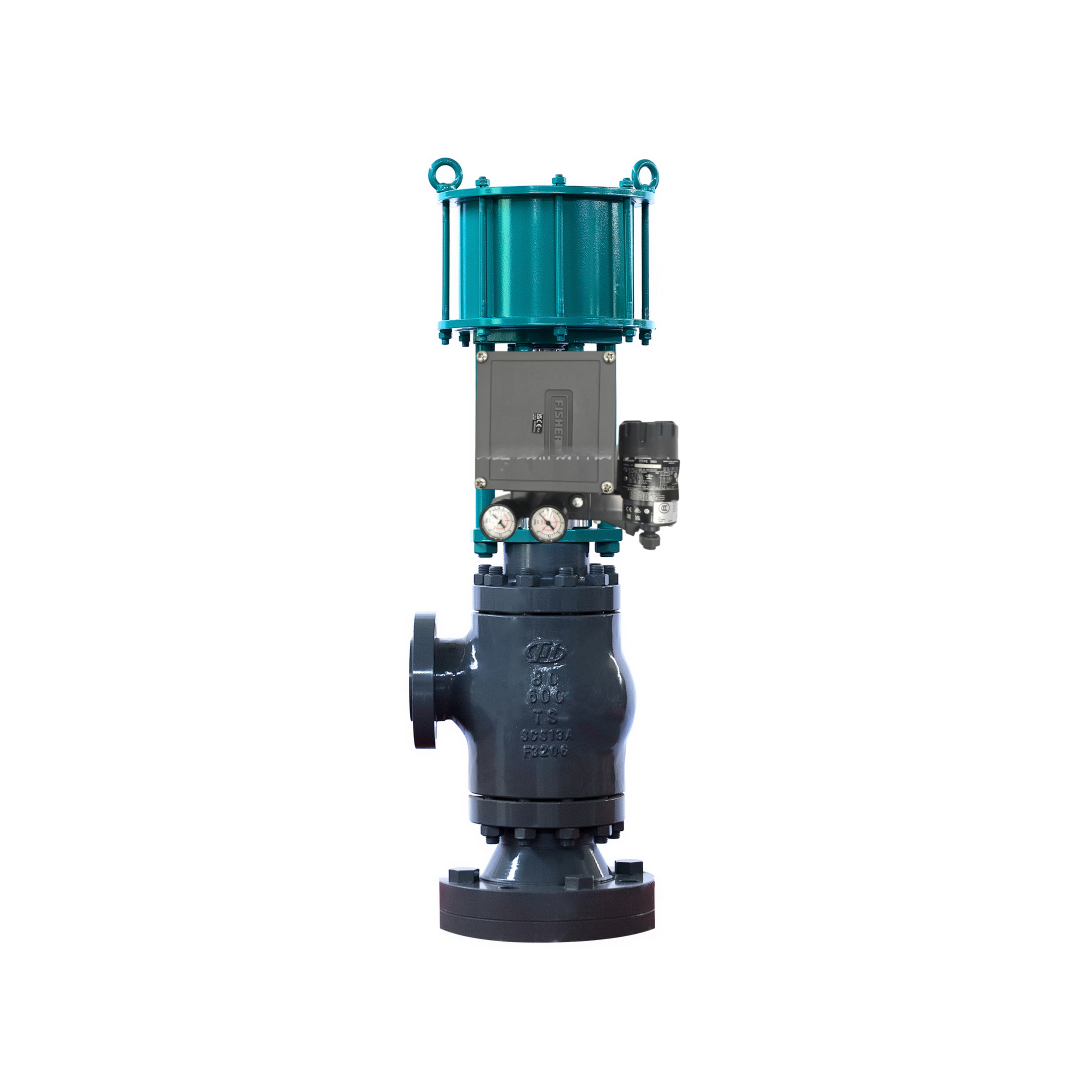

3582i, proses endüstrilerinde diyafram aktüatörlü, kayar milli kontrol vanası gruplarıyla kullanılır. Akış, basınç, sıcaklık ve seviye kontrol uygulamalarını ele alır. Ayarlanabilir sıfır ve span aralığı, bölünmüş aralıklar dahil olmak üzere tüm standart giriş sinyallerinin kullanımına izin verir. Bir pozisyonlayıcı ailesinden gelen üniteler çeşitli kontrol uygulamalarını kapsadığı için, temel yedek parça envanteri gereksinimleri basitleştirilir.

Yaygın Sorunlar

• Pozisyonlayıcı giriş sinyaline yanıt vermiyor: Besleme basıncını ve pnömatik bağlantıları kontrol edin. Nozül/kanat grubunun tıkanmadığını ve rölenin çalıştığını doğrulayın.

• Vana mili konumu giriş sinyaliyle eşleşmiyor: Sıfır ve span kalibrasyonunu kontrol edin. Kam konumunun aktüatör seyahati ve çalışma şekliyle eşleştiğini doğrulayın.

• Düzensiz çalışma veya salınım: Boru ve bağlantılardaki hava kaçaklarını inceleyin. Vana ambalajındaki veya aktüatördeki aşırı sürtünmeyi kontrol edin.

• Besleme basıncı dalgalanmaları pozisyonu etkiliyor: Besleme basıncının kararlı ve önerilen aralıkta olduğunu doğrulayın. 3582i, besleme basıncı değişikliklerinin etkisini en aza indirmek için tasarlanmıştır, ancak aşırı dalgalanmalar hala sorunlara neden olabilir.

Yedek Modeller

3582i, eski bir pnömatik pozisyonlayıcı tasarımına sahiptir. Dijital iletişim ve teşhis gerektiren yeni kurulumlar için, aynı ürün hattından modern eşdeğerleri DVC6200 veya DVC2000 dijital vana kontrolörleridir. 582i dönüştürücü, 3582i yapılandırmasına yükseltmek için mevcut bir 3582 pnömatik pozisyonlayıcısına sahada monte edilebilir, ancak bu pozisyonlayıcı montajını ve giriş sinyali aralığını değiştirmeyi gerektirebilir. Tedarikçi çapraz alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve giriş sinyali uyumluluğunu doğrulayın.
