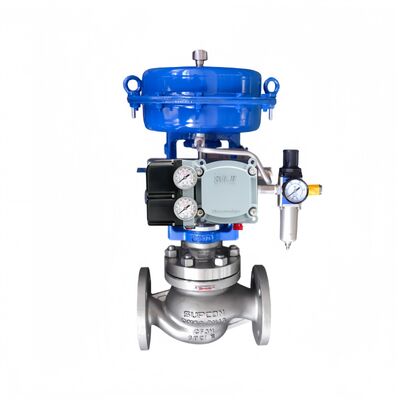

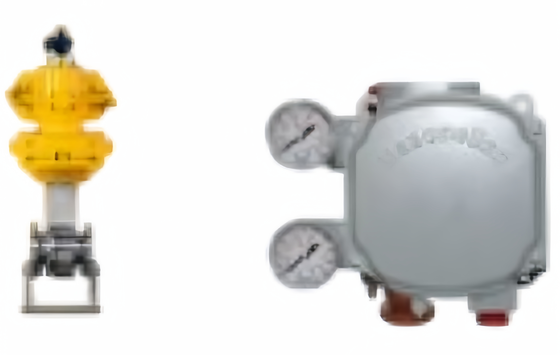

Masoneilan SVI1000 Dijital Valf Yerleştiricisi HART 4-20mA Kontrol Valfleri için Loop-Powered

Ürün Genel Görünümü

Masoneilan SVI1000, tek eylemli pnevmatik kontrol valfleri için tasarlanmış HART iletişim, 4-20mA dijital valf konumlandırıcısıdır.Mekanik bağlantıyı ve bununla birlikte gelen aşınmayı ortadan kaldırmakPozisyoner döngüyle çalıştırılır. Dış güç kaynağı gerekmez.

Kurulum, bir düğme-bir fonksiyon tasarımı takip ederek LED göstergelerle yerel bir baskı düğmesi arayüzü ile işlenir.Birim HART Revizyon 5 veya Revizyon 7'yi destekliyor, alanında seçilebilir. Konum gösterimi için iki yerleşik katı durum anahtarı mevcuttur. Evrensel montaj tasarımı, hem doğrusal hem de döner valf uygulamalarını karşılar.

Teknik özellikler

Uygulama Endüstrisi

Masoneilan SVI1000, elektrik üretimi, kimyasal işleme, rafinere, petrokimyasal ve petrol ve gaz uygulamalarında kullanılır.Soğutma kuleleri, ısı geri kazanım buhar jeneratörleri, damıtma, hidro işleme, kraklama, karıştırma, boru hattı bütünlüğü ve gaz sıkıştırması.Basit kurulum ve güvenilir manyetik geri bildirim, tek eylemli pnevmatik valflerdeki rutin sıkıştırma kontrolü için çok uygundur.

Genel Sorunlar

• Konumlandırıcı giriş sinyali yanıt vermiyor: Besleme basıncının 20-100 psi arasında olduğunu ve pnevmatik bağlantıların güvenli olduğunu kontrol edin. Cihaz modunun Normal'e ayarlandığını kontrol edin.

• Valf yavaş veya hiç yanıt vermiyor: Hava kaynağı ayar noktasının yayın son değerinden artı 10 psig'den daha büyük olduğunu doğrulayın.Doldurma sırasında arz düşüşünün %15'ten daha az olduğunu kontrol edin..

• Konum hatası uyarısı: SVI1000 Temel DTM kullanılarak bir valf imzasını gerçekleştirin. Sıkı paketleme, sap birikimi veya aktüatör sürtünmesi için kontrol edin. Otomatik ayar veya El ayarını gerçekleştirin.

• Marjinal güç (tüm LED'ler kapalı): Giriş akımı 3,85 mA'nın altında. Kalibrasyon ve teşhis için döngü akımını 4 mA'ya yükseltin.

• Kalibrasyon başarısız: Giriş sensör kalibrasyonu kabul edilebilir aralık dışındaydı.

• Donanım arızası (SelfCheckError): İki dakika boyunca güç çıkarın ve yeniden başlatın. ValVue veya HART Host aracılığıyla alarmı temizleyin. Arızası devam ederse, elektronik modülü değiştirin.

Değiştirme Modelleri

Masoneilan SVI1000, gelişmiş valf teşhisi, daha yüksek akış kapasitesi veya SIL derecelendirilmiş güvenlik fonksiyonları gerektiren uygulamalar için temel bir dijital konumlandırıcıdır.SVI II AP veya SVI3 serileri aynı ürün hattından bir sonraki seviye seçeneklerdir.Satıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat menzilini ve iletişim protokolünü kontrol edin.
