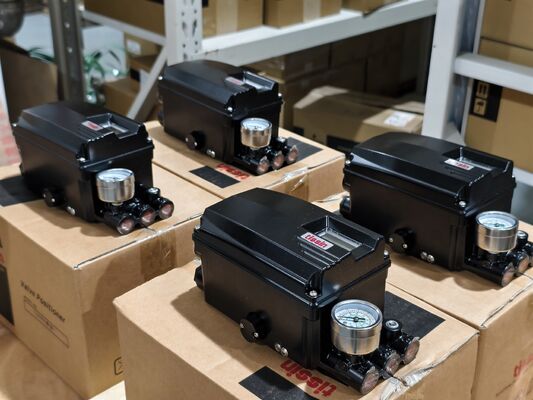

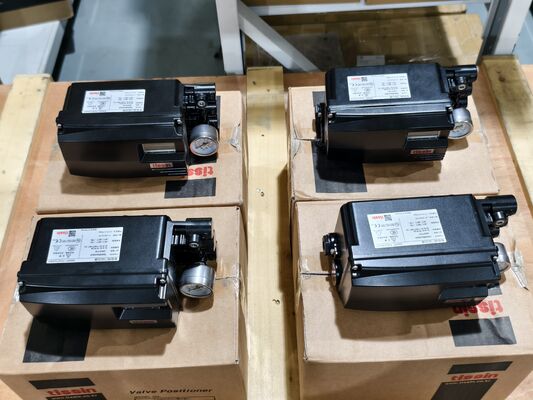

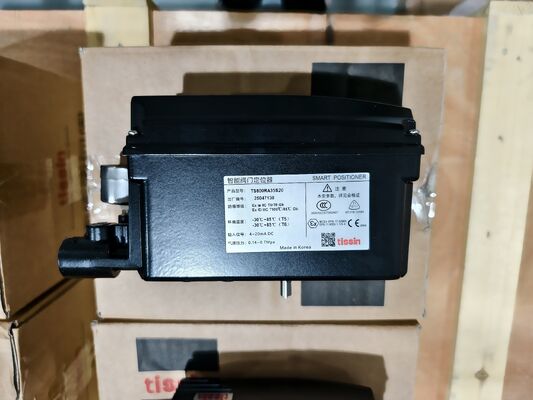

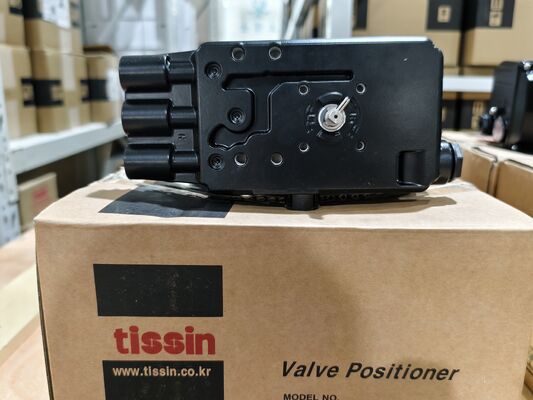

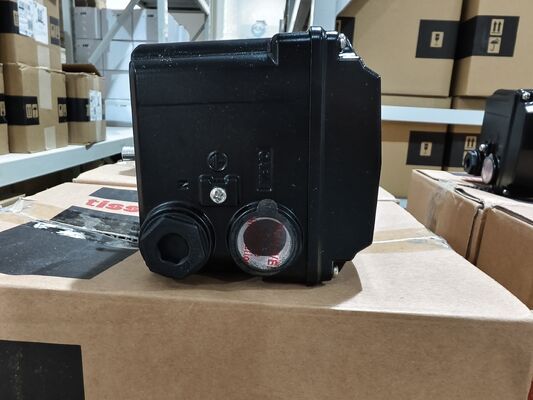

Tissin TS800 Akıllı Valf Konumlandırıcı, HART 4-20mA Otomatik Ayarlı ve Kontrol Valfleri İçin IP66/NEMA 4X Muhafazalı

Ürün Genel Bakışı

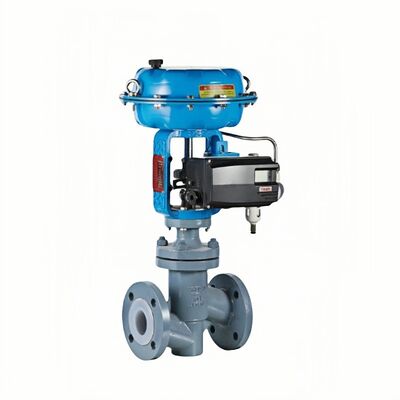

Tissin TS800, bir kontrol paneli, DCS veya kalibratörden gelen 4-20mA giriş sinyaline yanıt olarak valf stroğunu kontrol eden akıllı bir valf pozisyoneridir. Akım sinyalini alır ve valf aktüatörüne sağlanan pnömatik basıncı orantılı olarak ayarlar, valf açıklığını hassas bir şekilde kontrol eder.

Ünite, otomatik ayar, PID kontrolü ve HART iletişimi sağlayan yerleşik bir mikroişlemci ile donatılmıştır. LCD ve dört düğmeden oluşan yerel bir kullanıcı arayüzü, hızlı ve kolay kalibrasyon sağlar. Pozisyoner, kısmi strok testi (PST) işlevi, alarm işlevi, otomatik/manuel anahtarı ve kendi kendine teşhis yeteneği içerir. IP66/NEMA 4X muhafazası, üniteyi zorlu endüstriyel ortamlarda korur.

TS800, valf kontrol hızını iyileştirmek için büyük akışlı bir pilot valf kullanır. Hem lineer (10", ~", 150mm) hem de döner (0", ~", 90°) aktüatörleri destekler. Opsiyonel özellikler arasında 4-20mA DC pozisyon vericisi, HART iletişimi (Sürüm HART 7) ve limit anahtarı modülleri bulunur.AğırlıkParametreAğırlıkMarka

Tissin

değerlerini

menüsünde sıfırlayın.

• Avlanma veya salınım: Yüksek valf salmastra sürtünmesi nedeniyle avlanma meydana gelirse, alan izin verilen aralık dahilinde ölü bant değerini artırın. Ölü bant çok düşük ayarlanırsa, hedef noktayı arama yavaşlar.EEPROM hatası: Pozisyonerin çok yükseğe veya çok alçağa monte edilip edilmediğini kontrol edin. Aktüatörden çok uzak monte edilip edilmediğini kontrol edin (kullanım açısını kontrol edin). Potansiyometre dişlisi ve ana dişlinin güçlü titreşim veya harici şok nedeniyle yerinden çıkıp çıkmadığını kontrol edin.Giriş sinyaline yanıt yok: Besleme basıncının 140~700 kPa aralığında olduğunu kontrol edin. Pnömatik bağlantıların sağlam olduğunu doğrulayın. Geri besleme kolu montajını kontrol edin.Yavaş valf tepkisi: Aktüatör boyutu çok büyükse, TbL değerini TbL 4 (LLS) olarak ayarlayın. Tork motoru hasar görmüşse, değiştirin.

• Yedek ModellerTissin TS800, mevcut nesil akıllı valf pozisyoner platformudur. TS805, aynı seride bir varyanttır. Patlamaya dayanıklı sertifika gerektiren uygulamalar için TS800 serisi intrinsik güvenli ve CSA patlamaya dayanıklı seçenekler sunar. Çapraz satıcı alternatifleri için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
