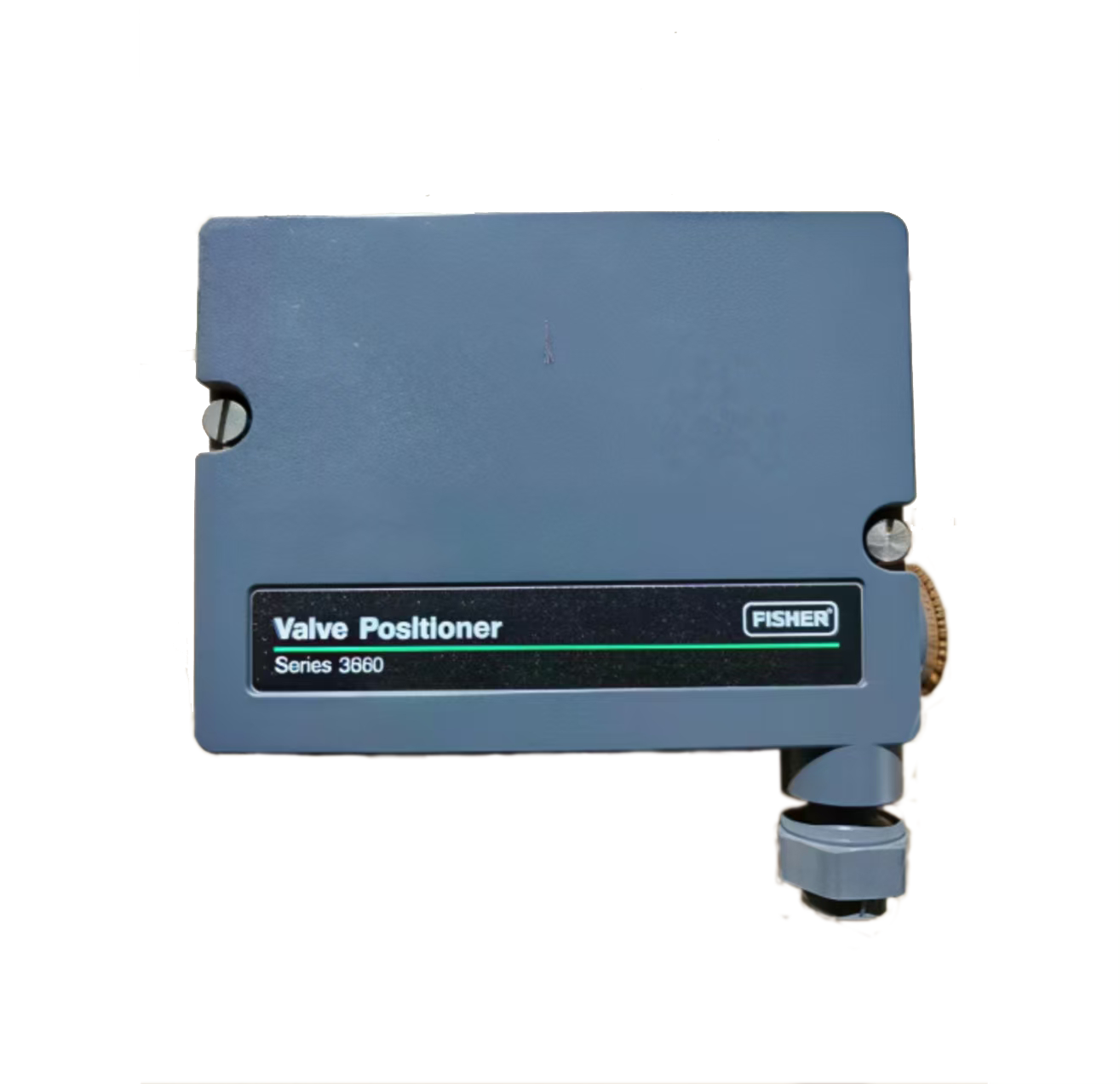

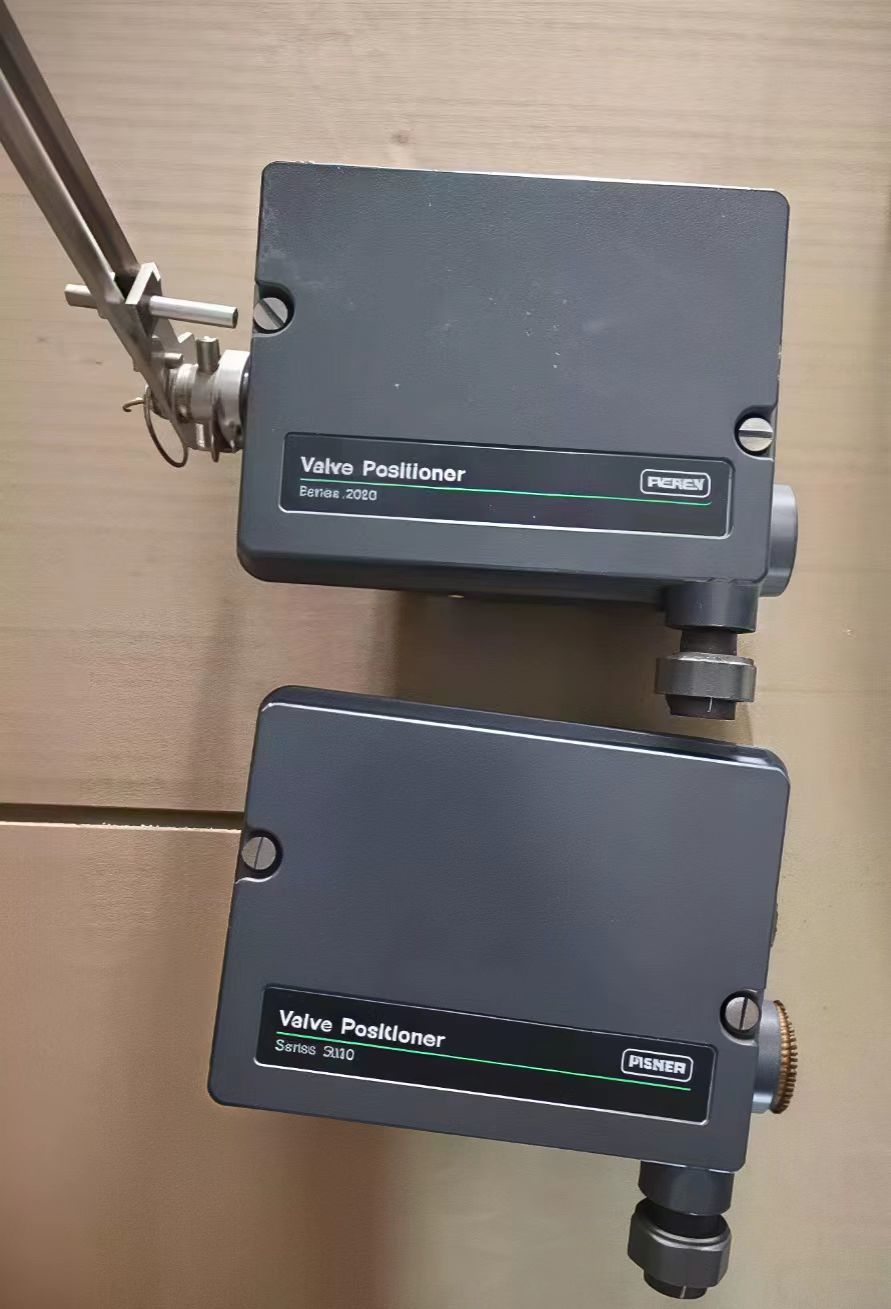

3661 Elektropnömatik Valf Konumlandırıcı 4-20mA Kontrol Valfları İçeri Girişi

Ürün Genel Görünümü

3661, boğma uygulamaları için kaydırma sapı valflerindeki çeşitli aktüatörlerle kullanılmak üzere tasarlanmış elektro-pneumatik tek eylemli bir valf pozisyoneridir.Bir kontrol cihazından alınan standart milliampere DC giriş sinyaline orantılı bir valf pozisyonu sağlar.

Konumlandırıcı tasarımı, çoğu bitki ortamının titreşimlerine dayanabilen doğru, hızlı yanıt veren bir enstrümansasyon sağlar.Düşük sabit durum hava tüketimi verimli çalışmaya katkıda bulunur. Kolay ayarlanabilir kazanç ve damping ayarları belirli uygulama gereksinimlerine doğru konumlandırıcı istikrarını ince ayarlayın.

3661 bir kontrol cihazından standart bir milliampere DC giriş sinyali kabul eder ve bölünmüş menzil yetenekleri ve ayarlanabilir sıfır ve aralık sağlar.Bu konumlandırıcıları desteklemek için daha az yedek parça gerektiren. Kürsü ve kapak mekanik titreşime ve kaba ele geçirmeye dayanacak şekilde tasarlanmıştır..

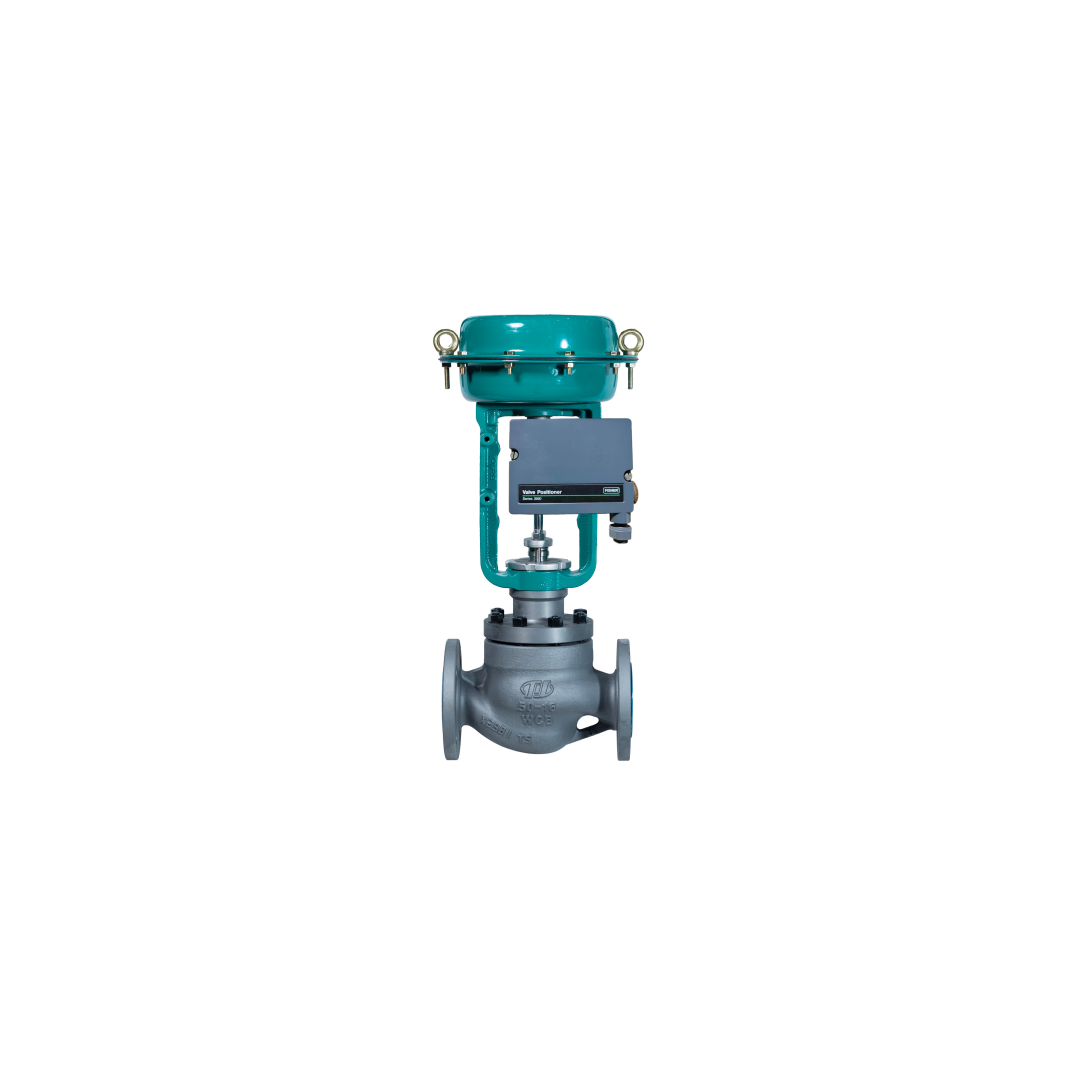

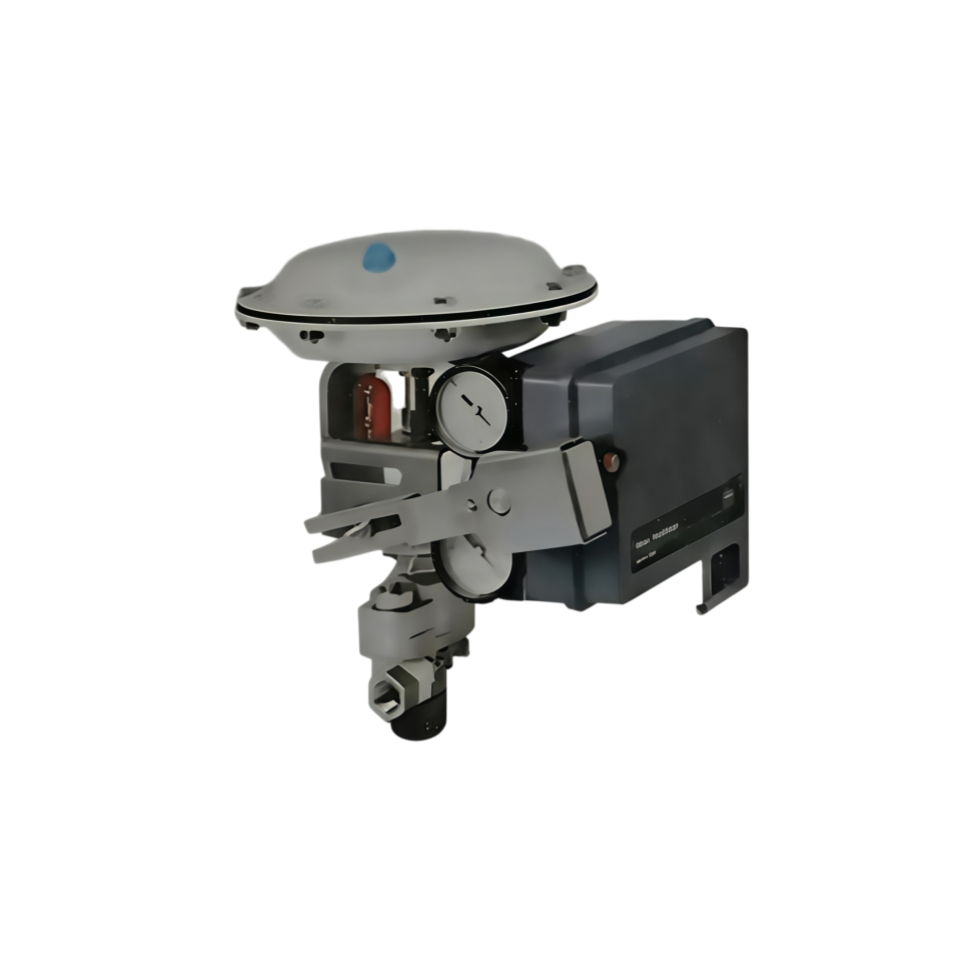

Pozisyoner, 657, 667, 1250, 1250R, 3024S ve GX aktüatörleri ile birlikte kullanılır..

Teknik özellikler

Uygulama Endüstrisi

3661 petrokimya, enerji üretimi, su arıtma, kağıt ve gıda ve içecek endüstrilerinde kullanılırKaydırıcı-kalıvalı valfler üzerindeki sıkıştırma uygulamaları için uygundur.

Genel Sorunlar

• Giriş ile çıkış sinyali yok: tıkanmış nozel için kontrol. nozel temizleyin. hava kaynağı basıncı kontrol.

• Yavaş veya anormal çıkış basıncı: Besleme basıncının özellikler içinde olduğunu kontrol edin. Pnömatik amplifikatörü ve nozzle/flapper montajını kontrol edin.

• Zayıf doğrusal tepkiSıfır yay ayarını ve menzil ayarlama mekanizmasının konumunu kontrol edin.

• Konumlandırıcı yanıt vermiyor.: Besleme basıncını ve pnevmatik bağlantıları kontrol edin. Değiştiricinin 4-20 mA sinyali aldığını kontrol edin.

• Hava sızıntısı: O-ringleri, dikişleri ve diafragmayı aşınmaya karşı kontrol edin ve gerektiğinde değiştirin.

Değiştirme Modelleri

3661, modern dijital iletişim ve gelişmiş teşhis için gelişmiş bir elektro-pneumatik konumlandırma platformu.DVC6200 veya DVC2000 dijital valf denetleyicileri mevcut nesil alternatiflerdir.Eski kurulumlar için 3661, 3660 pnevmatik konumlandırıcısının elektro-pnevmatik karşılığı olarak hizmet eder.sipariş vermeden önce giriş sinyali uyumluluğu.
