Tissin TS900 TS905 Pnömatik Kontrol Valfları için Akıllı Valf Konumlandırıcı
Ürün Genel Görünümü
BuTissin TS900 / TS905Pnömatik valf aktüatörlerini 4 ′20 mA DC giriş sinyalinden kontrol etmek için kullanılan akıllı valf konumlandırıcısıdır.
Hem doğrusal hem de döner kontrol valfi uygulamaları için tasarlanmıştır.

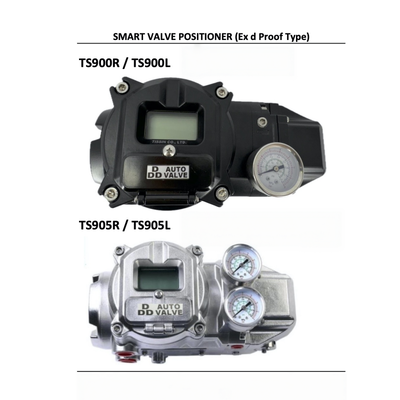

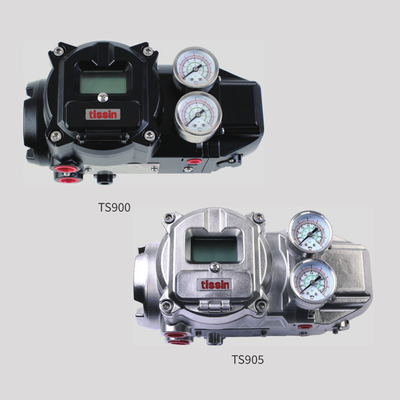

İki modeli karşılaştıran kullanıcılar için, temel fark gövde yapısıdır:
- TS900:Alüminyum döşeme kalıbı, 3,5 kg
- TS905:Paslanmaz çelik 316 gövde, 7.0 kg
Her iki model de yayınlanan ürün belgelerinde aynı temel sinyal, hava kaynağı, darbe ve performans özelliklerini kullanır.

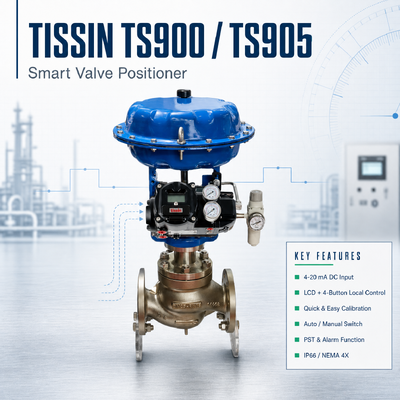

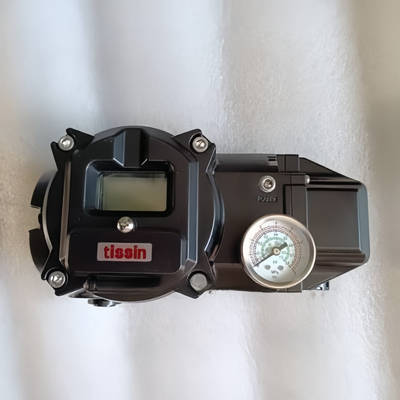

Serisi, yerel çalışma için bir LCD ekran ve dört düğme sunar. Ayrıca otomatik ayarlama, kısmi darbe testi, alarm fonksiyonları ve Otomatik / Manual çalışma gibi işlevleri içerir.
Teknik özellikler
| Teknik parametreler |
TS900 |
TS905 |
| Model |
TS900 |
TS905 |
| Türü |
Akıllı Valf Yerleştiricisi |
Akıllı Valf Yerleştiricisi |
| Giriş sinyali |
4 ′′20 mA DC |
4 ′′20 mA DC |
| İmpedans |
20 mA DC'de 500 Ω |
20 mA DC'de 500 Ω |
| Tedarik Basıncı |
0.14·0.7 MPa |
0.14·0.7 MPa |
| Doğrusal Valf Çarpımı |
10 ̊ 150 mm |
10 ̊ 150 mm |
| Döner Valf Aralığı |
0 ̊ 90° |
0 ̊ 90° |
| Hava bağlantısı |
PT1/4, NPT1/4 |
PT1/4, NPT1/4 |
| Çap bağlantısı |
PT1/8, NPT1/8 |
PT1/8, NPT1/8 |
| Kanal |
G ((PF) 1/2, NPT1/2 |
G ((PF) 1/2, NPT1/2 |
| Patlama geçirmez derecelendirme |
Ex db IIC T5/T6 |
Ex db IIC T5/T6 |
| Kapalı koruma |
IP66 |
IP66 |
| Standart sıcaklık |
-30°C ila +85°C |
-30°C ila +85°C |
| Düşük sıcaklık tipi |
-40°C ila +85°C |
-40°C ila +85°C |
| Doğruluk |
±0,5% F.S. |
±0,5% F.S. |
| Duyarlılık |
±0,2% F.S. |
±0,2% F.S. |
| Histeriz |
±0,5% F.S. |
±0,5% F.S. |
| Tekrarlanabilirlik |
± 0,3% F.S. |
± 0,3% F.S. |
| Hava tüketimi |
<2.3 LPM 0.14 MPa'da |
<2.3 LPM 0.14 MPa'da |
| Akış Kapasitesi |
>100 LPM 0,14 MPa'da |
>100 LPM 0,14 MPa'da |
| Gerekli Hava Kalitesi |
Sınıf 3, ISO 8573-1 |
Sınıf 3, ISO 8573-1 |
| Vücut malzemesi |
Alüminyum Dry Cast |
Paslanmaz çelik 316 |
| Net Ağırlık |
3.5 kg |
7.0 kg |
İsteğe bağlı yapılandırmalar:HART 7, 2 telli konum verici ve alarm anahtarı. 9 ̊30 V DC kaynağı ile konum verici ve alarm anahtarı seçenekleri belirtilmiştir.
Uygulama Endüstrisi
Kimyasal İşleme
Pnömatik valf pozisyon kontrolü için uygun, 4?? 20 mA komutu kullanılır.
Petrol ve Gaz
Süreç ve ilgili endüstriyel sistemlerde pnevmatik kontrol valfleri için kullanılabilir.
Petrokimya
Süreç ekipmanlarında otomatik valf kontrolüne uygulanabilir.
Elektrik Santralleri
Elektrik üretimi işlem sistemlerinde pnevmatik kontrol valfleri ile kullanılabilir.
Su ve Atık Su
Su arıtma süreçlerinde otomatik pnevmatik valf uygulamaları için uygundur.
Genel Endüstriyel Otomasyon
Konumlandırıcı, uyumlu bir pnevmatik aktüatör ve kontrol sistemi kullanarak kontrol valf döngüsüne entegre edilebilir.
Genel Sorunlar
Sinyal var ama valf hareket etmiyor.
Enstrüman hava kaynağının belirtilen aralık içinde olup olmadığını kontrol edin. Daha sonra aktüatörü, pnevmatik boruları ve mekanik bağlantıları kontrol edin.
Valf pozisyonu komutu takip etmiyor
Geri bildirim mekanizmasını kontrol edin ve uygun kalibrasyon prosedürünü gerçekleştirin.
Hava tüketimi beklenenden daha yüksek
Pnömatik bağlantıları ve aktüatör ve boru çevresindeki hava sızıntısını kontrol edin.
Konumlandırıcı Alarm Gösteriyor
Alarm durumunu ve valf/aktüatörün çalışma durumunu kontrol edin.
HART İletişim Gerek
Satın almadan önce konumlandırıcı yapılandırmasını onaylayın. HART 7, her TS900/TS905 ünitesinde otomatik olarak varsayılması gereken bir özellik yerine isteğe bağlı bir yapılandırmadır.
Değiştirme Modelleri
Mevcut akıllı valf konumlandırıcısını değiştiren alıcılar için, TS900 ve TS905 tüm valf montajını kontrol ettikten sonra seçilmelidir.
Önemli yedekleme bilgileri şunları içerir:
- Konumlandırıcı modeli
Mevcut marka ve model.
- Valf tipi
Doğrusal veya döner.
- Aksiyon cihazı
Pnömatik aktüatör modeli ve çalışma düzenlemesi.
- Seyahatler
Gerekli doğrusal yürüyüş veya dönme açısı.
- Sinyal
Kontrol sistemi çıkışı, normalde bu seri için 4 ¢ 20 mA DC.
- Havalandırma
Kullanılabilir cihaz hava basıncı.
- Ev malzemesi
TS900 alüminyum döküm veya TS905 paslanmaz çelik 316.
- İsteğe bağlı işlevler
HART, konum vericisi veya alarm düğmesi.
- Kurulum ortamı
Sıcaklık ve geçerli tehlikeli alan gereksinimleri.
Tek bir evrensel yedek model yoktur, çünkü montaj düzeni, geri bildirim mekanizması ve aktüatör konfigürasyonu da aynı olmalıdır.
Neden Bizden Alınır?
Ürün Bilgisi Kontrolü
Biz teklif öncesinde gerekli model ve konfigürasyonu kontrol böylece tedarik konumlandırıcı mümkün olduğunca yakın proje gereksinimlerine uymak.
TS900 / TS905 Tedarik
Hem alüminyum gövdesi TS900 hem de paslanmaz çelik TS905 konfigürasyonları mevcutluk ve proje gereksinimlerine göre teklif edilebilir.
Yedekleme Projesi Destek

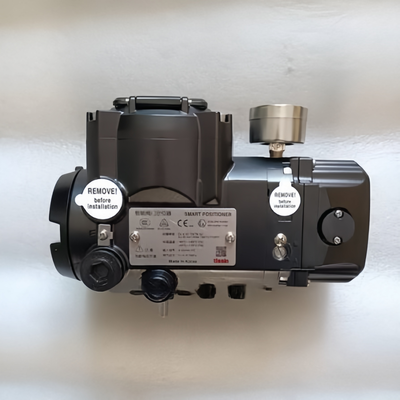

Değiştirme çalışmaları için, mevcut ürün isim plakaları, gerekli modeli ve isteğe bağlı işlevleri onaylamak için kullanışlıdır.
Valf Otomasyon Alımları
Kontrol valfleri, aktüatörler, valf konumlandırıcıları ve ilgili endüstriyel aletler aynı proje için tedarik edilebilir.
İhracat Siparişleri Destek
Ürün tekliflerini, sipariş koordinasyonunu ve yurtdışı alıcılar için uluslararası sevkiyat düzenlemelerini hallederiz.
Depo ve teslimat süresi
Tissin TS900 ve TS905'in kullanılabilirliği tam model, seçenek ve sipariş miktarına bağlıdır.
HART, konum vericisi veya alarm anahtarı yapılandırmaları olan ürünler standart sürümlerden farklı bir besleme programına sahip olabilir.
Tam bir teslimat tahmini için lütfen şunları belirtin:
- TS900 veya TS905
- miktarı
- Gerekli seçenekler
- Hedef ülke
- Hedef teslimat tarihi
Satın alma siparişinin verilmesinden önce mevcut stok ve teslim süreleri onaylanmalıdır.
