Tissin TS900 TS905 Akıllı Valf Yerleştiricisi

Ürün Genel Görünümü

BuTissin TS900 ve TS905 Akıllı Valf KonumlandırıcılarıElektropneumatik valf konumlandırıcıları, 4 ′20 mA DC giriş sinyali ile pnevmatik kontrol valflerinin çarpımını kontrol etmek için tasarlanmıştır.

Konumlandırıcı, bir kontrol sisteminden, DCS'den veya sinyal kaynağından kontrol sinyalini alır ve valf aktüatörüne verilen hava basıncını ayarlar.Bu aktüatör ve valf gerekli giriş konumunu takip etmek için izin verir.

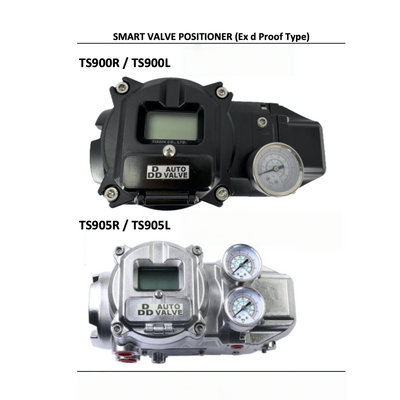

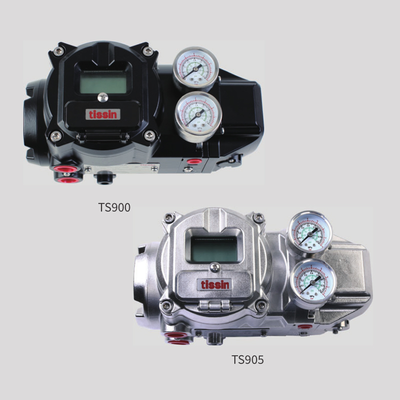

TS900 ve TS905 aynı ana kontrol özelliklerini paylaşır.TS900, alüminyum dökümlü bir gövde kullanırken, TS905 paslanmaz çelik 316 kullanır.TS905 versiyonu, bu nedenle paslanmaz çelik koruma ihtiyacı olan projeler için uygundur.

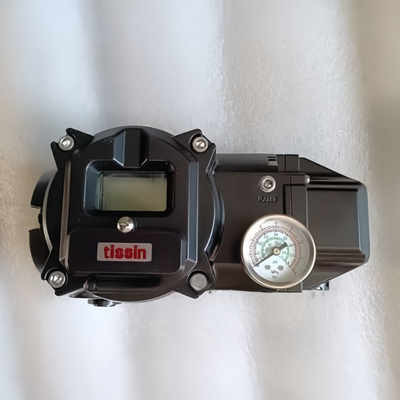

Seride bir LCD ekran ve kurulum ve çalıştırma için dört yerel düğme bulunur.Alarm fonksiyonları ve Otomatik/El düğmesi ürün tasarımına dahil edilmiştir.Konumlandırıcı ayrıca daha hızlı valf tepkisini desteklemek için büyük akışlı bir pilot valf kullanır.

Teknik özellikler

İsteğe bağlı fonksiyonlar:HART 7, 9 ′′30 V DC kaynağı olan 2 tel konum verici ve 9 ′′30 V DC kaynağı olan alarm anahtarı konfigürasyona göre mevcuttur.

Uygulama Endüstrisi

TS900 ve TS905, endüstriyel süreç kontrol sistemlerinde pnevmatik kontrol valfleri ile kullanılır.

Tipik uygulama alanları şunlardır:

• Petrol ve gaz işleme

• Petrokimya tesisleri

• Kimyasal işleme

• Elektrik üretimi

• Su ve atık su arıtma

• Endüstriyel süreç otomasyonu

• Genel pnevmatik kontrol valf sistemleri

TS900 ve TS905 arasında seçim, kurulum ortamına, konut gereksinimlerine, valf konfigürasyonuna ve proje özelliklerine dayanmalıdır.

Genel Sorunlar

Konumlandırıcı 4 ¢ 20 mA sinyale yanıt vermiyor

İlk olarak giriş kablolarını ve döngü akımlarını kontrol edin. Konumlandırıcı 4?? 20 mA DC giriş sinyali gerektirir, bu nedenle mekanik arıza gidermeden önce sinyal kaynağı ve kabloları kontrol edilmelidir.

Valf pozisyonu doğru değil.

Etkinleştirici bağlantısını, geri bildirim kolu ve kalibrasyon ayarlarını kontrol edin. Yanlış mekanik montaj veya kalibrasyon giriş sinyali ile valf konumu arasındaki ilişkiyi etkileyebilir.

Hava çıkışı yeterli değil

Enstrüman hava kaynağı basıncını ve hava kalitesini kontrol edin. Belirtilen hava kaynağı basıncı 0,14 ̇ 0,7 MPa'dır ve gerekli hava kalitesi ISO 8573-1'e göre Sınıf 3'tür.

Valf tepkisi yavaş.

Hava kaynağını, aktüatör durumunu ve pnevmatik bağlantıları kontrol edin. Konumlandırıcı büyük akışlı bir pilot valf kullanır, ancak genel tepki aynı zamanda aktüatöre, valfe ve hava sistemine bağlıdır.

HART Fonksiyonu Kullanılamaz

HART, isteğe bağlı bir yapılandırmadır. HART iletişimi gerekiyorsa, yüklemeden önce sağlanan konumlandırıcının HART sürümü olduğunu doğrulayın.

Değiştirme Modelleri

Değiştirme projeleri için TS900 ve TS905, gerekli sinyali, hava kaynağını,Hız ve montaj düzeni uyumludur..

Her iki model her uygulamada aynı mekanik yedekler olarak ele alınmamalıdır. TS900 alüminyum döllenmiş bir gövde kullanırken, TS905 paslanmaz çelik 316 kullanır.

Mevcut bir konumlandırıcıyı değiştirirken:

• Mevcut konumlandırıcı modeli

• Valf tipi

• Etkinleştirici tipi

• Doğrusal veya döner işletim

• Valf çarpımı veya dönüşü

• Giriş sinyali

• Araç hava basıncı

• Montaj düzeni

• Geri bildirim bağlantısı

• Patlamaya karşı gereksinimler

• HART şartı

• Konum vericisi gereksinimi

Neden Bizden Alınır?

Model Seçimi Destek

Verilen valf ve aktüatör bilgilerine göre TS900 veya TS905 konfigürasyonunu kontrol etmeye yardımcı olabiliriz.

Değiştirme Tedarikleri

Pozisyoner değiştirme projeleri için, mevcut model veya isim plakası bilgilerini sağlayın.

Valf Otomasyon Ürün Serisi

Ayrıca endüstriyel otomasyon projeleri için kontrol valfleri, aktüatörler, valf konumlandırıcıları ve işlem araçları tedarik ediyoruz.

Proje Alışverişi

Proje siparişleri için, ürün seçimi, teklif, miktar onayı ve uluslararası teslimatı koordine edebiliriz.

Sipariş vermeden önce yapılandırma kontrolü

TS900/TS905 siparişleri için, gönderimden önce sinyal, valf çarpması, aktüatör tipi, montaj ve isteğe bağlı işlevleri onaylamayı öneririz.

Depo ve teslimat süresi

Stok kullanılabilirliği, TS900 veya TS905 konfigürasyonuna, miktarına ve isteğe bağlı işlevlere bağlıdır.

Standart yapılandırmalar HART, konum verici veya alarm anahtarlı sürümlerden farklı erişilebilir.Bu nedenle teslimat süresi sipariş vermeden önce tam yapılandırmaya göre onaylanmalıdır..

Teklif için lütfen model, miktar ve gerekli seçenekleri belirtin, böylece mevcut tedarik programını kontrol edebilirsiniz.

RFQ Formu

Ürün:Tissin TS900 / TS905 Akıllı Valf Yerleştiricisi

Model:
TS900 / TS905

Mülkiyet:
Gerekli miktar

Giriş sinyali:
4×20 mA DC veya gerekli konfigürasyon

Valf tipi:
Küresel / döner / diğer pnömatik kontrol valfi

Etkinleştirici modeli:
Mevcut veya gerekli aktüatör modeli

Felç:
Doğrusal yürüyüş veya dönme açısı

Besleme basıncı:
Gerekli cihaz hava basıncı

Seçenekler:
HART / konum vericisi / alarm anahtarı / yok

Montaj:
Mevcut montaj düzenlemesi veya aktüatör bilgileri

Uygulama:
Endüstri ve işletme ortamı

Hedef:
Ülke / şehir

Gerekli teslimat:
Hedef teslimat tarihi

Değiştirme siparişleri için, mevcut konumlandırıcı isim plakasını veya mevcut olduğunda ürün fotoğrafını gönderin.
