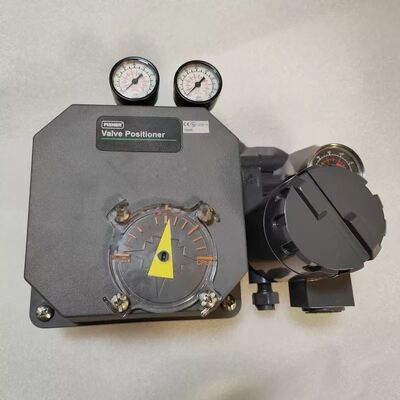

Fisher 3720 Elektro-Pnömatik Valf Konumlandırıcı, 4-20mA Sinyalli, Korozyona Dayanıklı Alüminyum Alaşımlı ve Sahada Tersine Çevrilebilir Hareketli

Ürün Genel Bakışı

Fisher 3720, diyaframlı veya pistonlu döner aktüatörlerle kullanılmak üzere tasarlanmış elektro-pnömatik bir valf pozisyonlayıcısıdır. 3710 pnömatik pozisyonlayıcısının 3722 elektro-pnömatik dönüştürücü ile birleştirilmesinden oluşur. Dönüştürücü, 4-20 mA DC giriş sinyali alır ve pnömatik pozisyonlayıcı kademesini süren orantılı bir pnömatik çıkış (0,2 ila 1,0 bar / 3 ila 15 psig) üretir.

3720, tek etkili veya çift etkili konfigürasyonlarda kullanılabilir. Eylem, sahada doğrudan ve ters arasında değiştirilebilir. Sıfır ve yayılma ayarları alet kullanmadan elle yapılır. Modüler yapı, 3722 dönüştürücünün eklenmesiyle 3710 pnömatik pozisyonlayıcısının 3720 elektro-pnömatik birime dönüştürülmesini sağlar.

Pozisyonlayıcı, doğru, hızlı tepki veren ve yüksek çevrim ömrüne sahip çalışma için sahada kanıtlanmış makara valfi teknolojisini kullanır. Ağır tesis titreşimlerine dayanıklıdır. Kasa, bileşenler ve conta malzemeleri, korozyon direnci için düşük bakır alüminyum alaşımlı döküm gövdelerle zorlu ortamlar için seçilmiştir. Pozisyonlayıcı tahliye havası dahili parçaları temizler. EPDM O-ringleri ve giriş modülü diyaframı ile 3720, düşük sıcaklık ve yüksek sıcaklık uygulamalarının yanı sıra özel malzemelerin gerekli olduğu gıda ve içecek, ilaç ve tütün işleme alanlarında kullanılabilir.

Teknik Özellikler

Uygulama Endüstrisi

Fisher 3720, kimyasal işleme, enerji üretimi, kağıt hamuru ve kağıt ve güvenilir döner valf konumlandırması gerektiren diğer endüstriler dahil olmak üzere genel endüstriyel proses kontrolünde kullanılır. EPDM contalarla, gıda ve içecek, ilaç ve tütün işleme uygulamalarına da hizmet verebilir. Hem tek etkili hem de çift etkili döner aktüatörler için uygundur.

Yaygın Sorunlar

• Giriş varken çıkış sinyali yok: Tıkanmış nozulu kontrol edin. Nozulu temizleyin. Hava besleme basıncını kontrol edin.

• Yavaş veya anormal çıkış basıncı: Besleme basıncının spesifikasyona uygun olduğunu kontrol edin. Pnömatik amplifikatörü ve nozül/flapper tertibatını kontrol edin.

• Doğrusal yanıt zayıf: Sıfır yay ayarını kontrol edin. Sıfır yayın sınırlı bir doğrusal çalışma aralığı vardır. Aralık ayar mekanizmasının konumunu kontrol edin.

• Pozisyonlayıcı yanıt vermiyor: Besleme basıncını ve pnömatik bağlantıları doğrulayın. Dönüştürücünün 4-20 mA sinyalini aldığını kontrol edin.

• Hava sızıntısı: O-ringleri, contaları ve diyaframı aşınma açısından kontrol edin. Gerekirse değiştirin.

Yedek Modeller

Fisher 3720, olgun bir elektro-pnömatik pozisyonlayıcı platformudur. Modern dijital iletişim ve gelişmiş teşhisler için Fisher DVC6200 veya DVC2000 dijital valf kontrolörleri mevcut nesil alternatiflerdir. Eski kurulumlar için 3720, elektrikli giriş gerektiğinde 3710 pnömatik pozisyonlayıcısı için doğrudan bir yedektir. Satıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve giriş sinyali uyumluluğunu doğrulayın.
