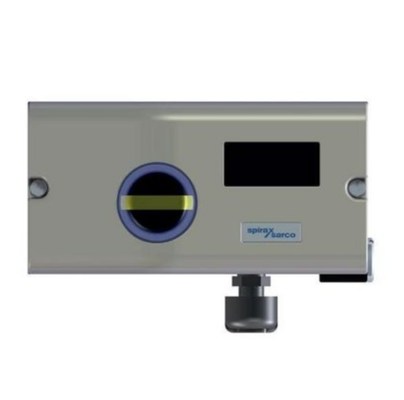

Spirax Sarco SP7 Akıllı Valf Yerleştiricisi Enerji Verimliliği Kontrol Valfları ve NAMUR Montajı için HART 4-20mA ile

Ürün Genel Bakışı

Spirax Sarco SP7, NAMUR'a uygun pnömatik lineer veya döner aktüatörlere monte edilmek üzere tasarlanmış akıllı, elektronik olarak yapılandırılabilir bir elektro-pnömatik valf pozisyonlayıcısıdır. Valf stroku ile pozisyonlayıcıya giren elektriksel giriş sinyali (mA) arasında tam bir orantılılık sağlar.

SP7-1* modeli, dış mekan kurulumu için işlem görmüş dökme alüminyum bir gövdeye sahiptir. Ünite, -57 ila +57° döner hareket veya -28 ila +28° lineer hareketli pnömatik aktüatörlere monte edilebilir. Pozisyonlayıcı, montaj kiti ile veya kit olmadan ve basınç göstergesi bloğu ile veya bloğu olmadan temin edilebilir. 1,4 ila 6 bar arası hava besleme basıncı ve mA cinsinden kontrol sinyali ile çalışır. Pozisyonlayıcı ayrıca kontrol sinyalinin hareket yönünü tersine çevirmek için de kullanılabilir.

SP7-10, standart olarak yerel bir iletişim arayüzü (LCI) ile birlikte gelir ve 20mA sinyali üzerinden iletişim için isteğe bağlı bir HART iletişim modülü içerir. HART 5 veya HART 7 mevcuttur. SP7-11, bir PROFIBUS PA modülü sunar ve SP7-12, bir FOUNDATION Fieldbus modülü sunar. Dijital bir giriş, kontrol sistemi fonksiyonlarını etkinleştirebilir ve bir dijital çıkış toplu mesajları (alarm/arıza) verir. SP7, mevcut en enerji verimli pozisyonlayıcılardan biridir ve maksimum kararlı durum hava tüketimi 0,015 SCFM'dir, bu da benzer elektro-pnömatik pozisyonlayıcılardan 50 kata kadar daha verimlidir.

Teknik Özellikler

Uygulama Endüstrisi

Spirax Sarco SP7, buhar kontrol sistemlerinde, proses ısıtma ve soğutmada, gıda ve içecek yardımcılarında, farmasötik temiz buharda ve genel endüstriyel valf kontrolünde kullanılır. Güvenilir dijital konumlandırma ve enerji verimliliğinin önemli olduğu uygulamalar için uygundur. Pozisyonlayıcı, Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 ve TN2000 serisi aktüatörler dahil olmak üzere NAMUR'a uygun herhangi bir aktüatörle kullanılabilir.

Yaygın Sorunlar

• Pozisyonlayıcı giriş sinyaline yanıt vermiyor: Besleme havası basıncının 1,4~6 bar aralığında olduğunu kontrol edin. Pnömatik bağlantıların sağlam olduğunu doğrulayın. Hava besleme kalitesinin ISO 8573-1:2010 Sınıf 3:3:3'e uygun olduğunu kontrol edin.

• Valf konumu giriş sinyaliyle eşleşmiyor: Karakteristik eğri ayarını kontrol edin. Çalışma yönünün doğru ayarlandığını doğrulayın. Sıfır noktasını yeniden kalibre edin.

• Yavaş valf tepkisi: Besleme havası basıncını ve filtreyi kontrol edin. Hava besleme borusunun kısıtlı olmadığını doğrulayın.

• HATA 10 (Güç kaynağı kesildi): Güç kaynağı en az 20 ms süreyle kesildi. Aktüatör güvenli konuma getirilir. Yaklaşık 5 saniye sonra pozisyonlayıcı otomatik olarak sıfırlanır.

• HATA 11 (RAM hatası): Aktüatör güvenli konuma getirilir. Yaklaşık 5 saniye sonra pozisyonlayıcı otomatik olarak sıfırlanır ve RAM yeniden başlatılır.

• SENS_ERR (Konum sensörü arızalı): Konum sensörü arızalıdır. Değişim için servisle iletişime geçin.

• ALARM 1 (Pozisyonlayıcı ve aktüatör arasında kaçak): Pnömatik boru ve bağlantı parçalarında kaçak olup olmadığını kontrol edin.

• ALARM 2 (Ayar noktası akımı aralık dışı): Giriş sinyali kaynağını ve kablolamasını kontrol edin.

Değiştirme Modelleri

Spirax Sarco SP7, mevcut nesil akıllı pozisyonlayıcı platformudur. SP8 Akıllı Pozisyonlayıcı, aynı ürün hattından bir sonraki seviye seçenektir ve mevcut valf performansını yeni bir kontrol valfiyle karşılaştırmak için uzun vadeli veri eğilimleriyle gelişmiş valf tanılama özellikleri sunar. Eski kurulumlar için SP7, eski Spirax Sarco EP5/EP6 serisi pozisyonlayıcıların ve yalnızca pnömatik pozisyonlayıcıların yükseltmesi olarak hizmet eder. Farklı satıcılar için alternatifler ararken, sipariş vermeden önce aktüatör montajını, hareket aralığını ve iletişim protokolünü doğrulayın.
