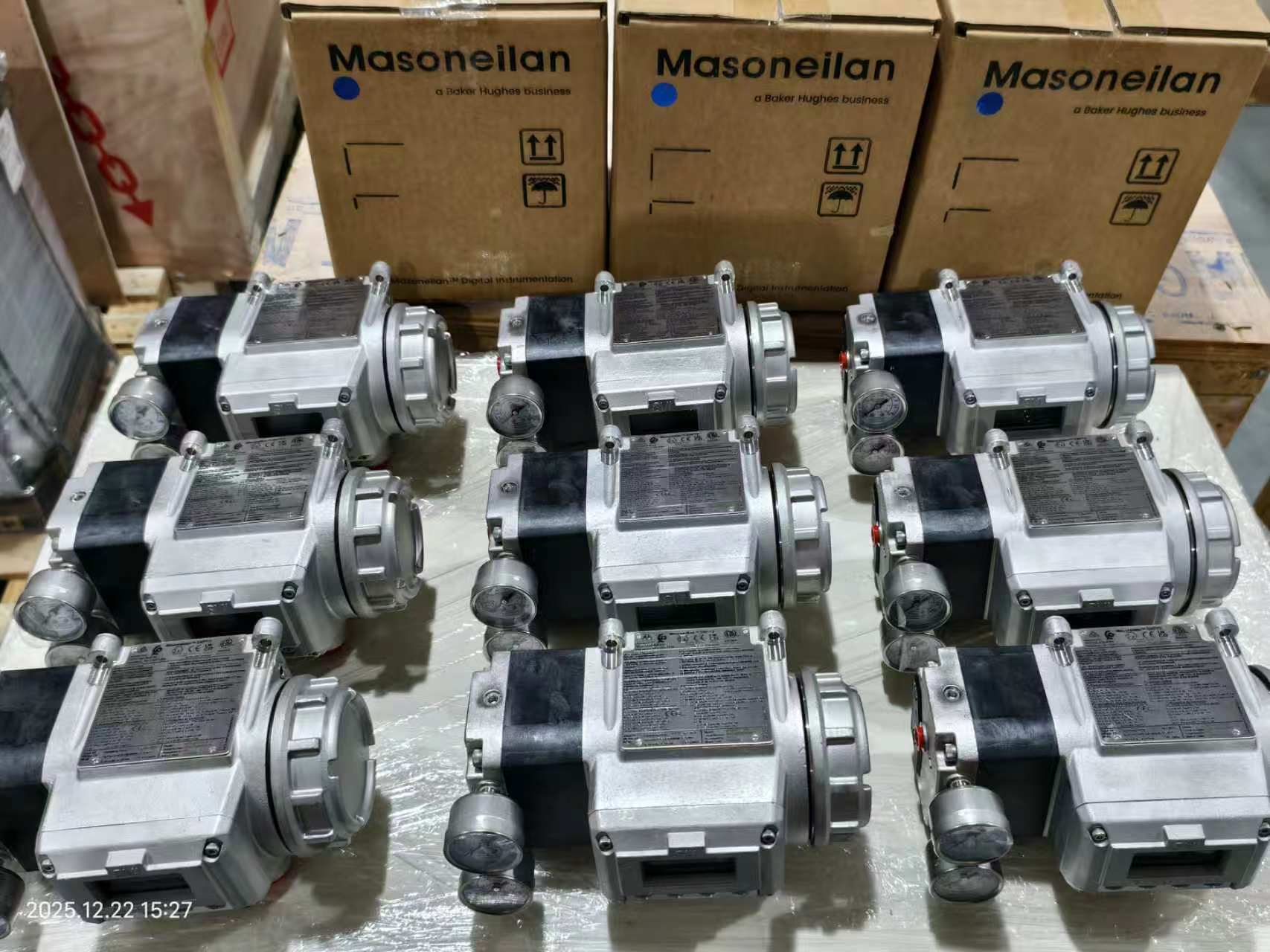

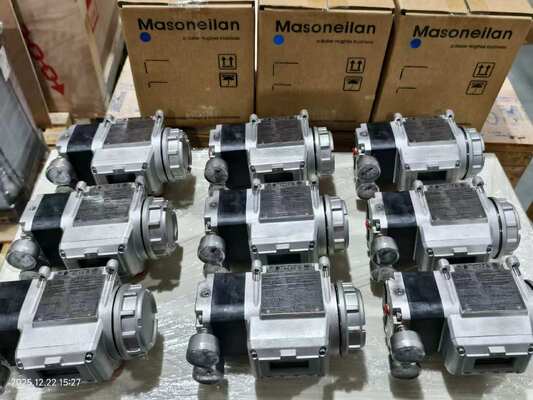

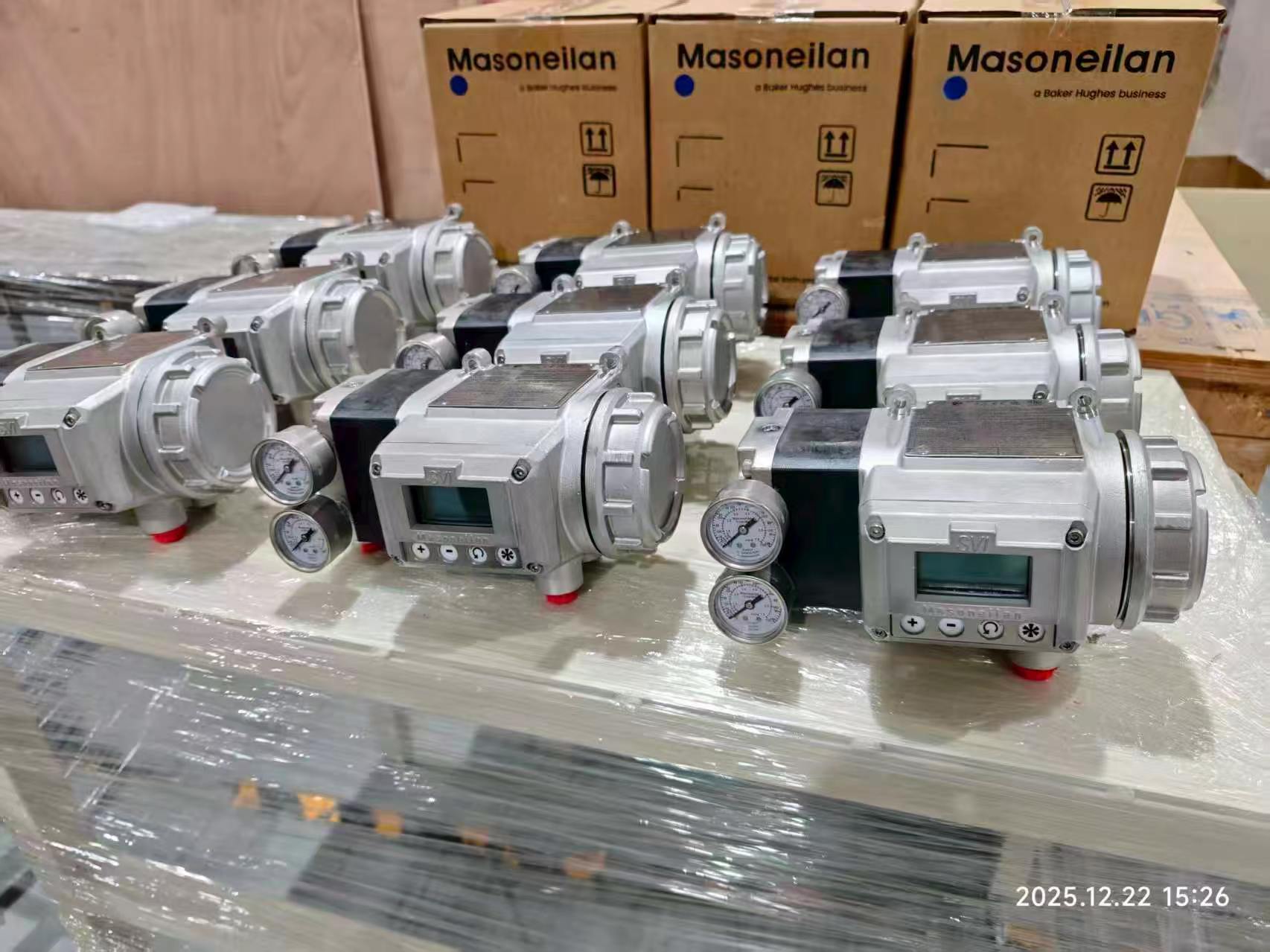

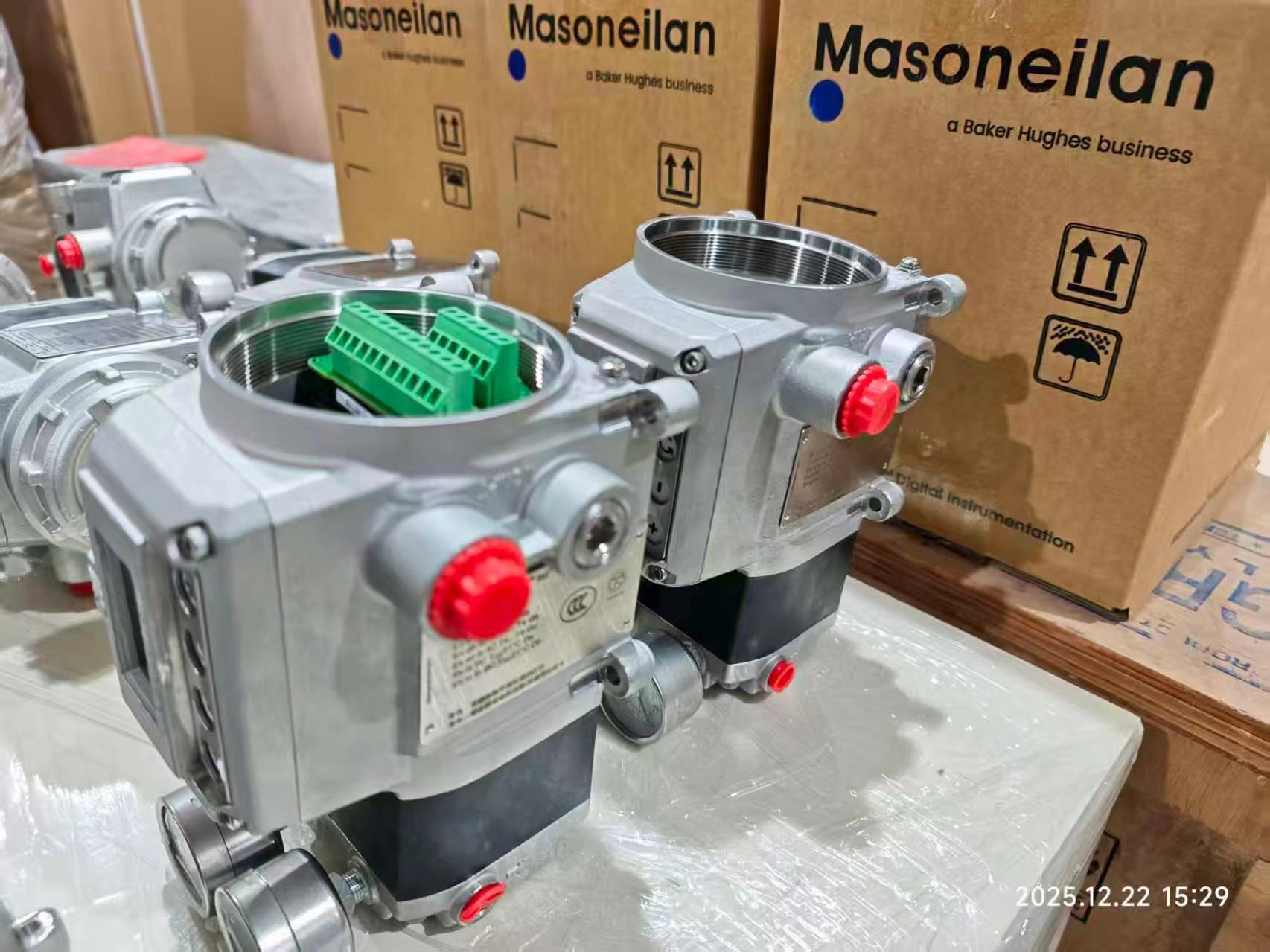

Masoneilan SVI3 Pnömatik Valflar için Dijital Valf Yerleştiricisi HART 7 4-20mA

Ürün Genel Görünümü

Masoneilan SVI3, Baker Hughes'un üçüncü nesil dijital valf pozisyoneridir.20 yılı aşkın bir süredir test edilmiş valf pozisyon algılama teknolojisi üzerine inşa edilmiş., doğru, duyarlı ve güvenilir konumlandırma performansı sağlamak için temas dışı konum algılama ile birlikte gelişmiş kontrol ve teşhis algoritmaları kullanır.

Temas dışı konum algılama sistemi, mekanik hareketli parçaların ana ev boşluğuna girmemesi için, koruma sisteminin koruma sisteminden bilgi alır.Önemli bir özellik, işlemeye başlamayı kolaylaştıran Smart Cal tek düğmeli ayarlama ve kalibrasyondur.Yerel kullanıcı arayüzü, yüksek kontrastlı bir grafik ekran ve tehlikeli yerler için ayarlanmış baskı düğmeleri içerir.Cihaz DTM ve EDD desteği ile tüm önde gelen kontrol sistemleri ile entegre.

SVI3, çalışmaktayken sürekli olarak valf sağlığını izleyen 19 yeni çevrimiçi valf teşhisini içerir.sorunların tesis operasyonunu etkilemesinden önce eğilim analizini mümkün kılmakKararlı durumdaki hava tüketimi, önceki nesillere kıyasla %40 azalırken, daha hızlı çalıştırma için hava dağıtımı %15 arttırılır..

Teknik özellikler

Uygulama Endüstrisi

Masoneilan SVI3, elektrik üretimi, rafineri, petrokimya, orta akım petrol ve gaz ve yukarı akım petrol ve gazda kullanılır.Soğutma kuleleri, reaktör binaları, türbin binaları, ısı geri kazanımı buhar jeneratörleri, tesis dengesi, damıtma, hidro işleme reformlama, kraklama, ikincil karışım, söndürme ve fraksiyonlama,Şarj gazı sıkıştırması, ayrım, boru hattı bütünlüğü işlemleri, dehidrasyon, soğutma, sıvılaştırma, yükleme ve nakliye, yeniden gazlandırma ve sıkıştırma.

Genel Sorunlar

• Smart Cal tamamlanamıyor: 20-120 psi arasında verilecek basıncı kontrol edin. Valf hareket sınırlarının nominal aralığın içinde olduğundan emin olun. Valfın sıkışıp kalmadığından emin olun.

• Konum salınımı veya döngü: Çubuk kayması olup olmadığını kontrol edin. Eğer pozisyon döngüleri ayar nokta döngülerinden çok daha fazla ise, pozisyon cihazı döngüye neden olabilir.Kırık bir sap, veya bağlantısı kesilmiş konum geri bildirim bileşenleri.

• HART el cihazı ile iletişim başarısızlığı: Döngü direncinin yeterli olduğunu kontrol edin. Terminal voltajının uygunluk gereksinimlerini karşıladığını kontrol edin (9Vdc @ 20mA, 11Vdc @ 4mA).Çift kanal bariyerleri aşırı döngü direnci uygulayabilir ve uyumlu voltaj sorunlarına neden olabilir.

• Düşük güç hatası (LOW_POWER): Giriş akımı 3.15 mA'dan aşağı. Kalibrasyon ve teşhis için döngü akımını 4 mA'ya yükselt.

• TuneERR otomatik olarak ayarlandıktan sonra görünür: El ayarlaması gerekebilir. Kullanım kılavuzundaki sorun giderme bölümüne bakın.

• SelfCheckError veya donanım arızası: iki dakika boyunca güç çıkarın ve yeniden başlatın. ValVue veya HART Host kullanarak alarmı temizleyin. Eğer arıza devam ederse, elektronik modülü değiştirin.

Değiştirme Modelleri

Masoneilan SVI3, SVI II AP ve SVI1000'in doğrudan yerine geçiyor.Herhangi bir valf / aktüatör kombinasyonu için paslanmaz çelik montaj destekleri vardır ve SVI II AP ve SVI1000 montaj destekleri ile tamamen geriye uyumludur. SVI II AP kullanıcıları için yükseltme nispeten basittir. Mevcut montaj kullanılabilir ve sadece hava/boru bağlantısı ayarlanması gerekebilir.Satıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat menzilini ve iletişim protokolünü kontrol edin.
