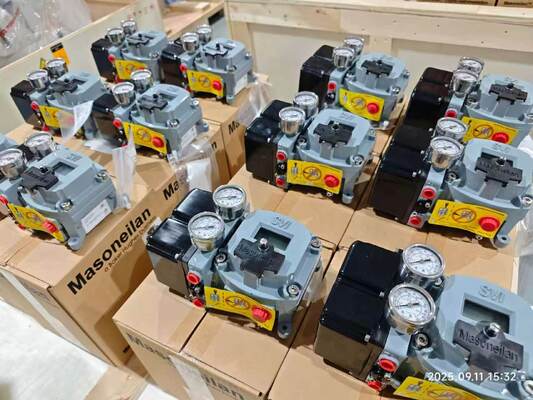

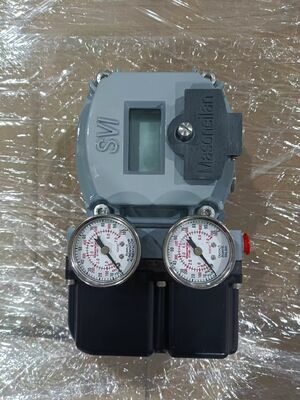

Masoneilan SVI II Akıllı Dijital Valf Yerleştiricisi HART 4-20mA Pnömatik Aktüatörler için Otomatik Düzenleyici

Ürün Genel Bakışı

Masoneilan SVI II, iki telli 4-20mA kontrol sinyali kullanarak pnömatik bir aktüatörü kontrol eden yerel arayüzlü 32-bit mikroişlemcili dijital valf pozisyonlayıcısıdır. HART 5 veya 7'yi 4-20mA üzerinden destekleyen HART protokolünü kullanarak çift yönlü iletişim sunar. Evrensel tasarımı, Masoneilan veya Masoneilan olmayan pnömatik aktüatörlerde, tek etkili veya çift etkili olsun, mevcut analog pozisyonlayıcıların yerine kolayca takılabilmesini sağlar.

Temassız konum algılama teknolojisi, muhafaza üzerinden okuma yapar — ana muhafaza boşluğuna mekanik hareketli parça girmez, servis ömrünü uzatır. LCD ve düğmeler, sertifikalı tüm tehlikeli ortamlarda çalıştırılabilir ve otomatik durdurma ve otomatik ayarlama yöntemleriyle devreye alma hızlı ve doğrudur. Tek bir tasarım, döner ve doğrusal uygulamalar, uzaktan veya yerel için uygundur.

Teknik Özellikler

Uygulama Endüstrisi

Masoneilan SVI II, enerji üretimi, rafineri, petrokimya, orta akım petrol ve gaz ve üst akım petrol ve gaz endüstrilerinde kullanılır. Anahtar uygulamalar arasında buhar türbini jeneratörleri, kondenserler, soğutma kuleleri, reaktör binaları, türbin binaları, ısı geri kazanımlı buhar jeneratörleri, santral dengesi, damıtma, hidroişlem reforming, kraking, ikincil harmanlama, söndürme ve fraksiyonlama, şarj gazı sıkıştırma, ayırma, boru hattı bütünlüğü operasyonları, dehidrasyon, soğutma, sıvılaştırma, yükleme ve sevkiyat, yeniden gazlaştırma ve sıkıştırma yer alır.

Yaygın Sorunlar

• Otomatik ayar tamamlanmıyor: Ölçülen sürtünme, yay kuvvetinin %30'undan fazladır veya valf, ayar noktası etrafında belirgin şekilde zıplamaktadır. Otomatik ayarı 2 veya 4 agresiflik ayarlarıyla çalıştırın veya Entegral Kazancın (I) minimum 100 olarak ayarlandığından emin olarak manuel ayarlamaya devam edin. Valf çok yavaşsa otomatik ayar başarısız olabilir — bu durumda manuel ayarlama yapın.

• Konum salınımı — Hızlı: Pozisyonlayıcı kazancı (P) yüksek ayarlanmış. Konum, adımın %20'sinden fazlasını aşar ve iki kereden fazla salınır. Salınım durana kadar Kazancı (P) ve (Padj) %50'lik artışlarla azaltın. Harici bir yükseltici agresif bir şekilde ayarlanmışsa, yükselticinin baypasını baypas ayarının kapalı konumundan 1 1/4" turuna ayarlayın.

• Konum salınımı — Yavaş: Konum kazancı (P) düşük ayarlanmış. Salınım azalana kadar kazancı (P) ve (Padj) %5'lik artışlarla artırın. Konum düz çizgi olana kadar Entegral Kazancı (I) %25 azaltın. Salınım kare dalga ise, düz çizgi olana kadar integrali %25 artırın.

• Valf sürtünmesi yay aralığının %25'inden fazla: ValVue Trend'i kullanarak salınımın kare dalga desenine benzediğini doğrulayın. Salınım düz bir çizgiye uzayana kadar integral Kazancı (I) %25 artırın. Ölü Bölge parametresini %0.25 olarak ayarlayın.

• Gevşek geri besleme: Döner montaj için, mıknatıs tertibatı elle döner. Geri tepmeli braket için, gerdirme, çubuk ucu ve alma kolu sabitlenmemiş. Gerekirse ayar vidalarını ve kilit somunlarını sıkın.

• SelfCheckError (Donanım arızası): Cihazın gücünü iki dakika süreyle kesin ve yeniden başlatın. ValVue veya HART Ana Bilgisayarını kullanarak alarmı temizleyin. Arıza devam ederse, tüm cihazı veya elektronik modülü değiştirin.

• SoftwareError (Donanım arızası): Cihazın gücünü iki dakika süreyle kesin ve yeniden başlatın. ValVue veya HART Ana Bilgisayarını kullanarak alarmı temizleyin. Arıza devam ederse, tüm cihazı veya elektronik modülü değiştirin.

• Kalibrasyon sonrası Stops Fail hatası: Bu hata, standart kalibrasyon sırasında zorunlu DURAKLARI BUL işlevi gerçekleştirilmediğinde tipik olarak oluşur. Bu işlev, valf tertibatının mekanik seyahat sınırlarını bulur ve depolar. Kalibrasyonu yeniden yapın ve DURAKLARI BUL'un yürütüldüğünden emin olun.

• Pozisyonlayıcı 4-20 mA ile açılmıyor: Yetersiz voltajı kontrol edin. Uyumluluk voltaj gereksinimlerini doğrulayın: 4 mA'de >11 VDC, 20 mA'de >9 VDC.

Değiştirme Modelleri

Masoneilan SVI3 AP, aynı ürün hattından yeni nesil dijital valf pozisyonlayıcısıdır. Herhangi bir valf/aktüatör kombinasyonu için paslanmaz çelik montaj braketlerine sahiptir ve SVI II AP ve SVI1000 braketlerine tamamen geriye dönük uyumludur. Çapraz satıcı alternatifleri için, sipariş vermeden önce aktüatör montajını, seyahat aralığını ve iletişim protokolünü doğrulayın.
