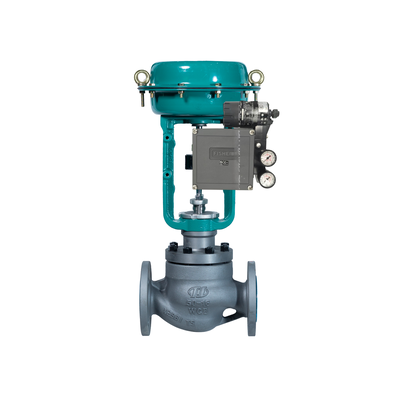

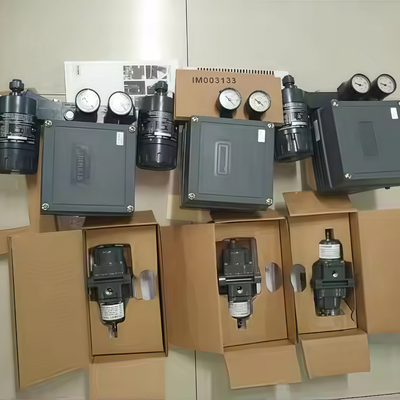

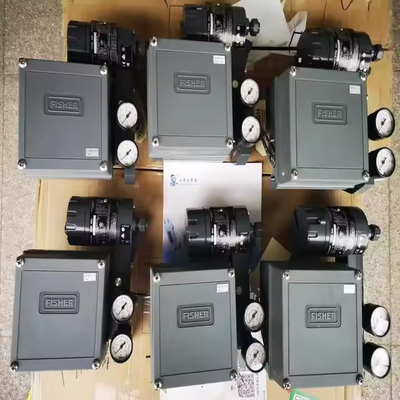

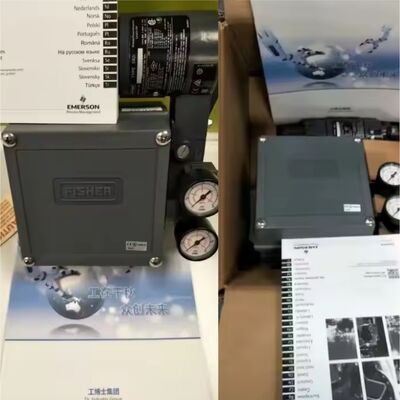

3582i Elektro-Pnömatik Konumlandırıcı 4-20mA Paslanmaz Çelik Tek Etkili Lineer Pnömatik Aktüatörler İçin

Ürün Genel Görünümü

3582i, diyafragma ile çalıştırılan, kaydırma sapı kontrol valf kümeleri için üretilen elektro-pneumatik bir valf pozisyoneridir.3582 pnevmatik valf pozisyonerine monte edilmiş bir 582i elektro-pnevmatik dönüştürücüden oluşurDönüştürücü, bir DC akım girişi sinyali alır ve bir nozzle / flapper düzenlemesi yoluyla orantılı bir pnevmatik çıkış üretir.ayrı monte edilmiş bir dönüştürücü ihtiyacını ortadan kaldırmak.

Enstrüman, DC akım giriş sinyaline orantılı olarak doğru bir valf sapı pozisyonu sağlar.Hızlı tepkisi ve çoğu bitki ortamında bulunan titreşimlere dayanabilme yeteneği ile bilinen sahada kanıtlanmış bir tasarım.Düşük sabit durum hava tüketimi verimli çalışmaya katkıda bulunur.

Sıfır ve aralık ayarlamaları, bir tornavida ve anahtar kullanarak kapak çıkarıldığında erişilebilir.Besleme basıncı ve valf yükündeki değişiklikler pozisyoner işlevini en az etkilerKutusu, bileşenleri ve dikiş malzemeleri sert ortamlara dayanacak şekilde seçilir ve pozisyoner kanatma havası, ek koruma için iç kısımları temizler.

Teknik özellikler

Uygulama Endüstrisi

3582i, proses endüstrilerinde diyafragma ile çalıştırılan, kaydırma sapı kontrol valf kümeleri ile kullanılır. Akış, basınç, sıcaklık ve seviye kontrol uygulamalarını ele alır.Düzenlenebilir sıfır ve span aralığı tüm standart giriş sinyallerinin kullanılmasına izin verirBir konumlandırıcı ailesinden birimler çeşitli kontrol uygulamalarını kapsadığı için, temel yedek parça stok gereksinimleri basitleştirilmiştir.

Genel Sorunlar

• Konumlandırıcı giriş sinyaline yanıt vermiyor.: Besleme basıncını ve pnevmatik bağlantıları kontrol edin. Düzlük/flapper bileşeninin tıkanmadığını ve rölesinin çalıştığını kontrol edin.

• Valf sapı konumu giriş sinyaliyle uyuşmuyor.: sıfır ve span kalibrasyonunu kontrol edin. Cam pozisyonunun aktüatör hareketine ve eylemine uyuştuğunu kontrol edin.

• Değişik çalışma veya salınım: Borulardaki ve ekipmanlardaki hava sızıntısını kontrol edin. Valf paketinde veya aktüatörde aşırı sürtünme olup olmadığını kontrol edin.

• Besleme basıncı dalgalanmaları konumu etkiler: Besleme basıncının istikrarlı olduğunu ve önerilen aralığın içinde olduğunu doğrulayın. 3582i, besleme basıncı değişikliklerinin etkisini en aza indirmek için tasarlanmıştır, ancak aşırı dalgalanmalar hala sorunlara neden olabilir.

• Değiştirme Modelleri

3582i, dijital iletişim ve teşhis gerektiren yeni kurulumlar için,DVC6200 veya DVC2000 dijital valf denetleyicileri aynı ürün hattından modern eşdeğerlerdir.582i dönüştürücü, mevcut bir 3582 pnevmatik konumlandırıcıya 3582i yapılandırmasına yükseltmek için saha kurulabilir.Bu pozisyoner montajı ve giriş sinyali aralığını değiştirmek gerekebilirSatıcılar arası alternatifler için, sipariş vermeden önce aktüatör montajını, seyahat menzilini ve giriş sinyali uyumluluğunu kontrol edin.
