Yüksek hassasiyetli akış servisi Logix 3800 3800E Dijital Valf Konumlandırıcı Güvenilir Kontrol Valf Parçaları stokta

• Logix 3800: beş basınç sensörüyle tam özellikli dijital konumlandırıcı, ValveSight DTM teşhisi,ve HART / Foundation Fieldbus / 4-20 mA iletişim en zorlu petrol ve gaz ve kimyasal ortamlarda maksimum işlem süresi için tasarlanmıştır.

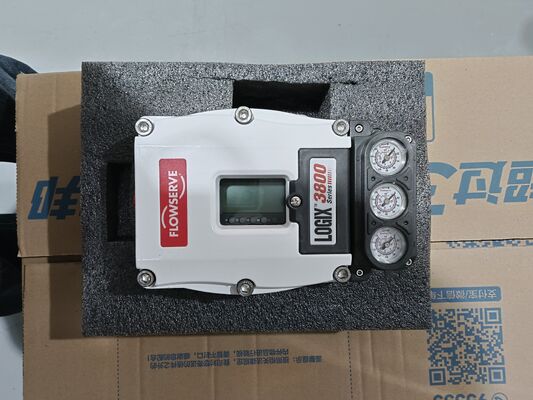

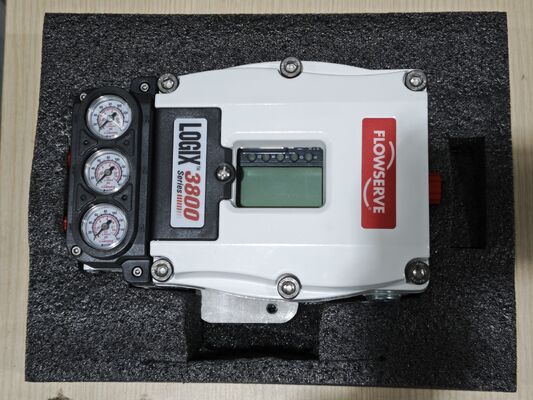

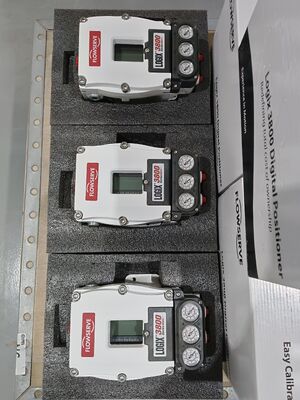

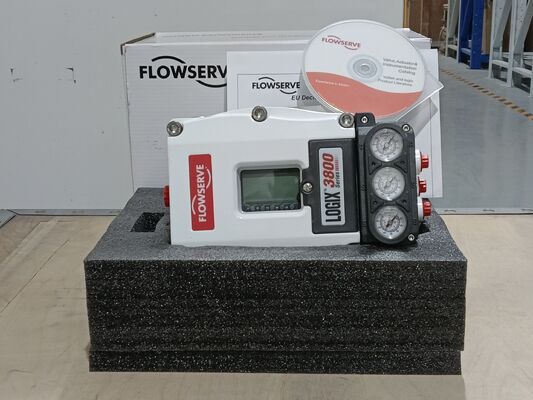

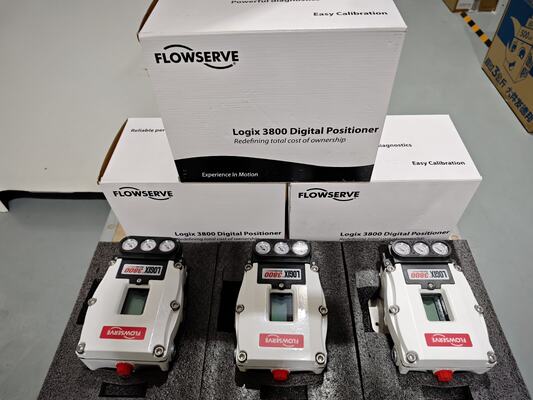

  Flowserve Logix 3800 ve 3800E Dijital konumlandırıcı
  [Ürün Özetleri]
  Logix 3800: beş basınç sensörüyle tam özellikli dijital konumlandırıcı, ValveSight DTM teşhisi,ve HART / Foundation Fieldbus / 4-20 mA iletişim en zorlu petrol ve gaz ve kimyasal ortamlarda maksimum işlem süresi için tasarlanmıştır.
  Logix 3800E: aynı platform üzerinde inşa edilen, aynı şekil, uygunluk,ve HART / 4-20 mA / ayrık I / O ile çekirdek performansı SIL 3 yeteneğini veya IP66 dayanıklılığını feda etmeden maliyetle rekabetçi.
  Her iki modelde de 60 saniyeden kısa bir sürede sıfır, aralık ve kazancı otomatik olarak ayarlayan tek düğmeli hızlı kalibrasyon bulunur.korunmuş çift elemanlı temassız magneto-resistif konum sensörü ile sorunsuz uzun süreli istikrar için.
  [Teknik özellikler]
  Parametreler Logix 3800 Logix 3800E
  Hava kapasitesi (tek etki) / (iki etki) 20.4 / 30.6 Nm3/h @ 4.1 bar (12 / 18 SCFM @ 60 psi) Aynı pnevmatik platform
  İletişim protokolleri Analog, HART, Foundation Fieldbus, 4-20 mA, ayrı I/O Analog, HART, 4-20 mA, ayrık I/O
  Çalışma sıcaklığı / Koruma -52°C'den 85°C'ye kadar (ikili etki) / IP66 -40°C'den 85°C'ye / IP66
  Sertifikalar / Güvenlik ATEX, IECEx, FM/CSA, Çin CCC, Ex db, Ex ia / SIL 3 yetkin ATEX, IECEx, FM/CSA, Ex d, Ex ia / SIL 3 yetkinliği
  Performans (karar / tekrarlanabilirlik / histerez) % 0,25 / % 0,25 / % 1,0 Eşdeğer temel performans
  Ev malzemesi Bakırsız alüminyum, paslanmaz çelik seçeneği Bakırsız alüminyum, plastik seçeneği (GP)
  Teşhis 5 basınç sensörü + ValveSight DTM çevrimdışı / çevrimiçi imzalarla Varlık sağlığını izlemek için RedRaven IoT bağlantısı

  Kaynak: Flowserve Logix 3800 broşürü (LGENBR3100-03, 05/2018) & Flowserve.com ürün sayfaları

  [Uygulama Endüstrisi]
  Petrol ve Gaz: patlama geçirmez (Ex d IIC) tehlikeli alanlarda, erişilemez yerler için uzaktan montaj yapılandırmaları da dahil olmak üzere yukarı, orta ve aşağı kontrol valfleri otomasyonu.
  Kimyasallar ️ SIL 3 güvenlik bütünlüğü, korozyona dayanıklı bakırsız alüminyum kabı ve öngörüsel teşhis zorunlu olan temel organik/anorganik kimyasal işleme.
  Güç ve Su ️ kazan besleme suyunun kontrolü, soğutma suyunun düzenlenmesi ve atık suların arıtılması, HART etkinleştirilmiş uzaktan izleme, sitede denetim sıklığını azaltır.
  [Sık Görülen Sorunlar ve Çözümler]
  Pozisyon cihazı otomatik kalibrasyon yapamazsa I/P piyezo sürücü modülünü kontrol edin ve geri bildirim çubuğunun (NAMUR veya D-çubuğu) aktüatör bağlantısı ile doğru bir şekilde bağlandığından emin olun..
  Aşırı hava tüketimi veya pnömatik sızıntı uyarısı ️ beş yüklü basınç sensörü sürekli olarak aktüatör borusunu ve röle sızıntılarını izler.Sızıntıın aktüatör diyafragmasında olup olmadığını izole etmek için ValveSight DTM imza testini çalıştırın., boru veya pnevmatik röle.
  İletişim kaybı HART/Fieldbus'ta, döngü uyumlu voltajının 20 mA'da ≥10 VDC (etkili direnç ~500 Ω) olup olmadığını kontrol edin.LCD/klavye menüsü aracılığıyla firmware sürümünü doğrulayın ve DD/DTM dosyasının ana sistem revizyona uygun olduğundan emin olun..
  [Yapılandırma Modelleri]
  Öncüsü: Logix 3200 / 3400 (sürümden çıkarıldı) 3800 serisi, her ikisini de 80%'e kadar daha fazla hava kapasitesi ile ikili kukla pnevmatik rölesi, entegre kablo diagnostikleri,ve sabit yazılım yükseltilebilir elektronik.
  Aynı aile alternatifleri: Bütçe hassas uygulamaları için Logix 3800E (Drop Foundation Fieldbus ve gelişmiş DTM teşhisleri);Logix 3800zb (Sıfır Kanama), sabit durum işleyişinde sıfır emisyon gerektiren çevresel uyum uygulamaları için.
  Çapraz marka eşdeğerleri: F-isher DVC6200, S-iemens SIPART PS2, ABB TZIDC ¢ Flowserve'in avantajı çift elemanlı temassız sensör, beş basınç sensörü teşhis paketi,ve bir düğme hızlı kalibrasyon.
  [Neden Bizden Alınır]
  Valtek/Logix üretim boru hattına doğrudan erişimi olan fabrika yetkilendirilmiş Flowserve dağıtımcısı ‡ tüm üniteler tam OEM garantisi ve izlenebilirliği ile gönderilir.
  Her konumlandırıcı, I / P kalibrasyonu, röle fonksiyon kontrolü ve en son sürümle firmware doğrulama dahil olmak üzere gönderim öncesi pnevmatik testlere tabi tutulur.
  Uzak ValveSight DTM kurulum yardımı, yeryüzünde devreye girme ve hızlı yedek parçalar (I / P modülleri, röle kitleri, geri bildirim şaftları) kaplayan satış sonrası destek, 48 saat içinde gönderilir.
  [Madde ve teslimat süresi]
  Standart Logix 3800 (HART, alüminyum Ex d koruması): sipariş onayından itibaren tipik olarak 4-6 hafta.
  Logix 3800E (HART, alüminyum veya plastik kapak): tipik olarak 3-5 hafta.
  Özel konfigürasyonlar (Foundation Fieldbus, paslanmaz çelik Ex d, uzaktan montaj): Sertifikaya ve yapım karmaşıklığına bağlı olarak 8-12 hafta.
  [RFQ Form]

  Bir teklif talep etmek için lütfen şunları belirtin: Şirket Adı / İletişim Kişisi / E-posta adresi / Model (3800 veya 3800E) / İletişim Protokolü (HART, FF veya 4-20 mA) / Ev (alüminyum Ex d, alüminyum IS, SS Ex d,veya plastik GP) / Aksiyon (tek eylemli veya çift eylemli) / miktar / Uygulama.
