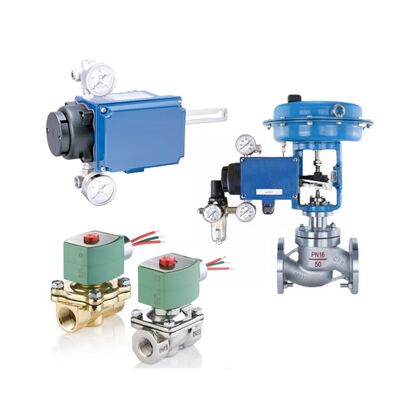

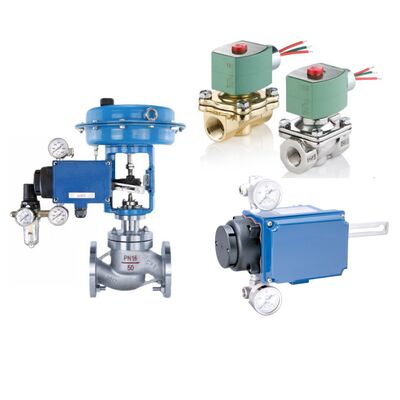

ASCO Solenoid Spool Valves ve Azbil 100 Serisi Model AVP100 102 Akıllı Valf Konumlandırıcı Valf Denetleyici

Azbil'in Akıllı Valf Yerleştiricisi 100 Serisi (AVP100/102), 4-20 mA DC giriş sinyallerini valf konumunu kontrol etmek için pnevmatik çıkışa dönüştüren mikro denetleyici tabanlı bir cihazdır.AVP100 sadece analog.AVP102, iki yönlü iletişim için HART6 protokolünü entegre ederken, bölünmüş aralık ve özel akış eğrileri de dahil olmak üzere giriş-valf pozisyon ilişkileri için elektrik ayarlarını destekler.Tek veya çift eylemli aktörler için tasarlanmış, aktüatör algılama ve kalibrasyon için otomatik ayarlama özelliğine sahiptir. Konumlandırıcı, geri bildirim için bir VTD sensörü, elektro-pneumatik dönüşüm için bir EPM ve hava güçlendirme için bir pilot rölesi içerir.endüstriyel ortamlarda güvenilirlik için teşhislerle hassas kontrolü sağlamak.

• Otomatik Kurulum ve Kalibrasyon: Anahtar tarafından etkinleştirilen program, aktüatör türünü tespit eder ve sıfır/span ayarlar; tornavida aracılığıyla manuel sıfır/span ayarlar.
• HART Entegrasyonu (AVP102): Yapılandırma, sahte sinyaller ve sapma alarmı ve sıcaklık alarmı gibi teşhisler için HART iletişimcisi veya CFS100 yazılımını destekler.
• Kontrol Yapılandırması: Param ayarları, aktüatör boyutu, histerezi (AYLIK/ÖTEK/KÜÇÜK), en iyi tepki için PID parametreleri.
• Başarısızlık Güvenliği ve Güvenliği: Kritik arıza durumunda arıza güvenliği, dalgalanma emici, yıldırım koruması (12 kV/1000 A), koruyucu topraklama <100 Ω.
• Bakım Özellikleri: El hava atlama (tek eylemli) için A / M anahtarı, EPM denge ayarlama, RAM / ROM / NVM hataları için kendi kendini teşhis.
• Blok Çizelgesi: Giriş dönüşümü, PID hesaplaması, EPM sürücüsü, pilot rölesi, VTD geri bildirimi; dengeli çalışma için hava kaynağı 140-700 kPa.
• Çifte eylem için ters relye: OUT1 ile SVP ve OUT2 dengesi ile karşı basınç çıkışı için entegre edilir.

Petrokimya rafinerileri ve elektrik santralleri gibi sağlam performans gerektiren süreç endüstrilerinde hassas valf konumlandırması için optimize edilmiştir.Fisher., ve diğerleri doğrusal veya döner hareket için. yüksek manyetik müdahale veya titreşim sistemlerinde kontrol döngülerini destekleyen, alev geçirmez onaylarla tehlikeli yerler için uygundur.

• VTD HATA hatası olursa ne yapılır?Geri bildirim kolu, VTD bağlantısı, giriş hattı ± 20° açı içinde kontrol edin; devam ederse Azbil ile iletişime geçin.
• HI/LO EPM OUT hatası mı?Hava akışını kontrol edin, giriş >4 mA, Otomatik A/M, nozel/çap temizleyin, EPM dengesini ayarlayın, değişken girişle test edin.
• Zaman aşımı hatası mı?Sıcaklığı kontrol edin ve daha serin bir bölgeye geçin.
• Lo Iin hatası mı?Giriş sinyalinin en az 3,85 mA olmasını sağlayın.
• ACT ERR hatası mı?Hava arzını arttır, 1-10 psig doğrula, ValVue kullanarak imzala, değer sinyali çalıştır.

Telefon/WeChat/WhatsApp:

+8613916209596

E-posta adresi:Svetama@gbsxj.com

• Booster Relay: Büyük aktüatörlerde hava akışını artırmak için.
• CFS100 Alan İletişim Yazılımı: Detaylı yapılandırma ve teşhis için.
• HART İletişimci Model 375: AVP102 operasyonları için.
• Genişleme kolu: 20°'dan fazla geri dönüş açısı için.
• Kanal adaptörleri: Tehlikeli alanlardaki elektrik bağlantıları için.
