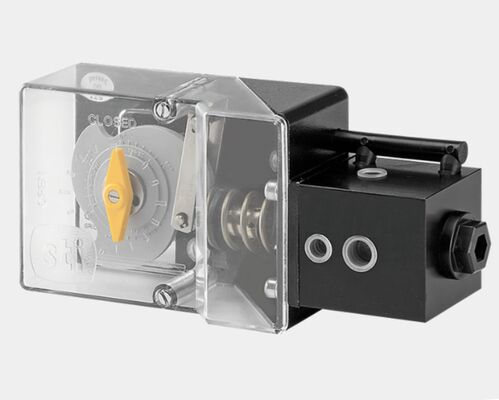

IMI STI PT Serisi SR/CCK Kelebek Fişli Top Valfları için Çift Tek Eylemli Valf Konumlandırıcı

IMI STI PT Serisi SR/CCK Valve Positioner, endüstriyel valflerin orantılı çeyrek dönüş işlemi için tasarlanmış ağır kullanımlı bir pnevmatik ve elektro-pnevmatik konumlandırma çözümüdür.Güçlerin dengelenmesi ilkesine dayalı., aküatör sürtünmesini ortadan kaldırmak ve yanıt hızını artırmak için pnömatik sinyalleri güçlendirirken, doğrusal veya doğrusal olmayan kontrol sinyali fonksiyonları ile aküatör konumunu doğru bir şekilde belirler.Hava filtresi düzenleyicileri ve nihai kontrol elemanı aktüatörleri arasında sorunsuz entegrasyon için tasarlanmıştır, bu konumlandırıcı hem tek hem de çift eylemli döner aktüatörleri hem de belirli bir destekle lineer aktüatörleri destekler.Güçlü yapısı sert endüstriyel ortamlarda güvenilir performans sağlar, süreç otomasyon sektörlerinde pnömatik valf setleri için temel bir kontrol bileşeni haline getirir.

• Aşırı ve tehlikeli çalışma koşulları için ağır görev tasarımı
• Esnek aktüatör uyumluluğu için tek veya çift eylemli olarak yapılandırılabilir
• 270° açıya kadar doğrusal kamlarla donatılmış, talep üzerine özel kam profilleri mevcuttur
• Birim üzerinde açıkça belirtilen kam çalışma açıları ve menzil ayarları
• Etkinleştiricinin sürtünmesini azaltmak ve yanıt hızını artırmak için pnevmatik sinyalleri güçlendirir
• Çeşitli kontrol sinyali gereksinimleri için bölünmüş menzilli sinyal bobin valfi
• Gerçek zamanlı operasyonel izleme için entegre görsel konum göstergesi
• Yüksek korozyon direnci için tam paslanmaz çelik yapı seçeneği
• Düşük histerez ve mükemmel doğrusallık ile yüksek konumlandırma doğruluğu
• Açık hava, açık deniz, kum fırtınası ve bakırsız ortam koşulları için uygundur
• Tek bir kontrol sinyali, birden fazla aktüatörün işlevsel sıralamasını kontrol etmeyi sağlar

• Giriş sinyali: 3-15 psi pnevmatik / 4-20 mA elektro-pnevmatik; bölünmüş aralığı 3-9 / 9-15 psi mevcuttur
• Besleme basıncı: 2-10 bar (standart), 2.5-7 bar optimal çalışma aralığı
• Çalışma sıcaklığı: -20°C'den +70°C'ye; talep üzerine özel sıcaklık aralıkları mevcuttur
• Konumlama Doğruluğu: Tam menzilin %1'i (lineer cam)
• Duyarlılık: Sinyal aralığının %0.25'i
• Hysteresis: Tam darbe % 0.5.
• Doğrusallık: Tam marşın %1'i
• Cv Max Düşük Akış: ND 1/4 "inlet = 0.34; ND 1/4" çıkış = 0.34
• Hava tüketimi: 400kPa (60 psi) 'da 1,02 Nm3/h (0,6 SCFM)
• Besleme bağlantısı: ND 1/4"
• Elektrikli bağlantı: ND 1/2" NPTF
• Ağırlık: Kompakt endüstriyel kalite yapısı (standart varyant)
• Uyum: EN ISO 9001 kalite standardı; Tehlikeli alanlar için ATEX uyumlu

IMI STI PT Serisi SR/CCK Valve Positioner, yüksek talep gören endüstriyel sektörlerdeki süreç otomasyon sistemlerinde yaygın olarak kullanılmakta ve pnömatik valf setleri için kritik bir kontrol bileşeni olarak hizmet vermektedir.Ana uygulamaları şunlardır::

• Petrol ve gaz üretimi, rafineri ve boru hattı sistemleri
• Kimyasal ve petrokimyasal işleme tesisleri
• Elektrik üretimi (silikal, hidroelektrik ve gaz santralleri)
• Metal üretimi ve metalürji işleme
• Offshore endüstriyel tesisler ve deniz uygulamaları
• Zorlu ortam koşulları olan ağır üretim
• Bakırsız bileşen gerektiren işlem sistemleri
• Kelebek, fiş ve küre valfi ile endüstriyel boru hatları
• Süreç otomasyonunda döner ve doğrusal aktüatör kontrolü
• Patlayıcı atmosferli tehlikeli alanlardaki operasyonlar

Döner tek/iki kez hareket eden aktüatörlerin orantılı çalışması için tasarlanmıştır (kelebek, fiş, top valfleri için) ve belirli bir destekle eşleştirildiğinde doğrusal aktüatörlerle kullanılabilir.

Evet, açık havada kurulum için uygun sağlam bir tasarıma sahiptir ve aynı zamanda açık deniz, kum fırtınası, bakırsız ve çeşitli sert endüstriyel ortam koşullarına uyarlanmıştır.

Kimyasal, petrokimyasal ve yüksek nemli endüstriyel ortamlar için üstün korozyon direnci sağlayan tam bir paslanmaz çelik yapı seçeneği sunulmaktadır.

Özel cam profilleri, istendiğinde mevcuttur ve en yaygın aktüatör vuruş uzunluklarını destekleyen 270° açıya kadar standart doğrusal camlar vardır.

Evet, çeşitli süreç kontrol gereksinimleri için 3-9 / 9-15 psi bölünmüş aralık giriş sinyallerini destekleyen bir bölünmüş menzilli sinyal bobin valfi ile donatılmıştır.

Pozisyoner, basit bir yerinde kalibrasyon için belirgin menzil ve açı ayarlarına sahiptir. Modüler ağır iş tasarımı bakım ihtiyaçlarını en aza indirger.Rutin bakım için bileşenlere kolay erişilebilir.

Evet, patlama olasılığı yüksek atmosferler için ATEX direktiflerine uygun olarak yapılmış, bu da onu petrol, gaz ve kimyasal sektörlerinde tehlikeli alan operasyonları için uygun hale getiriyor.

Basınç ölçerleri, özel kurulum gereksinimleri için talep üzerine özel montaj destekleri ve bağlantı adaptörleri ile standart aksesuardır.

Ürün sorguları, teknik destek, özelleştirme talepleri ve sipariş yerleştirme için lütfen bize:

wechat/what's app/telefon numarası:+8613472860702

Profesyonel ekibimiz, süreç otomasyon ve valf kontrol ihtiyaçlarınız için zamanında ve özel çözümler sağlayacaktır.
