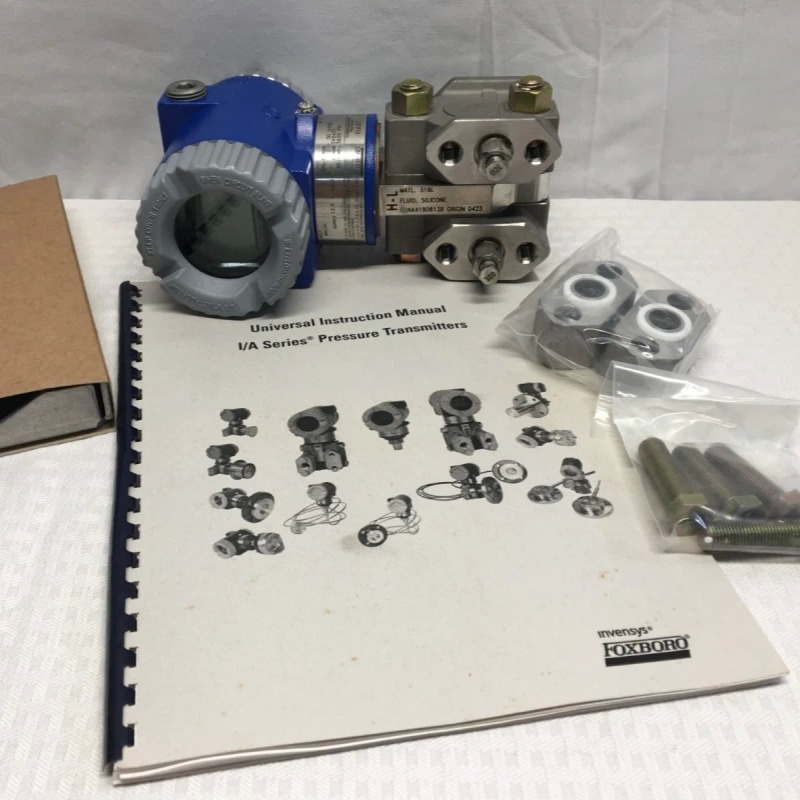

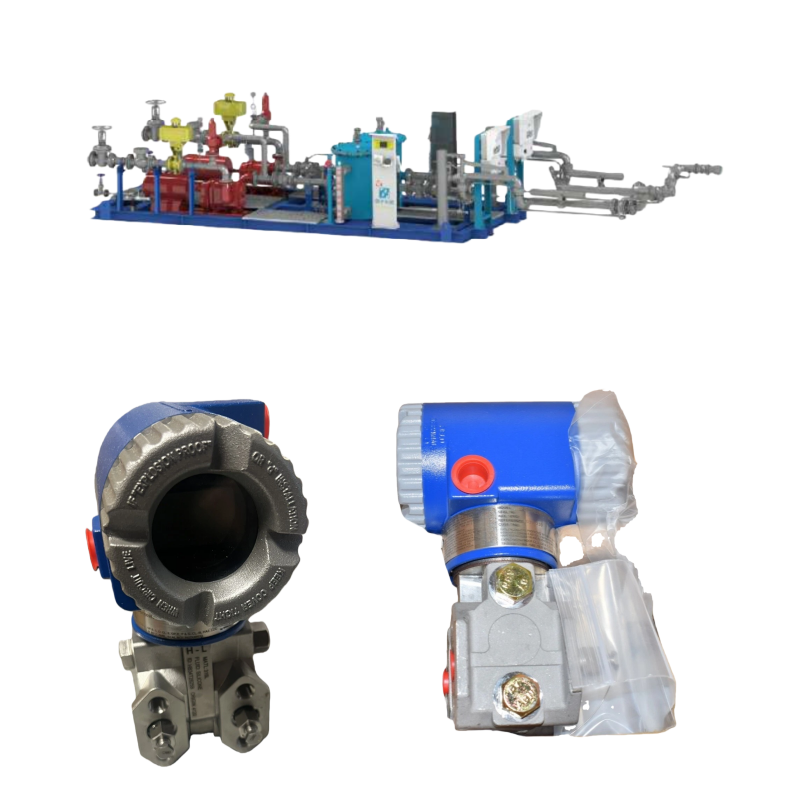

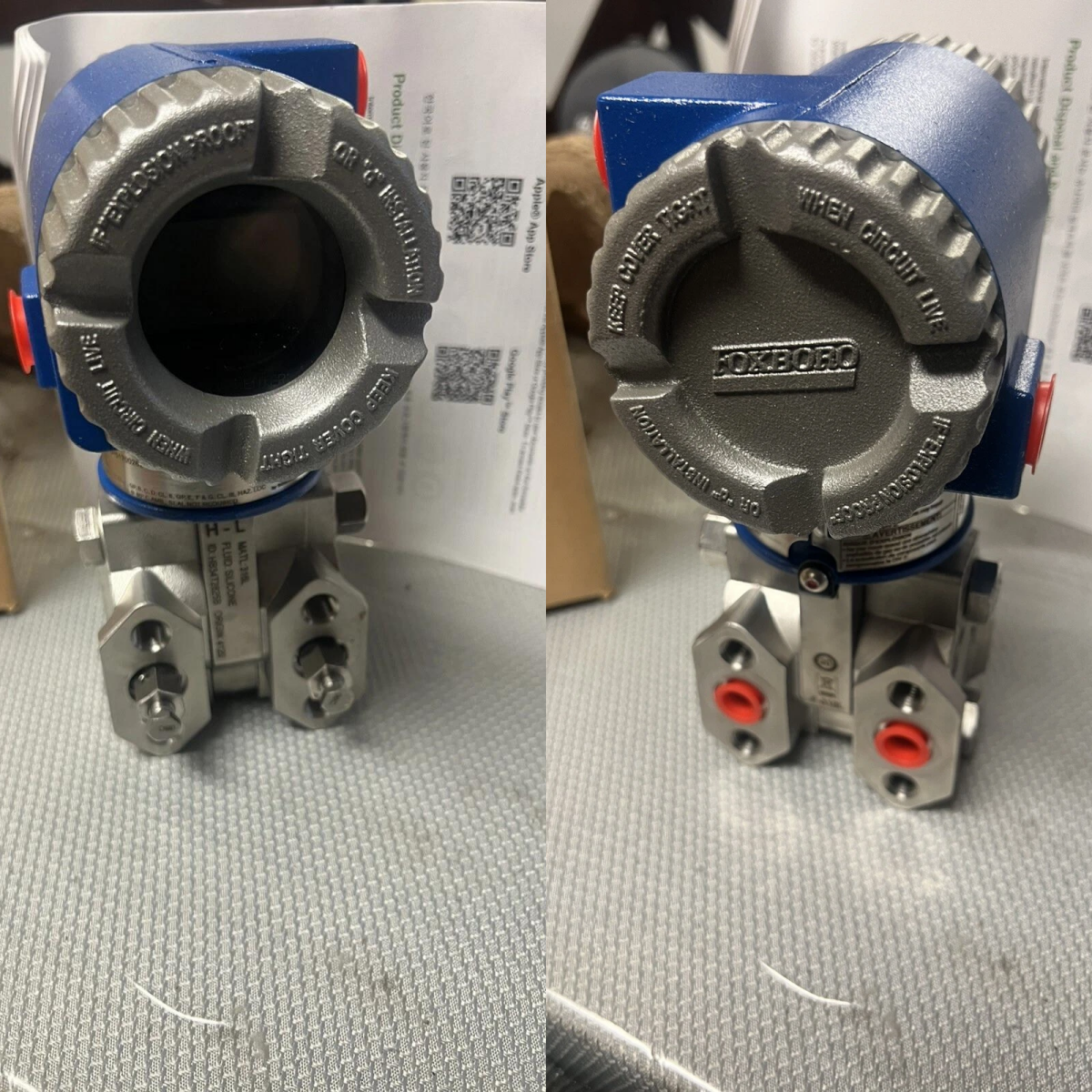

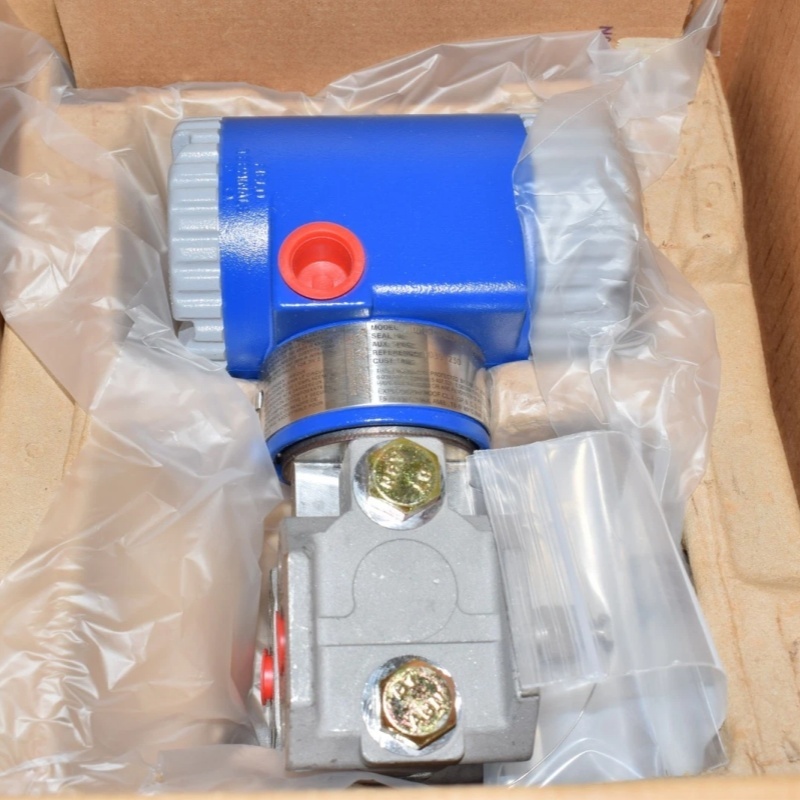

Schneider Foxboro IDP10 Farklı Basınç Göndericisi Akıllı DP Sensörü

Foxboro IDP10 I/A Serisi elektronik d/p Cell verici, süreç kontrolü ve akış ölçümü uygulamalarında hassas ve güvenilir diferansiyel basınç ölçümü için tasarlanmıştır.İki basınç arasındaki farkı (silikon gerginlik ölçer mikrosensörünün karşı taraflarına uygulanan) 4 ′′ 20 mA çıkış sinyali haline getirir, İsteğe bağlı olarak uzaktan yapılandırma ve izleme için üst üste bir HART dijital sinyali.

IDP10, çeşitli yapısal versiyonlarda (geleneksel veya düşük profilli) mevcuttur ve basit analog çıkış veya akıllı dijital çıkış için uygun konfigürasyonlarda sağlanabilir.Akış ölçümünden sıvı seviyesine veya yoğunluk ölçümüne kadar çok çeşitli endüstriyel ölçüm görevleri için uygun hale getirir.

İletici, kimyasal, petrol ve gaz, su ve atık su, güç üretimi,ve istikrarlı veya zorlu süreç koşullarında doğru bir diferansiyel basınç veya akış ölçümü gerektiren herhangi bir tesis.

• Silikon gerginlik ölçer mikrosensörü, binlerce kurulumda kanıtlanmış, uzun süreli istikrarlı performans sağlar.
• Seçilebilir çıkış: uzaktan yapılandırma ve teşhis için standart 4?? 20 mA analog veya akıllı HART / FoxCom / FOUNDATION Fieldbus dijital iletişim.
• Farklı kurulum kısıtlamalarına uygun geleneksel veya düşük profilli (kompak) konutlar için seçenek.
• Epoksi kaplı alüminyum veya 316 paslanmaz çelik de dahil olmak üzere dayanıklı konut seçenekleri, her ikisi de sert ortamlar için NEMA 4X / IEC IP66 koruma standartlarına uygun.
• Çok çeşitli sensör malzemeleri mevcuttur: 316L paslanmaz çelik, Co-Ni-Cr alaşımı, Hastelloy (nikel alaşımı), Monel veya Tantalum çeşitli süreç ortamlarına uymak için.
• Doğrudan bağlantı, kolektif montajı veya uzaktan mühürlenmiş montaj seçenekleri dahil olmak üzere esnek montaj seçenekleri; boru, yüzey veya kolektif kurulumları için isteğe bağlı montaj destekleri.
• Yapılandırılabilir çıkış davranışı: doğrusal veya kare kök çıkış, ileri veya geri hareket, ayarlanabilir damping, artan / düşen aralıklı hata güvenliği local arayüzü veya uzaktan yapılandırılabilir.
• Tehlikeli veya patlayıcı atmosfer tesisatları için uygundur. ANSI/ISA 12'ye uygun çift mühürlü seçenekle ATEX / IECEx / FM / CSA sertifikaları ile mevcut versiyonlar.27.01.

• Ölçüm türü: Farklı basınç
• Sensör teknolojisi: Silikon gerginlik ölçümü mikrosensörü (d/p hücre)
• Çıkış sinyali: 4 ¢ 20 mA analog; isteğe bağlı dijital üst üste HART / FoxCom / FOUNDATION Fieldbus (modele bağlı)
• Çıktı modu: Doğrusal veya kare kök ölçeklenebilir; ileri veya geri hareket; kullanıcı tarafından seçilebilir amortizasyon ve arıza güvenliği davranışı
• Span (farklı basınç aralığı): model ve uygulamaya göre yapılandırılabilir.5 ̊30 inH2O) işlem bağlantısı ve sensör sürümüne bağlı olarak daha yüksek aralıklara kadar.
• Statik basınç derecesi: model konfigürasyonuna ve malzemelere bağlıdır; uygun konfigürasyon seçildiğinde yüksek statik basınç ortamları da dahil olmak üzere birçok endüstriyel uygulama için uygundur.
• Konut ve koruma: Epoksi kaplı alüminyum veya 316 paslanmaz çelik konutu, NEMA 4X / IEC IP66 derecesi, sert endüstriyel ortamlar için uygundur.
• Sensör ıslatılmış malzemeler: 316L paslanmaz çelik, Co-Ni-Cr alaşımları, nikel alaşımları (Hastelloy), Monel, Tantalum. Süreç sıvısı uyumluluğuna göre seçilebilir.

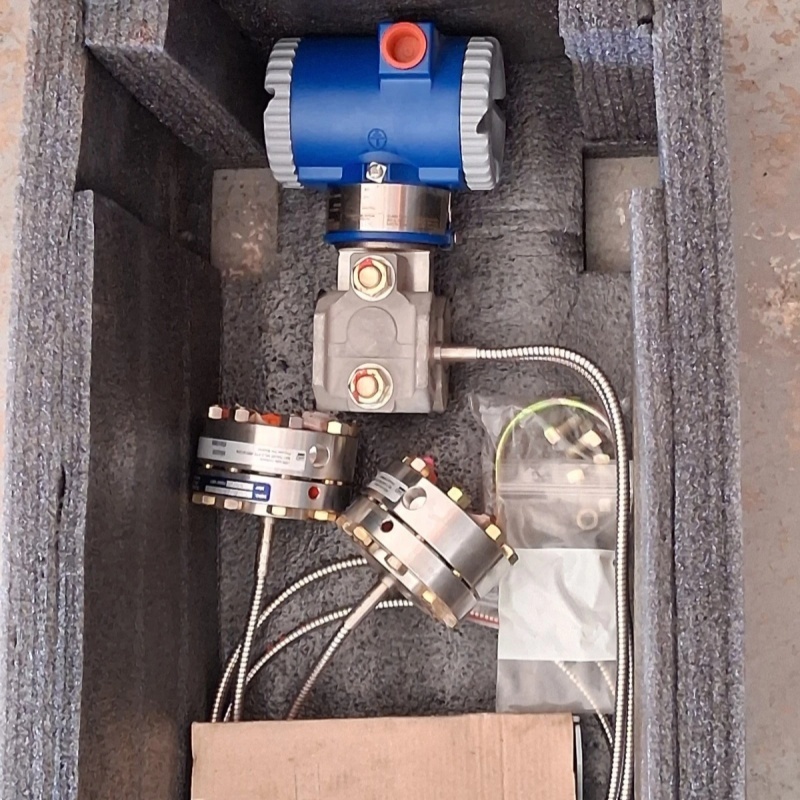

• Montaj seçenekleri: seçmeli braketler kullanılarak doğrudan işlem montajı, kolektif, boru veya yüzey montajı; yüksek sıcaklık veya koroziv hizmetler için uzaktan mühürlenmiş veya kılcal mühürlenmiş konfigürasyonlar mevcuttur.
• Seçilebilir yerel ekran: Dijital versiyon seçildiğinde yerel olarak erişilebilir baskı düğmesi yapılandırması ve kalibrasyonu olan LCD dijital gösterge.
• Uygunluk ve sertifikasyon: CE işareti; tehlikeli alanlar için sertifikalandırılmış versiyonlar mevcut (ATEX, IECEx, FM, CSA), ANSI/ISA 12'ye göre çift mühürlü seçenek.27.01-2003.

• Değişken basınç temel olarak kullanılarak açılış plakaları, Venturi tüpleri, akış nozeleri veya diğer akış elemanları gibi birincil cihazlar üzerinden akış ölçümü
• Kapalı veya basınçlı kaplarda, tanklarda veya depolarda, diferansiyel basınç veya uzaktan mühürleme yapılandırmaları kullanılarak sıvı seviyesi ölçümü
• İki fazlı veya katmanlı sıvıların bulunduğu süreç tanklarında arayüz düzeyinde veya yoğunluk tabanlı ölçüm
• Süreç kontrolü, koruma aktarımı, filtre izleme, pompa işleyişi veya güvenlik sistemleri için boru hatlarında akış veya basınç düşüşünün izlenmesi
• Kimyasal tesisler, petrol ve gaz tesisleri, elektrik tesisleri, su arıtma tesisleri, petrokimyasal tesislerde genel endüstriyel farklılık basıncı izleme,ve diğer süreç endüstrilerinde güçlü, güvenilir farklılık basıncı algılama ve kontrol

• Foxboro IDP10S Akıllı Farklı Basınç Göndericisi (daha yüksek performans, daha uzun uzanma ve teşhis)
• Foxboro IDP05 / IDP100 serisi Diferansiyel Basınç Göndericileri (farklı basınç aralıkları veya uygulama ihtiyaçları için)
• Foxboro / Schneider Electric tarafından akış, seviye, ölçüm basıncı veya mutlak basınç ölçümü için sunulan diğer basınç / seviye verici ve enstrümanlama
